| Номер в госреестре | 92187-24 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | ВА |
| Изготовитель | Общество с ограниченной ответственностью "Главхимтрейд" (ООО "Главхимтрейд"), Свердловская область, г. Первоуральск |
| Год регистрации | 2024 |
| Срок свидетельства | 27.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности ВА (далее - анализаторы) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.
Принцип действия анализаторов - инфракрасный термогравиметрический, основанный на изменении массы исследуемого образца в процессе сушки в заданном оператором режиме, измерении текущей массы и вычислении относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовой доли сухого остатка в процентах или текущая масса исследуемого образца в граммах.
Конструктивно анализаторы состоят из весоизмерительного модуля с платформой для размещения исследуемого образца и блока обработки измерительной информации, снабженного графическим дисплеем с подсветкой и клавиатурой оператора с шестью функциональными клавишами. Источник инфракрасного излучения встроен в откидную крышку анализатора.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного модуля, где происходит взвешивание, закрывает крышку, после чего происходит автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства (персональный компьютер, принтер) при помощи интерфейсов связи.
В анализаторах предусмотрены следующие единицы содержания влаги:
- влажность - отношение убыли массы пробы к начальной массе пробы, %;
- сухой остаток - отношение убыли массы пробы к конечной массе пробы, % или г;
- масса пробы, г.
В анализаторах предусмотрено четыре режима нагрева - быстрый, стандартный, мягкий (постепенный) или поэтапный, различные критерии остановки сушки - автоматический (прекращается изменение массы анализируемой пробы по параметрам, заданным производителем), пользовательский (задается порог потери веса, ниже которого цикл сушки прерывается, 1 мг за максимум 120 с), по времени (от 1 мин до 99 ч 59 мин) и ручной.
Анализаторы выпускаются в пяти модификациях: ВА 50/1, ВА 200/1, ВА 50, ВА 110, ВА 210, отличающихся метрологическими характеристиками. Каждая модификация может быть выпущена в исполнении P или X. Анализаторы в исполнении P имеют монохромный дисплей и терминал с кнопочным управлением.
Анализаторы в исполнении Х оснащены цветным сенсорным пятидюймовым (Х5) или семидюймовым (Х7) графическим дисплеем с русскоязычным меню, механизмом автоматического открытия/закрытия сушильной камеры, программируемыми бесконтактными датчиками управления функциями анализатора. Дополнительно анализаторы в исполнении Х могут оснащаться встроенной калибровочной гирей (добавляется буква К в маркировку).
Каждая модификация в исполнении P или Х может быть оснащена одним из трех вариантов нагревательных элементов: коротковолновый галогенный излучатель с температурой от плюс 40 °С до плюс 250 °С (буква Г в маркировке), средневолновый ИК излучатель с температурой от плюс 40 °С до плюс 160 °С (буква И в маркировке) и длинноволновый ИК излучатель (металлический) с температурой от плюс 40 °С до плюс 160 °С (буква М в маркировке). Всего может быть 75 вариантов анализаторов в различном исполнении. Все возможные варианты приведены в таблице 1.
Таблица 1 - Варианты исполнения анализаторов
| Нагревательный элемент | Вариант исполнения | ||||
| Р | Х5 | Х5 с встроенной калибровочной гирей К | Х7 | Х7 с встроенной калибровочной гирей К | |
| Г | ВА 50/1.P.F | ВА 50/1.X5.F | ВА 50/1.X5.F.K | ВА 50/1.X7.F | ВА 50/1.Х7.Г.К |
| ВА 200/1.P.F | ВА 200/1.X5.F | ВА 200/1.X5.F.K | ВА 200/1.X7.F | ВА 200/1.Х7.Г.К | |
| ВА 50.P.F | ВА 50.X5.F | ВА 50.X5.F.K | ВА 50.X7.F | ВА 50.Х7.Г.К | |
| ВА 110.P.F | ВА 110.X5.F | ВА 110.X5.F.K | ВА 110.X7.F | ВА 110.Х7.Г.К | |
| ВА 210.P.F | ВА 210.X5.F | ВА 210.X5.F.K | ВА 210.X7.F | ВА 210.Х7.Г.К | |
| И | ВА 50/1.Р.И | ВА 50/1.Х5.И | ВА 50/1.Х5.И.К | ВА 50/1.Х7.И | ВА 50/1.Х7.И.К |
| ВА 200/1.Р.И | ВА 200/1.Х5.И | ВА 200/1.Х5.И.К | ВА 200/1.Х7.И | ВА 200/1.Х7.И.К | |
| ВА 50.Р.И | ВА 50.Х5.И | ВА 50.Х5.И.К | ВА 50.Х7.И | ВА 50.Х7.И.К | |
| ВА 110.Р.И | ВА 110.Х5.И | ВА 110.Х5.И.К | ВА 110.Х7.И | ВА 110.Х7.И.К | |
| ВА 210.Р.И | ВА 210.Х5.И | ВА 210.Х5.И.К | ВА 210.Х7.И | ВА 210.Х7.И.К | |
| М | ВА 50/1.Р.М | ВА 50/1.Х5.М | ВА 50/1.Х5.М.К | ВА 50/1.Х7.М | ВА 50/1.Х7.М.К |
| ВА 200/1.Р.М | ВА 200/1.Х5.М | ВА 200/1.Х5.М.К | ВА 200/1.Х7.М | ВА 200/1.Х7.М.К | |
| ВА 50.Р.М | ВА 50.Х5.М | ВА 50.Х5.М.К | ВА 50.Х7.М | ВА 50.Х7.М.К | |
| ВА 110.Р.М | ВА 110.Х5.М | ВА 110.Х5.М.К | ВА 110.Х7.М | ВА 110.Х7.М.К | |
| ВА 210.Р.М | ВА 210.Х5.М | ВА 210.Х5.М.К | ВА 210.Х7.М | ВА 210.Х7.М.К | |
Маркировочная табличка с заводским номером изготавливается из полимерной пленки, крепится клеевым способом на боковой поверхности анализатора слева. Заводской номер имеет цифровой формат, нанесен типографским способом.
Общий вид анализатора с местом нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Маркировочная табличка анализаторов представлена на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Место нанесения заводского номера
и знака утверждения типа
а) б) в)

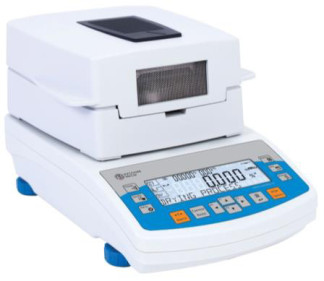

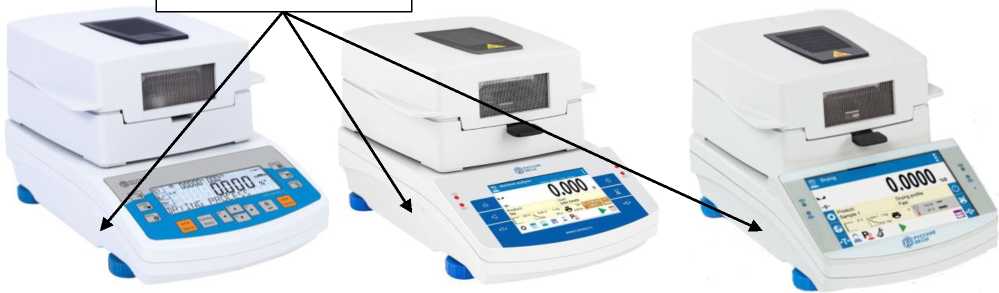

Рисунок 1 - Общий вид анализаторов влажности ВА а) исполнение Р; б) исполнение Х5; в) исполнение Х7

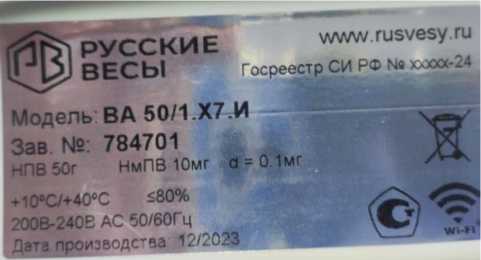

Рисунок 2 - Маркировочная табличка анализаторов влажности ВА
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). ПО анализатора установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Изменение ПО через интерфейс пользователя невозможно.
ПО разделено на метрологически значимую и незначимую части.
Основные функции метрологически значимой части ПО: обработка сигнала весоизмерительных датчиков и последующий пересчет его в единицы массы; хранение результатов измерений массы, вывод данных на экран.
Метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, настройки дисплея пользователя. Обновление ПО в процессе эксплуатации не предусмотрено, может быть осуществлено только в сервисных центрах производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для вариантов исполнения | |
| Х | Р | |
| Идентификационное наименование ПО | РВ | РВ |
| Номер версии (идентификационный номер) ПО | не ниже 2.2.0 | не ниже 1.2.4 |
| Цифровой идентификатор ПО | _ | _ |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для анализатора влажности ВА | ||||
| ВА 50/1 | ВА 200/1 | ВА 50 | ВА 110 | ВА 210 | |
| Диапазон измерений массовой доли влаги (влажности), % | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 |
| Наименьший предел взвешивания Min, г | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 |
| Наибольший предел взвешивания Max, г | 50 | 200 | 50 | 110 | 210 |
| Дискретность результатов измерений - массы, г - массовой доли влаги (влажности), % | 0,0001 0,0001 | 0,0001 0,0001 | 0,001 0,001 | 0,001 0,001 | 0,001 0,001 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности), %, при массе анализируемого образца, г от Min до 4 включ. св. 4 до Max включ. | ±0,10 ±0,05 | ±0,10 ±0,05 | ±0,20 ±0,10 | ±0,20 ±0,10 | ±0,20 ±0,10 |
| Пределы допускаемой абсолютной погрешности взвешивания, г, в интервалах взвешивания: - от Min до 50 г включ. - св. 50 г до Max включ. - св. 50 до 200 г включ. - св. 200 г до Max включ. | ±0,0005 _ _ _ | ±0,0005 ±0,001 _ _ | ±0,005 _ _ _ | ±0,005 ±0,010 _ _ | ±0,005 _ ±0,010 ±0,015 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон устанавливаемых температур сушки, °С, для нагревательных элементов: - Г - И - М | от +40 до +250 от + 40 до +160 от +40 до +160 |
| Дискретность установки температуры сушки, °С | 1 |
| Потребляемая мощность, ГА. не более | 450 |
| Параметры источника питания: - напряжение переменного тока, В - частота, Гц | от 200 до 240 50/60 |
| Габаритные размеры*, мм, не более - длина - ширина - высота | 338 (333) 206 (206) 197 (190) |
| Масса*, кг, не более | 5,2 (4,9) |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +40 80 |
| * Габаритные размеры и масса анализаторов указана для исполнения Х, в скобках - для исполнения Р | |
наносится на титульный лист Руководства по эксплуатации и на маркировочную таблицу анализатора типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор влажности | ВА | 1 шт. |
| Вставка для основания сушильной камеры | 1 шт. | |
| Щиток сушильной камеры | 1 шт. | |
| Держатель чашки с ручкой | 1 шт. | |
| Скоба для крепления чашки | 1 шт. | |
| Чашка одноразовая для сушки | 10 шт. | |
| Силовой шнур | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
приведены в разделе 3.4 «Использование изделия, регулирование и настройка» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.53-002-06926098-2023 «Анализаторы влажности ВА. Технические условия».
