| Номер в госреестре | 92188-24 |
| Наименование СИ | Измерители параметров электробезопасности электроустановок |
| Обозначение типа СИ | ТММ |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский р-н, д. Григорчиково |
| Год регистрации | 2024 |
| Срок свидетельства | 27.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электробезопасности электроустановок ТММ (далее по тексту - измерители) предназначены для измерения: напряжения переменного тока, силы переменного тока, электрической мощности, электрической энергии, полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”, “фаза-защитный проводник” без срабатывания УЗО, силы тока и времени отключения УЗО, действующего значения напряжения прикосновения, действующего значения напряжения помех, частоты переменного тока, электрического сопротивления вспомогательных электродов, электрического сопротивления заземляющего устройства без использования клещей, с использованием клещей и бесконтактным методом, электрического сопротивления защитных проводников и малым током, сопротивления электроизоляции, а также показателей качества электрических сетей.
Измеритель ТММ представляет собой переносной прибор, выполненный в пластмассовом корпусе, окрашенном в серый и оранжевый цвет с крышкой. На передней панели измерителя расположены гнезда для подключения соединительных проводов, разъем для установки SIM-карты, разъем USB для подключения измерителя к персональному компьютеру поворотный позиционный переключатель (для задания режимов работы), жидкокристаллический цифровой дисплей и разъемы для подключения измерительных клещей.
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработке измеренных значений в зависимости от алгоритма расчета измеряемого параметра и отображении результатов измерений на цветном жидкокристаллическом дисплее.
Измеритель поддерживают беспроводные интерфейсы: WIFI и Bluetooth.
Питание измерителей обеспечивается литий-ионным аккумулятором SONEL-15 11.1В 3,4Ah подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети переменного тока 220-230 В.
Измерители имеют следующие функциональные возможности: автоматический выбор диапазона измерения, автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF), память измерений и способность передать сохраненные данные в компьютер, сигнализация разряда элементов питания.
К данному типу средств измерений относятся измерители параметров электробезопасности электроустановок модификации ТММ-540.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель измерителей методом трафаретной печати, имеет цифровое и цифро-буквенное обозначение.
Общий вид измерителя ТММ представлен на рисунке 1. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Место пломбирования от несанкционированного доступа представлено на рисунке 3.

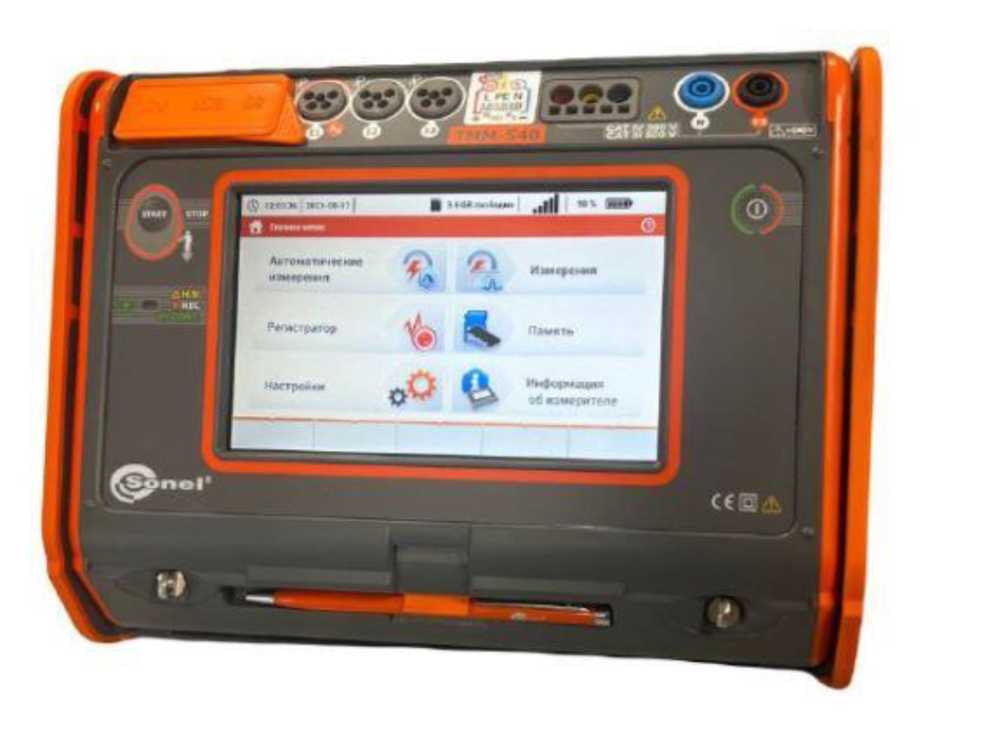

Рисунок 1 - Общий вид измерителя параметров электробезопасности электроустановок ТММ

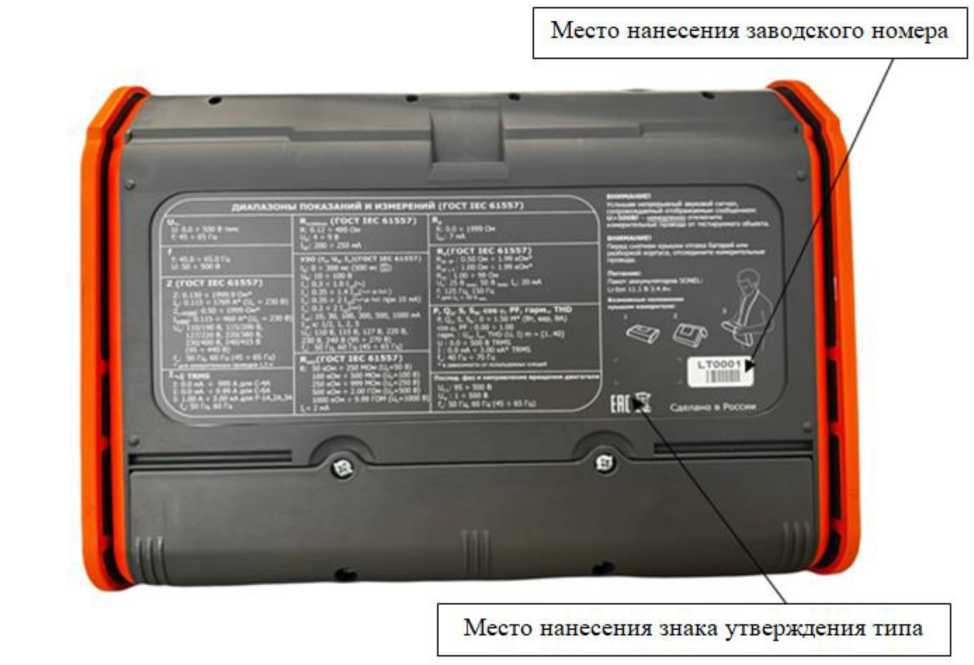

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера параметров электробезопасности электроустановок ТММ

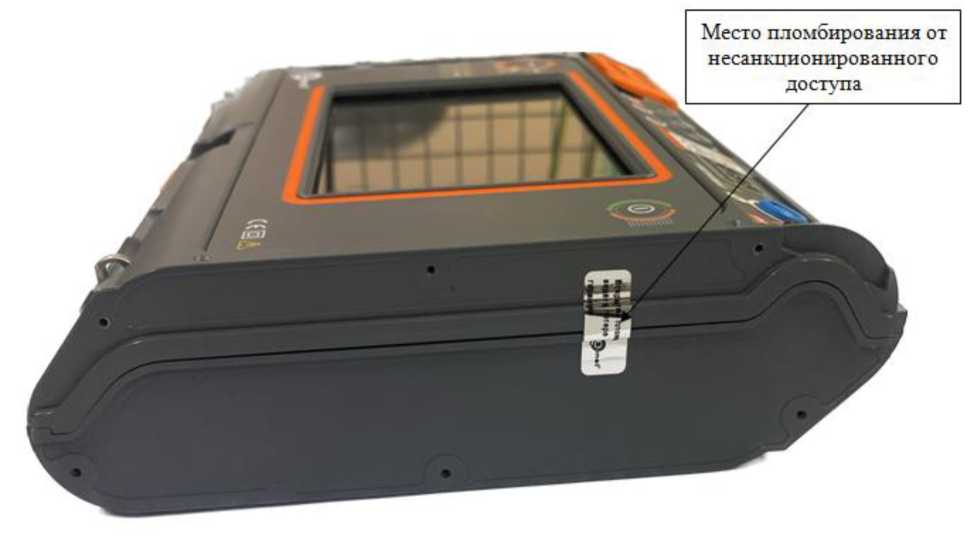

Рисунок 3 - Место пломбирования от несанкционированного доступа параметров электробезопасности электроустановок ТММ
Управление режимами работы и настройками измерителя осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТММ-540 |
| Номер версии (идентификационный номер ПО) | не ниже 2.81.00 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики измерителей параметров электробезопасности электроустановок ТММ представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Функция измерителя | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Измерение действующего значения напряжения переменного тока (диапазон частоты от 45 до 65 Гц) | от 0 до 299,9 В от 300 до 500 В | 0,1 В 1 В | ±(0,02^изм + 4 е.м.р.) ±(0,02^изм + 2 е.м.р.) |
| Измерение частоты переменного тока (диапазон напряжения от 50 до 500 В) | от 45 до 65 Гц | 0,1 Гц | ±(0,001-£ИЗм + 1 е.м.р.) |
| Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник» | от 0 до 19,999 Ом от 20,00 до 199,99 Ом от 200,0 до 1999,9 Ом | 0,001 Ом 0,01 Ом 0,1 Ом | ±(0,05^изм + 0,03 Ом) ±(0,05^изм + 0,3 Ом) ±(0,05^изм + 3 Ом) |
| Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО | от 0 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ±(0,06^изм + 10 е.м.р.) ±(0,06<2изм + 5 е.м.р.) ±(0,06-2«зм + 5 е.м.р.) |
| 1 | 2 | 3 | 4 |
| Измерение силы тока отключения УЗО для дифференциального | |||
| синусоидального тока. Номинальный ток (Ian) | |||
| 10 мА | от 3,0 до 10 мА | 0,1 мА | ±0,05* Ian |
| 30 мА | от 9 до 30 мА | 0,1 мА | ±0,05* Ian |
| 100 мА | от 33 до100 мА | 1 мА | ±0,05- Ian |
| 300 мА | от 90 до 300 мА | 1 мА | ±0,05- Ian |
| 500 мА | от 150 до 500 мА | 1 мА | ±0,05- Ian |
| 1000 мА | от 330 до 1000 мА | 1 мА | ±0,05- Ian |
| Измерение силы тока отключения УЗО для дифференциального | |||
| пульсирую щего | |||
| однонаправленного тока и постоянного пульсирующего | |||
| тока с постоянной | |||
| составляющей 6 мА. Номинальный ток (Ian) | |||
| 10 мА | от 3,5 до 20,0 мА | 0,1 мА | ±0,1- Ian |
| 30 мА | от 10,5 до 42,0 мА | 0,1 мА | ±0,1- Ian |
| 100 мА | от 35 до 140 мА | 1 мА | ±0,1 • Ian |
| 300 мА | от 105 до 420 мА | 1 мА | ±0,1- Ian |
| 500 мА | от 175 до 700 мА | 1 мА | ±0,1- Ian |
| Измерение силы тока отключения УЗО для дифференциального | |||
| постоянного тока. | |||
| Номинальный ток (Ian) | |||
| 10 мА | от 2,0 до 20,0 мА | 0,1 мА | ±0,1- Ian |
| 30 мА | от 6 до 60 мА | 1 мА | ±0,1- Ian |
| 100 мА | от 20 до 100 мА | 1 мА | ±0,1- Ian |
| 300 мА | от 60 до 600 мА | 1 мА | ±0,1- Ian |
| 500 мА | от 100 до 1000 мА | 1 мА | ±0,1- Ian |
| Измерение действующего значения напряжения прикосновения | от 0 до 9,9 В от 10,0 до 99,9 В | 0,1 В 0,1 В | ±(0,1-Ub изм + 5 е.м.р.) ±0,15^иЬизм |
| Измерение напряжения помех переменного тока | от 0 до 100 В | 1 В | ±(0,02^Un изм + 3 е.м.р.) |
| Измерение сопротивления вспомогательных электродов Rh и Rs | от 0 до 999 Ом от 1,00 до 9,99 кОм от 10,0 до 50,0 кОм | 1 Ом 0,01 кОм 0,1 кОм | ±(0,05^изм + REизм + +Rнизм) +3 е.м.р.) |
| 1 | 2 | 3 | 4 |
| Измерение времени отключения УЗО. Общего типа: 0,5* Ian 1 • Ian 2 • Ian 5 • Ian Селективного типа: 0,5- Ian 1 • Ian 2 • Ian 5 • Ian | от 0 до 300 мс от 0 до 300 мс от 0 до 150 мс от 0 до 40 мс от 0 до 500 мс от 0 до 500 мс от 0 до 200 мс от 0 до 150 мс | 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс | ±(0,02Чизм + 2 е.м.р.) ±(0,02- U + 2 е.м.р.) ±(0,02- U + 2 е.м.р.) ±(0,02- им + 2 е.м.р.) ±(0,02- им + 2 е.м.р.) ±(0,02- им + 2 е.м.р.) ±(0,02- им + 2 е.м.р.) ±(0,02- им + 2 е.м.р.) |
| Измерение сопротивления заземляющего устройства без использования клещей (3p, 4p) | от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 99,9 Ом от 100 до 999 Ом от 1,00 до 1,99 кОм | 0,01 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм | ±(0,02^Re изм + 10 е.м.р.) ±(0,02- Re изм + 4 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) ±(0,02- Re изм + 3 е.м.р.) |
| Измерение сопротивления заземляющего устройства с использованием клещей (3р) | от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 99,9 Ом от 100 до 999 Ом от 1,00 до 1,99 кОм | 0,01 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм | ±(0,08^Re изм + 10 е.м.р.) ±(0,08^Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) ±(0,08- Re изм + 4 е.м.р.) |
| Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей | от 0 до 0,35 Ом от 0,35 до 9,99 Ом от 10,0 до 19,9 Ом от 20,0 до 99,9 Ом | 0,01 Ом 0,01 Ом 0,1 Ом 0,1 Ом | ±(0,10-Re изм + 10 е.м.р.) ±(0,10- Re изм + 4 е.м.р.) ±(0,10- Re изм + 4 е.м.р.) ±(0,20- Re изм + 4 е.м.р.) |
| Измерение электрического сопротивления током +200 мА | от 0 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 400 Ом | 0,01 Ом 0,1 Ом 1 Ом | ±(0,02^Rcont изм + 3 е.м.р.) ±(0,02- Rcont изм + 3 е.м.р.) ±(0,02- Rcont изм + 3 е.м.р.) |
| Измерение электрического сопротивления малым током | от 0 до 199,9 Ом от 200 до 1999 Ом | 0,1 Ом 1 Ом | ±(0,03<Иизм + 3 е.м.р.) ±(0,03<Иизм + 3 е.м.р.) |
| Измерение сопротивления электроизоляции (для Un = 50 В, 100 В, 250 В, 500 В, 1000В) | от 0 до 1999 кОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 200 до 999 МОм от 1,00 до 9,99 ГОм | 1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм | ±(0,03-Rjso изм + 8 е.м.р.) ±(0,03- Riso изм + 8е.м.р.) ±(0,03- Riso изм + 8е.м.р.) ±(0,03- Riso изм + 8е.м.р.) Не нормируется |
| 1 | 2 | 3 | 4 |
| Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04 (для Un = 50 В, 100 В, 250 В, 500 В) | от 0 до 1999 кОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 200 до 999 МОм от 1,00 до 2,00 ГОм | 1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм | ±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,05- Riso изм + 8е.м.р.) ±(0,06- Riso изм + 6е.м.р.) |
| Измерение действующего средне-квадратичного значения напряжения Urms | 20% Unom< Urms <120% Unom для Unom >100 В | 0,1%Unom | ±0,005^Unom |
| Измерение действующего средне-квадратичного значения силы тока (номинальная частота сети 50 Гц, 60 Гц) | С гибкими клещами F-1, F-2, F-3 (переменный ток) | ||
| от 0 до 3000 А | 0,01%Inom | ± 0,2^1 изм | |
| С измерительными клещами C-4 (переменный ток) | |||
| от 0,1 до 10,0 А от 10 до 50 А от 50 до 200 А от 200 до 1000А от 1000 до 1200А | 0,01%Inom | ±(0,03-!ИЗм + 0,1 А) ±0,03- 1изм ±0,015- 1изм ±0,0075^ 1изм ±0,0075^ 1изм | |
| С измерительными клещами С-5 (постоянный/переменный ток) | |||
| от 0,5 до 100,0 А от 100 до 800 А от 800 до 1000 А от 1000 до 1400 А1 | 0,01%Inom | ±(0,015<!изм + 1 А) ±0,025-!ИЗм ±0,04<!изм ±0,04<!изм | |
| С измерительными клещами С-6А (переменный ток) | |||
| от 0,01 до 0,10 А от 0,1 до 1,0 А от 1 до 12 А | 0,01%Inom | ±(0,03-!ИЗм + 0,001 А) ±0,025-!ИЗм ±0,01<[изм | |
| С измерительными клещами С-7А (переменный ток) | |||
| от 0,01 до 100,00 А | 0,01%Inom | ±(0,005-[ИЗм + 0,02 А) | |
| Измерение частоты переменного тока | От 40 до 70 Гц (Для U от 0,15- Unom до 1,2^ Unom) | 0,01 Гц | ±0,05 Гц |
| Измерение активной электрической мощности (P) и активной электрической энергии (Ер) | От 0,8- Unom до 1,2- Unom от 0,02 • Inom до Inom | Зависит от Unom и Inom | 1 ±0,01 ■ J +&р -Р(Ер) |
| Измерение реактивной электрической мощности (Q) и реактивной электрической энергии Eq | от 0,8 • Unom до 1,2 • Unom от 0,02 • Inom до Inom | Зависит от Unom и Inom | ± ofii-J^+^+^a^ |
| Измерение полной электрической мощности (S) и реактивной электрической энергии Es | от 0,8 • Unom до 1,2 • Unom от 0,02 • Inom до Inom | Зависит от Unom и Inom | ± 0,01-^+cf-S(Es) |
| 1 | 2 | 3 | 4 |
| Измерения коэффициента мощности (Pf) | От 0 до 1,00 (Для U от 0,5 • Unom до 1,5 • Unom; I от 0,01 • Inom до Inom) | 0,01 | ±0,03 |
| Измерение коэффициента сдвига фаз (DPF) | От 0 до 1,00 (Для U от 0,5 • Unom до 1,5 • Unom; I от 0,01 • Inom до Inom) | 0,01 | ±0,03 |
| Измерение коэффициента несимметрии напряжения по обратной (Kiu) и нулевой (Кои) последовательности | От 0 до 20% (для U от 0,8- Unom до 1,5 • Unom) | 0,1 | ±0,15 |
| Измерение среднеквадратического значения гармонических составляющих напряжения (UH,h) | От 0 до 120%-Unom | 0,01% •Uno m | ±0,0015-Unom (для UH,h<0,03-Unom) ±0,05- UH,h (для Uh,1i> 0,01-Unom) |
| Измерение среднеквадратического значения гармонических составляющих силы тока (lH,h) | В зависимости от используемых клещей (смотреть данные Irms) | 0,01%-Inom | ±0,005- Inom (для lH,h<0,1-Unom) ±0,05- lH,h (для lH,h> 0,01-Unom) |
| Примечания 1. иизм - измеренное значение напряжения переменного тока, В; 2. Гизм - измеренное значение частоты переменного тока, Гц; 3. 1изм - измеренное значение силы переменного тока, А; 4. 1ном - номинальное значение предела диапазона измерения клещей. Для клещей серии F = 3000 А; 5. Sизм - измеренное значение полной мощности, В^А; 6. Uh, h - измеренное значение гармонических составляющих напряжения, В; 7. Ih, h - измеренное значение гармонических составляющих силы тока, А; 8. Unom - номинальное значение напряжения, установленное в измерителе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 127/200 В, 220/380 В, 230/400 В, 240/415 В (межфазное/ линейное). Таким образом возможна установка номинального напряжения в диапазоне от 100 до 415 В; 9. Z^ - измеренное значение полного сопротивления петли короткого замыкания, Ом; 10. Ian -номинальное значение отключающего дифференциального тока, А; 11. ^зм - измеренное значение времени отключения УЗО, мс; 12. иЬизм - измеренное значение напряжения прикосновения, В; 13. имизм - измеренное значение напряжения переменного тока помех, В; 14. REизм - измеренное значение сопротивления заземляющего устройства, Ом; 15. Rsизм, Rнизм - измеренное значение сопротивления вспомогательных электродов, Ом; 16. Rcontизм - измеренное значение сопротивления защитных проводников, Ом; | |||
Продолжение таблицы 2__________________________________________________________
Примечания
17. Ru3m - измеренное значение электрического сопротивления малым током, Ом;
18. Risoизм - измеренное значение сопротивления электроизоляции, Ом;
19. Un - значение тестового напряжения постоянного тока, В;
20. Р (Ер) - измеренное значение активной мощности (энергии), Вт;
5и - предел допускаемой относительной погрешности измерения напряжения переменного тока, %;
5i - предел допускаемой относительной погрешности измерения силы переменного тока, %;
5р - предел допускаемой относительной погрешности измерения угла сдвига фаз: для oos ф Ф 0, sF = юо ■ (1 - (%); для sin ф Ф 0, гР = юо ■ (1 - ') (%);
ф - угол сдвига фаз между напряжением и током, Дф - абсолютная погрешность измерения угла сдвига фаз между напряжением и током.
21. Q (Eq) - измеренное значение реактивной мощности (энергии), вар;
22. S (Es) - измеренное значение полной мощности (энергии), ВА;
23. Pf - измеренное значение коэффициента мощности;
24. DPF - измеренное значение коэффициента сдвига фаз;
25. е.м.р. - единица младшего разряда;
26. Диапазон измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза” и “фаза-защитный проводник” Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 615573:1997)): от 0,13 до 1999,00 Ом;
27. Диапазон измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,5 до 1999,0 Ом;
28. Диапазон измерения сопротивления защитных проводников Rcont (согласно ГОСТ Р МЭК 61557-4-2005 (IEC 61557-4:1997)): от 0,12 до 400,00 Ом;
29. Начало диапазона измерения сопротивления заземляющего устройства Re (согласно ГОСТ Р МЭК 61557-5-2008 (IEC 61557-5:1997)): от 0,5 Ом (1 Ом для бесконтактного метода);
30. Начало диапазона измерения сопротивления электроизоляции Riso (согласно ГОСТ Р 54127-2-2011 (IEC 61557-2): от 50 кОм.
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Габаритные размеры (длина х ширина х высота), мм | 223 х 228 х 75 |
| Масса, кг, не более | 2,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до +50 от 20 до 80 |
наносится на заднюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.
Таблица 4 - Стандартная комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель параметров электробезопасности электроустановок ТММ | WMRUTMM540 | 1 шт. |
| Руководство по эксплуатации/Паспорт | _ | 1/1 шт. |
| Адаптер автомобильный (12В) | WAPRZLAD12SAM | 1 шт. |
| Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | WAADAWS03 | 1 шт. |
| Аккумуляторная батарея Li-Ion SONEL-15 11,1V | WAAKU15 | 1 шт. |
| Зажим «Крокодил» изолированный голубой K02 | WAKROBU20K02 | 1 шт. |
| Зажим «Крокодил» изолированный жёлтый K02 | WAKROYE20K02 | 1 шт. |
| Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 | 1 шт. |
| Зажим «Крокодил» изолированный чёрный К01 | WAKROBL20K01 | 1 шт. |
| Зарядное устройство для аккумуляторов Z7 | WAZASZ7CZ | 1 шт. |
| Зонд измерительный для забивки в грунт 30 см | WASONG30 | 2 шт. |
| Зонд острый с разъёмом «банан» голубой | WASONBUOGB1 | 1 шт. |
| Зонд острый с разъёмом «банан» жёлтый | WASONYEOGB1 | 1 шт. |
| Зонд острый с разъёмом «банан» красный | WASONREOGB1 | 1 шт. |
| Кабель последовательного интерфейса USB | WAPRZUSB | 1 шт. |
| Кабель сетевой | WAPRZLAD230CZ | 1 шт. |
| Карта памяти microSD 4ГБ | _ | 1 шт. |
| Клещи гибкие F-3A | WACEGF3AOKR | 3 шт. |
| Комплект ремней «Свободные руки» | WAPOZSZEKRU | 1 шт. |
| Провод измерительный 15 м на катушке с разъёмами «банан» голубой | WAPRZ015BUBBSZ | 1 шт. |
| Провод измерительный 30 м на катушке с разъёмами «банан» красный | WAPRZ030REBBSZ | 1 шт. |
| Провод измерительный 1,2 м с разъёмами «банан» голубой | WAPRZ1X2BUBB | 1 шт. |
| Провод измерительный 1,2 м с разъёмами «банан» жёлтый | WAPRZ1X2YEBB | 1 шт. |
| Провод измерительный 1,2 м с разъёмами «банан» красный | WAPRZ1X2REBB | 1 шт. |
| Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N | WAPRZ1X2BLBBN | 1 шт. |
| Соединитель электрический - адаптер с резьбой М4/М64 | WAADAM4M64 | 1 компл. |
| Футляр L2 | WAFUTL2 | 1 шт. |
Таблица 5 - Дополнительная комплектность средства измерений
| Наименование | Обозначение | Количество |
| Адаптер для тестирования зарядных станций электромобилей EVSE-01 | WMRUEVSE01 | 1 шт. |
| Адаптер питания AZ-2 | WAADAAZ2 | 1 шт. |
| Адаптер WS-04 с сетевой вилкой UNI-SCHUKO | WAADAWS04 | 1 шт. |
| Адаптер AutoISO-1000C | WAADAAISO10C | 1 шт. |
| Адаптер AGT-16C | WAADAAGT16C | 1 шт. |
| Адаптер AGT-16P | WAADAAGT16P | 1 шт. |
| Адаптер AGT-16T | WAADAAGT16T | 1 шт. |
| Адаптер AGT-32C | WAADAAGT32C | 1 шт. |
| Адаптер AGT-32P | WAADAAGT32P | 1 шт. |
| Адаптер AGT-32T | WAADAAGT32T | 1 шт. |
| Адаптер AGT-63P | WAADAAGT63P | 1 шт. |
| Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J | 1 шт. |
| Зажим специальный типа «струбцина» с разъёмом «банан» | WAZACIMA1 | 1 шт. |
| Зонд для измерений сопротивления полов и стен PRS-1 | WASONPRS1 | 1 шт. |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 | 1 шт. |
| Зонд острый с разъёмом «банан» складной SP-2M | WASONSP2M | 1 шт. |
| Клещи гибкие F-1 | WACEGF1OKR | 1 шт. |
| Клещи гибкие F-2A | WACEGF2AOKR | 1 шт. |
| Клещи измерительные C-3 | WACEGC3OKR | 1 шт. |
| Клещи измерительные С-4 | WACEGC4OKR | 1 шт. |
| Клещи измерительные С-5 | WACEGC5OKR | 1 шт. |
| Клещи измерительные C-6A | WACEGC6AOKR | 1 шт. |
| Клещи измерительные С-7 | WACEGC7OKR | 1 шт. |
| Клещи передающие N-1 | WACEGN1BB | 1 шт. |
| Переходник WS-06 PS/2 | WAADAWS06 | 1 шт. |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | WAPRZ025BUBBSZ | 1 шт. |
| Провод измерительный 50 м на катушке с разъёмами «банан» жёлтый | WAPRZ050YEBBSZ | 1 шт. |
| Провод измерительный 5 м с разъёмами «банан» красный | WAPRZ005REBB | 1 шт. |
| Провод измерительный 10 м с разъёмами «банан» красный | WAPRZ010REBB | 1 шт. |
| Провод измерительный 20 м с разъёмами «банан» красный | WAPRZ020REBB | 1 шт. |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | _ | 1 шт. |
| Симулятор кабеля СК-1 | waadacki | 1 шт. |
| Соединитель электрический - адаптер AC-16 | WAADAAC16 | 1 шт. |
| Футляр для двух зондов 80 см | WAFUTL3 | 1 шт. |
приведены в разделе «Измерения» руководства по эксплуатации «Измерители параметров электробезопасности электроустановок серии ТММ».
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия СНБА.411182.036 «Измерители параметров безопасности электроустановок серии ТММ».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
