Номер в госреестре | 92190-24 |
Наименование СИ | Толщиномеры обратного рассеяния радиоизотопные |
Обозначение типа СИ | РТО-1К |
Изготовитель | Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская область, г. Дубна |
Год регистрации | 2024 |
Срок свидетельства | 27.05.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Толщиномеры обратного рассеяния радиоизотопные РТО-1К предназначены для бесконтактных измерений поверхностной плотности листовых органических материалов и контроля (регулирования) технологического процесса.
Принцип действия толщиномеров обратного рассеяния радиоизотопных РТО-1К (далее - толщиномеры) основан на эффекте отражения бета-излучения при его взаимодействии с измеряемым материалом. Поток бета-частиц источника излучения проходит через измеряемый материал, рассеивается и частично отражается от поверхности стальной подложки измерительного блока. Часть бета-частиц вторично проходит через измеряемый материал и регистрируется измерительным блоком, который преобразует энергию бета-частиц в электрические импульсы. Электрические импульсы, несущие информацию о поверхностной плотности измеряемого материала, поступают в блок обработки информации, в котором преобразуются микропроцессором в значение поверхностной плотности.
Конструктивно толщиномеры состоят из измерительного блока УЛКА.415113.005 и блока обработки информации БОИ-10К. Измерительный блок УЛКА.415113.005 содержит источник ионизирующего излучения на основе радионуклида 90Sr.
Заводской номер толщиномеров имеет цифровой формат, наносится на маркировочные таблички (шильдик), закрепленные на корпусе измерительного блока механическим способом с нанесением номера ударным методом. Конструкцией толщиномеров не предусмотрена возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.
Защита толщиномеров от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи измерительного блока и блока обработки информации.

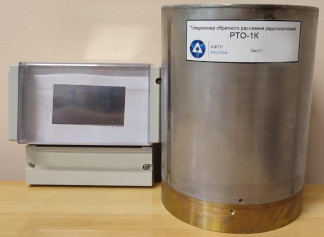

Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Место пломбирования
Место нанесения заводского номера
Место пломбирования

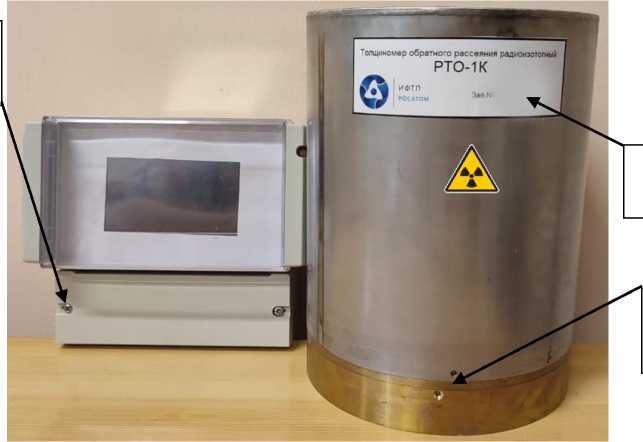

Рисунок 1 - Общий вид толщиномеров, место нанесения заводского номера и места пломбирования
Толщиномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | vl-1 |
Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики | Значение |
Диапазон измерений поверхностной плотности, г/м2 | от 90 до 500 |
Пределы допускаемой относительной погрешности измерений поверхностной плотности, % | ±10 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49,5 до 50,5 |
Потребляемая мощность, В-А, не более | 30 |
Наименование характеристики | Значение |
Габаритные размеры измерительного блока, мм, не более: | |
- диаметр | 180 |
- высота | 250 |
Габаритные размеры блока обработки информации, мм, не более: | |
- длина | 190 |
- ширина | 210 |
- высота | 110 |
Масса измерительного блока, кг, не более | 6 |
Масса блока обработки информации, кг, не более | 2 |
Условия эксплуатации: | |
- температура окружающей среды, оС | от +10 до +35 |
- относительная влажность окружающей среды, %, не более | 80 |
Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Толщиномер обратного рассеяния радиоизотопный | РТО-1К | 1 шт. |
Комплект образцов-имитаторов | - | 1 шт. |
Руководство по эксплуатации | УЛКА.415112.006 РЭ | 1 экз. |
приведены в разделе 5 «Устройство и работа прибора» руководства по эксплуатации УЛКА.415112.006 РЭ.
УЛКА.415112.006 ТУ Толщиномеры обратного рассеяния радиоизотопные РТО-1К.
Технические условия.
