Государственный реестр средств измерений

Толщиномеры плёночных материалов радиоизотопные РТЛ-1К, 92191-24

92191-24
Толщиномеры плёночных материалов радиоизотопные РТЛ-1К предназначены для бесконтактных измерений поверхностной плотности пленочных органических полимерных материалов и контроля (регулирования) технологического процесса.
Карточка СИ
Номер в госреестре 92191-24
Наименование СИ Толщиномеры плёночных материалов радиоизотопные
Обозначение типа СИ РТЛ-1К
Изготовитель Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская область, г. Дубна
Год регистрации 2024
Срок свидетельства 27.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Толщиномеры плёночных материалов радиоизотопные РТЛ-1К предназначены для бесконтактных измерений поверхностной плотности пленочных органических полимерных материалов и контроля (регулирования) технологического процесса.

Описание

Принцип действия толщиномеров плёночных материалов радиоизотопных РТЛ-1К (далее - толщиномеры) основан на эффекте ослабления (поглощения) бета-излучения при его прохождении через измеряемый материал. Поток бета-частиц источника излучения проходит через измеряемый материал и регистрируется блоком детектирования, который преобразует энергию бета-частиц в электрические импульсы. Электрические импульсы, несущие информацию о поверхностной плотности измеряемого материала, поступают в блок обработки информации, в котором преобразуются микропроцессором в значение поверхностной плотности.

Конструктивно толщиномеры состоят из блока детектирования УЛКА.412118.015, блока источника УЛКА.418234.011 и блока обработки информации БОИ-10К.

Блок источника УЛКА.418234.011 содержит источник ионизирующего излучения на основе радионуклида 63Ni.

Блок детектирования УЛКА.412118.015 предназначен для регистрации бета-излучения от источника, прошедшего через измеряемый материал, и преобразовании электрического сигнала, поступающего в блок обработки информации, в измеряемую величину.

Заводской номер толщиномера имеет цифровой формат, наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Конструкцией толщиномеров не предусмотрена возможность нанесения знака поверки. Корпус толщиномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Защита толщиномера от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которые закрывают головки винтов, крепящие наружные кожухи блока обработки информации и блока детектирования.

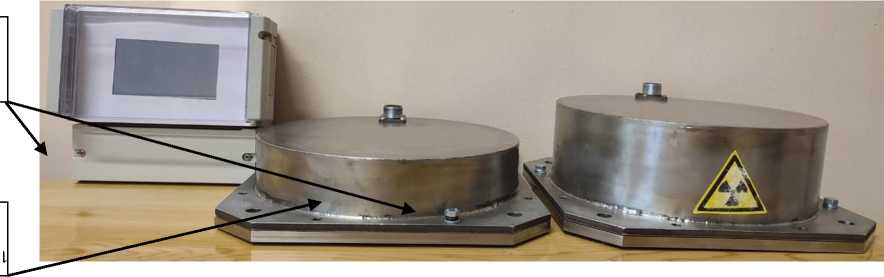

Общий вид толщиномеров, место нанесения заводского номера, схема пломбирования от несанкционированного доступа представлены на рисунке 1.

Место нанесения заводского номера

Место пломбирования

Рисунок 1 - Общий вид толщиномеров, место нанесения заводского номера и место пломбирования

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

vl-1

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические и основные технические характеристики

Наименование характеристики

Значение

Диапазон измерений поверхностной плотности, г/м2

от 4 до 140

Пределы допускаемой относительной погрешности измерений

поверхностной плотности в поддиапазонах, %:

- от 4 до 14 г/м2 включ.

±5

- св. 14 до 28 г/м2 включ.

±10

- св. 28 до 60 г/м2 включ.

±10

- св. 60 до 140 г/м2

±10

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 49,5 до 50,5

Потребляемая мощность, В-А, не более

50

Габаритные размеры блока детектирования, мм, не более:

- длина

260

- ширина

260

- высота

90

Наименование характеристики

Значение

Габаритные размеры блока источника, мм, не более:

- длина

260

- ширина

260

- высота

120

Габаритные размеры блока обработки информации, мм, не более:

- длина

190

- ширина

210

- высота

110

Масса блока детектирования, кг, не более

7

Масса блока источника, кг, не более

13

Масса блока обработки информации, кг, не более

2

Условия эксплуатации:

- температура окружающей среды, оС

от +10 до +35

- относительная влажность окружающей среды, %, не более

80

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Толщиномер плёночных материалов радиоизотопный

РТЛ-1К

1 шт.

Комплект образцов-имитаторов

-

1 шт.

Руководство по эксплуатации

УЛКА.415112.007 РЭ

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Устройство и работа прибора» руководства по эксплуатации УЛКА.415112.007 РЭ.

Нормативные документы

УЛКА.415112.007 ТУ Толщиномеры плёночных материалов радиоизотопные РТЛ-1К.

Технические условия.

92191-24
Номер в ГРСИ РФ:
92191-24
Производитель / заявитель:
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская область, г. Дубна
Год регистрации:
2024
Cрок действия реестра:
27.05.2029
