Манометры общетехнические Y, 92193-24

Назначение

Манометры общетехнические Y (далее - манометры) предназначены для измерений избыточного давления, в том числе разрежения, газообразных и жидких сред.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, который с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра. Чувствительным элементом манометров является трубчатая пружина.

Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра. Корпуса манометров изготавливаются из нержавеющей стали, с радиальным и осевым расположением штуцеров. По заказу манометры могут быть изготовлены в корпусе диаметром: 60; 100; 150 мм. (радиальное расположение штуцеров), 63; 103; 153 мм. (осевое расположение штуцеров). В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров.

Манометры общетехнические Y изготавливаются в двух модификациях. Заполненные демпфирующей жидкостью и без заполнения демпфирующей жидкостью.

Структура условного обозначения манометров при заказе:

Манометры общетехнические Y-[X1] [X2HX3] [X4]/ [X5]

где:

-[X1] - диаметр корпуса радиальное расположение штуцеров (60; 100; 150)

- диаметр корпуса осевое расположение штуцеров (63; 103; 153);

- [X2] - нержавеющая сталь (В);

- [X3] - антикоррозийный корпус (F);

- [X4] - виброустойчивый корпус (Z);

- [X3 X4] - заполнен демпфирующей жидкостью (FZ);

- [X5] - фланцевая диафрагма (MF);

- резьбовая диафрагма (ML);

- блок клапанов (JPJ);

- конденсаторное кольцо (JPF);

- демпфер (ZN);

- устройство защиты от перегрузок (GZL).

Пример заказа:

Манометр без заполнения демпфирующей жидкостью:

Y-60BF, Y-1OOBF, Y-15OBF - радиальное расположение штуцеров,

Y-63BF, Y-103BF, Y-153BF - осевое расположение штуцеров.

Манометр заполнен демпфирующей жидкостью:

Y-6OBFZ, Y-1OOBFZ, Y-15OBFZ - радиальное расположение штуцеров,

Y-63BFZ, Y-103BFZ, Y-153BFZ - осевое расположение штуцеров.

Манометр с радиальным расположением штуцеров с фланцевой диафрагмой:

Y-60BFZ/MF, Y-100BFZ/MF, Y-150BFZ/MF;

манометр с осевым расположением штуцеров с фланцевой диафрагмой:

Y-63BFZ/MF, Y-103BFZ/MF, Y-153BFZ/MF.

Манометр с радиальным расположением штуцеров с резьбовой диафрагмой:

Y-60BFZ/ML, Y-100BFZ/ML, Y-150BFZ/ML;

манометр с осевым расположением штуцеров с резьбовой диафрагмой:

Y-63BFZ/ML, Y-103BFZ/ML, Y-153BFZ/ML.

Манометр с радиальным расположением штуцеров с блоком клапанов:

Y-60BFZ/JPJ, Y-100BFZ/JPJ, Y-150BFZ/JPJ;

манометр с осевым расположением штуцеров с блоком клапанов:

Y-63BFZ/JPJ, Y-103BFZ/JPJ, Y-153BFZ/JPJ.

Манометр с радиальным расположением штуцеров с конденсаторным кольцом:

Y-60BFZ/JPF, Y-100BFZ/JPF, Y-150BFZ/JPF;

манометр с осевым расположением штуцеров с конденсаторным кольцом:

Y-63BFZ/JPF, Y-103BFZ/JPF, Y-153BFZ/JPF.

Манометр с радиальным расположением штуцеров с демпфером:

Y-60BFZ/ZN, Y-100BFZ/ZN, Y-150BFZ/ZN;

манометр с осевым расположением штуцеров с демпфером:

Y-63BFZ/ZN, Y-103BFZ/ZN, Y-153BFZ/ZN.

Манометр с радиальным расположением штуцеров с устройством защиты от перегрузок:

Y-60BFZ/GZL, Y-100BFZ/GZL, Y-150BFZ/GZL;

манометр с осевым расположением штуцеров с устройством защиты от перегрузок:

Y-63BFZ/GZL, Y-103BFZ/GZL, Y-153BFZ/GZL.

Пломбирование манометров не предусмотрено.

Нанесение знака поверки на манометры не предусмотрено.

Заводской номер, в виде буквенно-цифрового обозначения, нанесен на циферблат манометра и (или) на табличку присоединенную к корпусу манометра типографским способом.

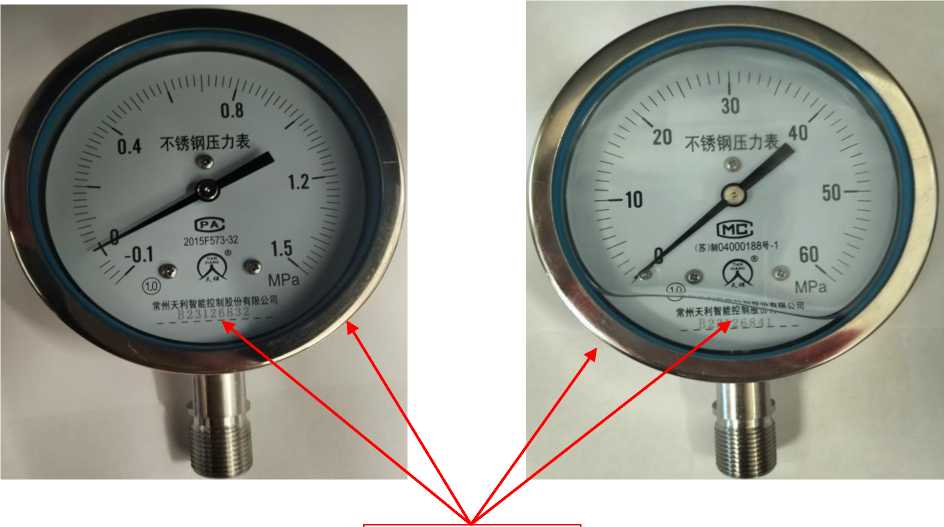

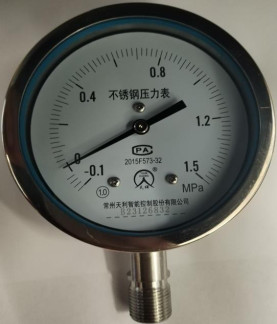

Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Внешний вид манометров и место нанесения заводского номера

Технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию печатным методом.

Комплектность

приведена в таблице 3

Таблица 3 - Комплектность средств измерений

Сведения о методах измерений

приведены в разделе 4 паспорта «Методы измерений»

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия фирмы «CHANGZHOU TIANLI INTELIGENT CONTROL CO.,LTD.», Китай. «Манометры общетехнические Y».
