| Номер в госреестре | 92194-24 |
| Наименование СИ | Нагрузки электронные программируемые |
| Обозначение типа СИ | АТН |
| Изготовитель | Maynuo Electronic Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные программируемые АТН (далее - нагрузки) предназначены для установки/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока и установки электрического сопротивления.
Принцип действия нагрузок основан на формировании сопротивления нагрузки по программе или вручную путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Нагрузки выпускаются в следующих модификациях: АТН-8020, АТН-8030, АТН-8036, АТН-8060, АТН-8065, АТН-8120, АТН-8125, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, различающихся значениями пределов измеряемых величин, конструктивным исполнением.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW).
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока;
- мощности постоянного тока.
В нагрузках дополнительно предусмотрены: комбинированные и динамические режимы, плавный запуск, отложенный запуск, режим короткого замыкания и тест батарей.
Конструктивно нагрузки выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены кнопки управления и задания параметров и режимов работы, цифровая клавиатура, дисплей, ручка регулировки, кнопка включения, входные гнезда (кроме модификаций АТН-8360, АТН-8365, АТН-8366). На задней панели расположены разъем RS232, разъем для подключения сетевого шнура, переключатель величины напряжения питания, входные клеммы, шестиконтактный разъем для подключения источника сигнала синхронизации и внешнего вольтметра, аналоговые выходы BNC1-out и BNC2-out (кроме модификаций АТН-8020, АТН-8030. АТН-8036).
Заводской номер наносится на маркировочную наклейку на заднюю панель корпуса любым технологическим способом в виде цифрового кода.
Общий вид нагрузок с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя.
Место нанесения знака утверждения типа
Место нанесения заводского номера

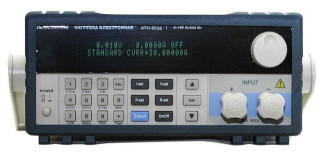

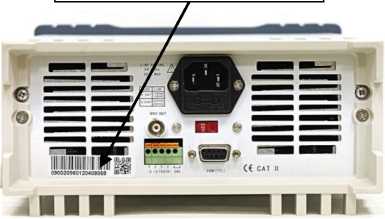

Рисунок 1 - Общий вид нагрузок модификаций АТН-8020, АТН-8030, АТН-8036 с указанием
места нанесения знака утверждения типа, места нанесения заводского номера
заводского номера

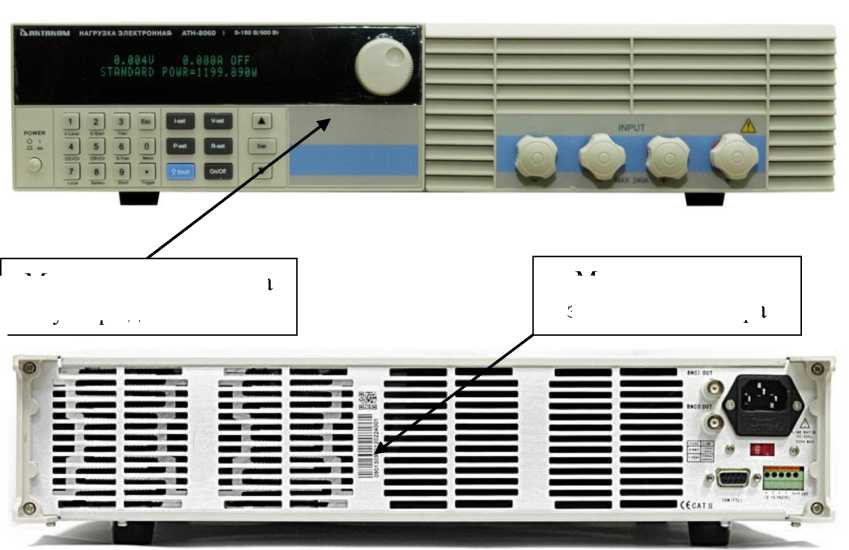

Рисунок 2 - Общий вид нагрузок модификаций АТН-8060,АТН-8065, АТН-8120, АТН-8125 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака
утверждения типа
Место нанесения
jJ ij 4J '? Q О Z 3 Z 41 бз ci
Л' • ■ a
Место нанесения знака утверждения типа
Место нанесения заводского номера

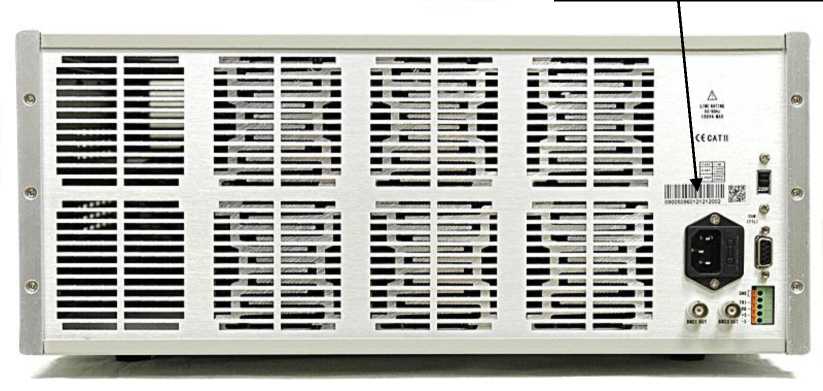

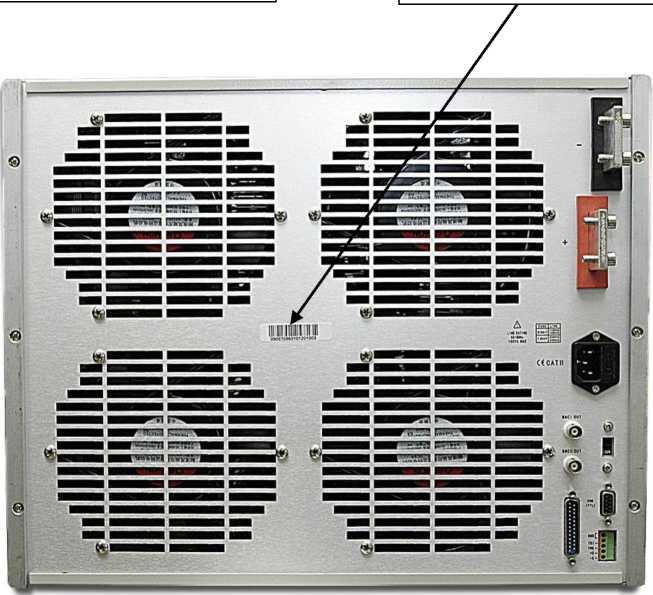

Рисунок 3 - Общий вид нагрузок модификаций АТН-8180, АТН-8185, АТН-8240, АТН-8245 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

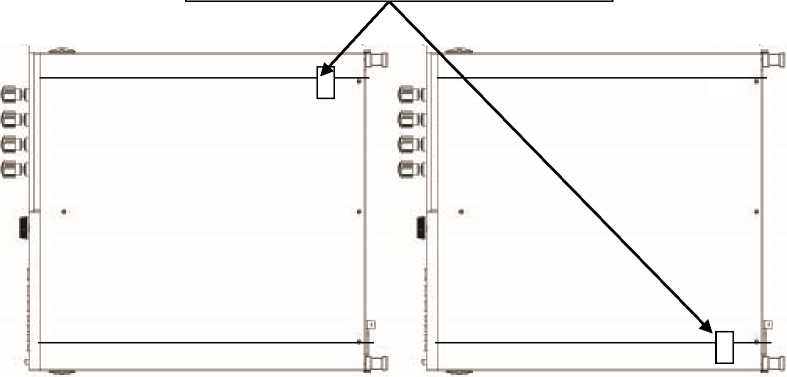

Рисунок 4 - Общий вид нагрузок модификаций АТН-8360, АТН-8365, АТН-8366 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Пломбировочная наклейка завода-изготовителя
Рисунок 5 - Общий вид нагрузок с указанием места ограничения доступа к местам настройки (регулировки)
Программное обеспечение (далее - ПО) нагрузок является встроенным.
Встроенное ПО является метрологически значимым и служит для управления режимами работы нагрузок.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) для модификаций АТН-8020, АТН-8030, АТН-8036 | V3.1 |
| Номер версии (идентификационный номер ПО) для модификаций АТН-8060, АТН-8065, АТН-8120, АТН-8125, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366 | V2.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации
силы постоянного тока (СС)
| Модификация | Диапазон установки силы постоянного тока, А | Пределы допускаемой абсолютной погрешности установки силы постоянного тока, мА |
| АТН-8020 | от 0 до 30 | ±(0,0003-!уст + 15) |
| АТН-8030 | от 0 до 30 | ±(0,0003-!уст + 15) |
| АТН-8036 | от 0 до 15 | ±(0,0003^уст + 7,5) |
| АТН-8060 | от 0 до 120 | ±(0,001-!усТ + 60) |
| АТН-8065 | от 0 до 30 | ±(0,0003-!усТ + 15) |
| АТН-8120 | от 0 до 240 | ±(0,015-!усТ + 120) |
| АТН-8125 | от 0 до 60 | ±(0,0003-!усТ + 30) |
| АТН-8180 | от 0 до 240 | ±(0,015-!усТ + 120) |
| АТН-8185 | от 0 до 120 | ±(0,001-!усТ + 60) |
| АТН-8240 | от 0 до 240 | ±(0,015-!усТ + 120) |
| АТН-8245 | от 0 до 120 | ±(0,001-!усТ + 60) |
| АТН-8360 | от 0 до 240 | ±(0,015-!усТ + 120) |
| АТН-8365 | от 0 до 120 | ±(0,001-!усТ + 60) |
| АТН-8366 | от 0 до 480 | ±(0,015-!усТ + 480) |
| Примечание - 1уст - значение силы постоянного тока, установленное на нагрузке, мА | ||
Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока (CV)___________________________________________________
| Модификация | Диапазон установки напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, мВ |
| АТН-8020 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8030 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8036 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8060 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8065 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8120 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8125 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8180 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8185 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8240 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8245 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8360 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| АТН-8365 | от 0,1 до 500,0 | ±(0,0003^уст + 250) |
| АТН-8366 | от 0,1 до 150,0 | ±(0,0003^уст + 30) |
| Примечание - иуст - значение напряжения постоянного тока, установленное на нагрузке, мВ | ||
Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрического сопротивления (CR)_____________________________________________________
| Диапазон установки электрического сопротивления, Ом* | Пределы допускаемой абсолютной погрешности установки электрического сопротивления, Ом |
| от 100,000 до 999,999 | Для всех модификаций (кроме модификации АТН-8366): ±(0,001^уст + 10) Для модификации АТН-8366: ±(0,002^уСТ + 15) |
| Примечания: RyCT - значение электрического сопротивления, установленное на нагрузке, Ом. * - диапазоны показаний: от 0,03 до 99,99 Ом; от 1000,00 до 9999,99 Ом. | |
Таблица 5 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности постоянного тока (CW)________________________________________
| Модификация | Диапазон установки электрической мощности постоянного тока, Вт | Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, мВт |
| АТН-8020 | от 20 до 200 | ±(0,001Туст + 200) |
| АТН-8030 | от 30 до 300 | ±(0,001Туст + 300) |
| АТН-8036 | ||
| АТН-8060 | от 60 до 600 | ±(0,001Туст + 600) |
| АТН-8065 | ||
| АТН-8120 | от 120 до 1200 | ±(0,001Туст + 1200) |
| АТН-8125 | ||
| АТН-8180 | от 180 до 1800 | ±(0,001Туст + 1800) |
| АТН-8185 | ||
| АТН-8240 | от 240 до 2400 | ±(0,001Туст + 2400) |
| АТН-8245 | ||
| АТН-8360 | от 360 до 3600 | ±(0,001Туст + 3600) |
| АТН-8365 | ||
| АТН-8366 | ±(0,002<Руст + 5400) | |
| Примечание - Руст - значение мощности постоянного тока, установленное на нагрузке, мВт | ||
Таблица 6 - Метрологические характеристики нагрузок при измерении силы постоянного тока
| Модификация | Диапазон измерений силы постоянного тока, А | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
| АТН-8020 | от 0 до 30 | ±(0,0003^изм + 24) |
| АТН-8030 | от 0 до 30 | ±(0,0003^м + 24) |
| АТН-8036 | от 0 до 15 | ±(0,0003^м + 12) |
| АТН-8060 | от 0 до 120 | ±(0,001-]изм + 96) |
| АТН-8065 | от 0 до 30 | ±(0,0003^изм + 24) |
| АТН-8120 | от 0 до 240 | ±(0,015<[изм + 240) |
| АТН-8125 | от 0 до 60 | ±(0,0003-!ИЗм + 48) |
| АТН-8180 | от 0 до 240 | ±(0,015<[изм + 120) |
| АТН-8185 | от 0 до 120 | ±(0,001<[изм + 60) |
| АТН-8240 | от 0 до 240 | ±(0,015<[изм + 120) |
| АТН-8245 | от 0 до 120 | ±(0,001<[изм + 60) |
| АТН-8360 | от 0 до 240 | ±(0,015<[изм + 192) |
| АТН-8365 | от 0 до 120 | ±(0,001<[изм + 96) |
| АТН-8366 | от 0 до 480 | ±(0,015<[изм + 960) |
| Примечание - 1изм - измеренное значение силы постоянного тока, мА | ||
Таблица 7 - Метрологические характеристики нагрузок при измерении напряжения
постоянного тока
| Модификация | Диапазон измерений напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
| АТН-8020 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8030 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8036 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8060 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8065 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8120 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8125 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8180 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8185 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8240 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8245 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8360 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| АТН-8365 | от 0,1 до 500,0 | ±(0,00015-иИЗм + 250) |
| АТН-8366 | от 0,1 до 150,0 | ±(0,00015^изм + 45) |
| Примечание - иизм - измеренное значение напряжения постоянного тока, мВ | ||
Таблица 8 - Метрологические характеристики нагрузок при измерении электрической мощности постоянного тока
| Модификация | Диапазон измерений электрической мощности постоянного тока, Вт | Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, мВт |
| АТН-8020 | от 20 до 200 | ±(0,001<Ризм + 200) |
| АТН-8030 | от 30 до 300 | ±(0,001<Ризм + 300) |
| АТН-8036 | ||
| АТН-8060 | от 60 до 600 | ±(0,001-РИЗм + 600) |
| АТН-8065 | ||
| АТН-8120 | от 120 до 1200 | ±(0,001-РИЗм + 1200) |
| АТН-8125 | ||
| АТН-8180 | от 180 до 1800 | ±(0,001<Ризм + 1800) |
| АТН-8185 | ||
| АТН-8240 | от 240 до 2400 | ±(0,001<Ризм + 2400) |
| АТН-8245 | ||
| АТН-8360 | от 360 до 3600 | ±(0,001-Руст + 3600) |
| АТН-8365 | ||
| АТН-8366 | ±(0,002-Руст + 5400) | |
| Примечание - Ризм - измеренное значение электрической мощности постоянного тока, мВт | ||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220 50 |
| Потребляемая мощность, ВА, не более | 300 |
| Габаритные размеры (длинахширинахвысота) для модификаций, мм, не более: - АТН-8020, АТН-8030, АТН-8036; - АТН-8060, АТН-8065, АТН-8120, АТН-8125; - АТН-8180, АТН-8185, АТН-8240, АТН-8245; - АТН-8360, АТН-8365, АТН-8366 | 365х214х108 453,5x428,0x103,5 453,5x428,0x207,0 575x465x355 |
| Масса для модификаций, кг, не более: - АТН-8020, АТН-8030, АТН-8036; - АТН-8060, АТН-8065, АТН-8120, АТН-8125; - АТН-8180, АТН-8185, АТН-8240, АТН-8245; - АТН-8360, АТН-8365, АТН-8366 | 3,5 17,6 31,6 70 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от 0 до 40 до 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист документа «Паспорт. Руководство по эксплуатации» типографским способом и на корпус нагрузки любым технологическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Нагрузка электронная программируемая | АТН | 1 |
| Паспорт. Руководство по эксплуатации | - | 1 |
| Сетевой шнур | - | 1 |
| Упаковочная тара | - | 1 |
приведены в разделе 3 «Порядок работы» документа «Паспорт. Руководство по эксплуатации».
«Нагрузки электронные программируемые АТН. Стандарт предприятия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
