Мультиметры цифровые ТН, 92197-24

Мультиметры цифровые TH (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты, электрической емкости, электрического сопротивления постоянному току, сигналов от термопреобразователей сопротивления в температурном эквиваленте.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92197-24
Наименование СИ	Мультиметры цифровые
Обозначение типа СИ	ТН
Изготовитель	Changzhou Tonghui Electronic Co. Ltd., Китай
Год регистрации	2024
Срок свидетельства	27.05.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно мультиметры представляют собой приборы настольного исполнения и выполнены в металлическом белом корпусе с цифровым дисплеем.

Принцип действия мультиметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера и отображением результатов на дисплее.

Мультиметры выпускаются под торговой маркой «TECHMIZE» в следующих модификациях: TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941, отличающихся количеством измерительных каналов, измеряемыми величинами, диапазонами измерений и пределами допускаемых погрешностей.

Мультиметры модификаций TH1963 имеют два измерительных канала, мультиметры модификаций TH1963A, TH1953, TH1952, TH1942, TH1941 имеют один измерительный канал.

На передней панели мультиметров располагаются: дисплей для индикации режимов работы и отображения данных; кнопка включения; разъем USB-A для подключения USB-накопителя; функциональные кнопки со световой индикацией; 3 парных выходных разъема.

На задней панели мультиметров располагаются: разъем питания; отверстие охлаждающего вентилятора; разъемы Ext Trig, USB-B, LAN, RS-232.

Серийный номер мультиметров наносится на маркировочную наклейку, расположенную на задней панели, типографским методом в виде буквенно-цифрового кода.

Общий вид мультиметров с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.

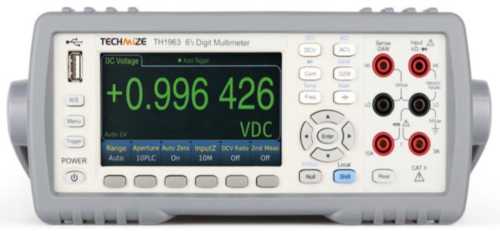

а) передняя и боковая панели мультиметров модификаций TH1963, TH1953, TH1963A

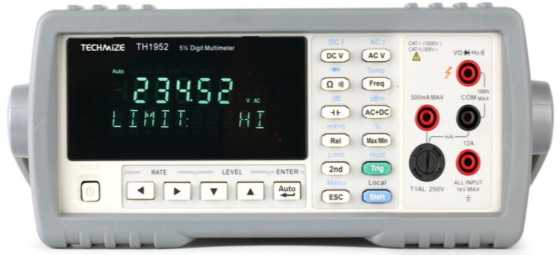

б) передняя панели мультиметров модификаций TH1952, TH1942, TH1941

Место нанесения знака утверждения типа

Место нанесения серийного номера

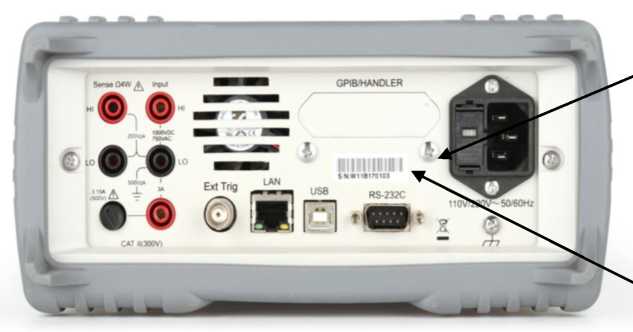

в) задняя панель мультиметров модификаций TH1963

Место нанесения знака утверждения типа

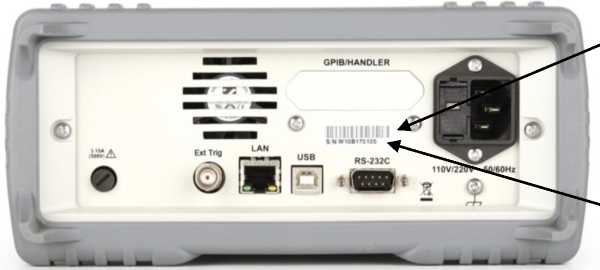

г) задняя панель мультиметров модификаций TH1953, TH1963A

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место нанесения серийного номера

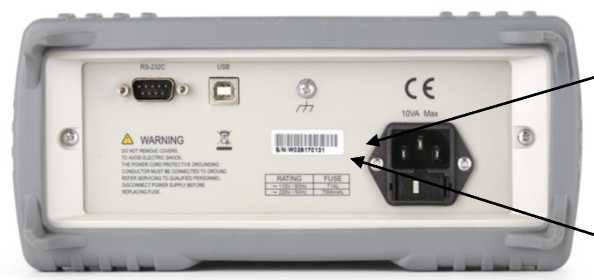

д) задняя панель мультиметров модификаций TH1952, TH1942, TH1941

Рисунок 1 - Общий вид мультиметров с указанием мест нанесения знака утверждения типа и серийного номера

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) мультиметров выполняет функции управления режимами работы, выбора диапазонов измерений, задания параметров и функций представления и обработки измерительной информации.

Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики мультиметров нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО мультиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.4.xx
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.4.); - номер версии метрологически незначимой части ПО (xx), где «х» может принимать целые значения в диапазоне от 0 до 9.

Технические характеристики

Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941

Модификация	Диапазон измерений напряжения постоянного тока	Поддиапазоны измерений напряжения постоянного тока	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
TH1963	от -1000 до 1000 В	от -100 до 100 мВ	±(0,00005^\| иизм1 + 0,000035^ Ue.rp)
		от -1 до 1 В	±(0,00004^\| Uu3mI + 0,000007^ Ue.rp)
		от -10 до 10 В	±(0,000035-1 Uu3mI + 0,000005-Ue.rp)
		от -100 до 100 В	±(0,000045^\| Uu3mI + 0,000006^ Ue.rp)
		от -1000 до 1000 В	±(0,000045^\| Uu3mI + 0,00001- Ue.rp)
TH1963A	от -1000 до 1000 В	от -100 до 100 мВ	±(0,00005-1 Uu3mI + 0,000035^ Ue.rp)
		от -1 до 1 В	±(0,00004-1 Uu3mI + 0,000007^ Ue.rp)
		от -10 до 10 В	±(0,000035^\| Uu3mI + 0,000005 Ue.rp)
		от -100 до 100 В	±(0,000045^\| Uu3mI + 0,000006^ Ue.rp)
		от -1000 до 1000 В	±(0,000045^\| Uu3mI + 0,00001- Ue.rp)
TH1953	от -1000 до 1000 В	от -100 до 100 мВ	±(0,00012-1Uu3mI + 0,00010^ Ue.rp)
		от -1 до 1 В	±(0,0001-1 Uu3mI + 0,00005^ Ue.rp)
		от -10 до 10 В	±(0,0001-1 Uu3mI + 0,00005^ Ue.rp)
		от -100 до 100 В	±(0,0001-1 Uu3mI + 0,00005^ Ue.rp)
		от -1000 до 1000 В	±(0,0001-1 Uu3mI + 0,00005^ Ue.rp)
TH1952	от -1000 до 1000 В	от -100 до 100 мВ	±(0,00012-1Uu3mI + 0,00006^ Ue.rp)
		от -1 до 1 В	±(0,00012-1Uu3mI + 0,00004^ Ue.rp)
		от -10 до 10 В	±(0,00012-1Uu3mI + 0,00004^ Ue.rp)
		от -100 до 100 В	±(0,00012-1Uu3mI + 0,00004^ Ue.rp)
		от -1000 до 1000 В	±(0,00012-1Uu3mI + 0,00004^ Ue.rp)
TH1942	от -1000 до 1000 В	от -500 до 500 мВ	±(0,0002-1 Uu3mI + 0,00016^ Ue.rp)
		от -5 до 5 В	±(0,0002-1 Uu3mI + 0,00008^ Ue.rp)
		от -50 до 50 В	±(0,0002-1 Uu3mI + 0,00008^ Ue.rp)
		от -500 до 500 В	±(0,0002-1 Uu3mI + 0,00008^ Ue.rp)
		от -1000 до 1000 В	±(0,0002-1 Uu3mI + 0,00008^ Ue.rp)

Модификация	Диапазон измерений напряжения постоянного тока	Поддиапазоны измерений напряжения постоянного тока	Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока
TH1941	от -1000 до 1000 В	от -200 до 200 мВ	±(0,0003 • \| иизм1 + 0,0004^ Ue.rp)
		от -2 до 2 В	±(0,0003 • \| Uu3mI + 0,0002^ Ue.rp)
		от -20 до 20 В	±(0,0003 • \| иизм1 + 0,0002^ Ue.rp)
		от -200 до 200 В	±(0,0003 • \| Uu3mI + 0,0002^ Ue.rp)
		от -1000 до 1000 В	±(0,0003 • \| Uu3mI + 0,0002^ Ue.rp)
Uu3M — измеренное значение напряжения постоянного тока, мВ (В); Ue.rp - верхняя граница поддиапазона измерений напряжения постоянного тока, мВ (В).

Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941

Модификация	Диапазон измерений напряжения переменного тока	Частота напряжения переменного тока	Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
TH1963/ TH1963A	от 100 мВ до 750 В	от 10 Гц до 20 кГц включ.	±(0,0006^ Uu3M + 0,0003^ Ue.rp)
		св. 20 до 50 кГц включ.	±(0,0012-Uu3M + 0,0005^ Ue.rp)
		св. 50 до 100 кГц включ.	±(0,006- Uu3M + 0,0008 • Ue.rp)
		св. 100 до 300 кГц включ.	±(0,04- Uu3M + 0,005^ Ue.rp)
TH1953	от 100 мВ до 750 В	от 10 Гц до 20 кГц включ.	±(0,0009^ Uu3M + 0,0003^ Ue.rp)
		св. 20 до 50 кГц включ.	±(0,0016- Uu3M + 0,0005^ Ue.rp)
		св. 50 до 100 кГц включ.	±(0,0063^ Uu3M + 0,0008^ Ue.rp)
		св. 100 до 300 кГц включ.	±(0,04- Uu3M + 0,005^ Ue.rp)
TH1952	от 100 мВ до 750 В	от 20 до 50 Гц включ.	±(0,01- Uu3M + 0,001- Ue.rp)
		св. 50 Гц до 10 кГц включ.	±(0,002- Uu3M + 0,0008^ Ue.rp)
		св. 10 до 30 кГц включ.	±(0,008- Uu3M + 0,0008^ Ue.rp)
		св. 30 до 100 кГц включ.	±(0,02- Uu3M + 0,002^ Ue.rp)
TH1942	от 500 мВ до 750 В	от 20 до 50 Гц включ.	±(0,0035^ Uu3M + 0,0002^ Ue.rp)
		св. 50 Гц до 20 кГц включ.	±(0,0035^ Uu3M + 0,0002^ Ue.rp)
		св. 20 до 50 кГц включ.	±(0,0035^ Uu3M + 0,0002^ Ue.rp)
		св. 50 до 100 кГц включ.	±(0,0035^ Uu3M + 0,0002^ Ue.rp)

Модификация	Диапазон измерений напряжения переменного тока	Частота напряжения переменного тока	Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
TH1941	от 200 мВ до 750 В	от 20 до 50 Гц включ.	±(0,004- иизм + 0,0005^ Ue.rp)
		св. 50 Гц до 20 кГц включ.	±(0,004- иизм + 0,0005^ Ue.rp)
		св. 20 до 50 кГц включ.	±(0,004- иизм + 0,0005^ Ue.rp)
		св. 50 до 100 кГц включ.	±(0,004- иизм + 0,0005^ Ue.rp)
U им - измеренное значение напряжения переменного тока, мВ (В); Ue.rp - верхняя граница диапазона измерений напряжения переменного тока, В.

Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока для модификаций TH1963, TH1963A, TH1953,

TH1952, TH1942, T	H1941
Модификация	Верхняя граница поддиапазона измерений силы постоянного тока	Разрядность	Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
TH1963/ TH1963A	100 мкА	0,1 нА	±(0,0005^ 1изм + 0,00025^ 1Пр)
	1 мА	1,0 нА	±(0,0005^ 1изм + 0,00006^ 1пр)
	10 мА	10,0 нА	±(0,0005^ 1изм + 0,0002^ 1пр)
	100 мА	100,0 нА	±(0,0005^ 1изм + 0,00005^ 1пр)
	1 А	1,0 мкА	±(0,001- 1изм + 0,0001-1пр)
	3 А	1,0 мкА	±(0,002-1изм + 0,0002^ 1пр)
	10 А	10,0 мкА	±(0,0012- 1изм + 0,0001-1пр)
TH1953	100 мкА	0,1 нА	±(0,0006^ 1изм + 0,00008^ 1пр)
	1 мА	1,0 нА	±(0,0006^ 1изм + 0,00008^ 1пр)
	10 мА	10,0 нА	±(0,0006^ 1изм + 0,00008^ 1пр)
	100 мА	100,0 нА	±(0,0006^ 1изм + 0,00004^ 1пр)
	1 А	1,0 мкА	±(0,001- 1изм + 0,00004^ 1пр)
	3 А	1,0 мкА	±(0,0015- 1изм + 0,00002^ 1пр)
	10 А	10,0 мкА	±(0,0025^ 1изм + 0,0001-1пр)
TH1952	1 мА	10,0 нА	±(0,0005^ 1изм + 0,00004^ 1пр)
	10 мА	100,0 нА	±(0,0005^ 1изм + 0,00004^ 1пр)
	100 мА	1,0 мкА	±(0,0005^ 1изм + 0,00004^ 1пр)
	1 А	1,0 мкА	±(0,001- 1изм + 0,00004^ 1пр)
	10 А	10,0 мкА	±(0,002-1изм + 0,00004^ 1пр)

Модификация	Верхняя граница поддиапазона измерений силы постоянного тока	Разрядность	Пределы допускаемой абсолютной погрешности измерений силы постоянного тока
TH1942	5 мА	0,1 мкА	±(0,0005^ 1изм + 0,0001-1пр)
	50 мА	1,0 мкА	±(0,0005^ 1изм + 0,00008^ 1пр)
	500 мА	10,0 мкА	±(0,0005^ 1изм + 0,00008^ 1пр)
	5 А	100,0 мкА	±(0,0025^ 1изм + 0,0001-1пр)
	20 А	1,0 мА	±(0,0025^ 1изм + 0,0001-1пр)
TH1941	2 мА	0,1 мкА	±(0,0008^ 1изм + 0,00025^ 1пр)
	20 мА	1,0 мкА	±(0,0008^ 1изм + 0,0002^ 1пр)
	200 мА	10,0 мкА	±(0,0008^ 1изм + 0,0002^ 1пр)
	2 А	100,0 мкА	±(0,003-1изм + 0,00025^ 1пр)
	20 А	1,0 мА	±(0,003-1изм + 0,00025^ 1пр)

1изм — измеренное значение силы постоянного тока, нА (мкА, мА, А);

1пр - верхняя граница поддиапазона измерений силы постоянного тока, нА (мкА, мА, А).

Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941

Модификация	Верхняя граница поддиапазона измерений силы переменного тока	Разрядность	Частота силы переменного тока	Пределы допускаемой абсолютной погрешности измерений силы переменного тока
TH1963/ TH1963A	100 мкА	0,1 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мкА	0,1 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 мА	1,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 мА	1,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	10 мА	10,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	10 мА	10,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мА	100,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мА	100,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 А	1,0 мкА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 А	1,0 мкА	св. 5 до 10 кГц включ.	±(0,003-1изм + 0,0004^ 1пр)
	3 А	1,0 мкА	от 10 Гц до 5 кГц включ.	±(0,0023^ 1изм + 0,0004^ 1пр)
	3 А	1,0 мкА	св. 5 до 10 кГц включ.	±(0,003-1изм + 0,0004^ 1пр)
	10 А	10,0 мкА	от 10 Гц до 5 кГц включ.	±(0,0015- 1изм + 0,0004^ 1пр)

Модификация	Верхняя граница поддиапазона измерений силы переменного тока	Разрядность	Частота силы переменного тока	Пределы допускаемой абсолютной погрешности измерений силы переменного тока
			св. 5 до 10 кГц включ.	±(0,0015- 1изм + 0,0004^ 1пр)
TH1953	100 мкА	0,1 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мкА	0,1 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 мА	1,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 мА	1,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	10 мА	10,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	10 мА	10,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мА	100,0 нА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	100 мА	100,0 нА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 А	1,0 мкА	от 10 Гц до 5 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	1 А	1,0 мкА	св. 5 до 10 кГц включ.	±(0,001- 1изм + 0,0004^ 1пр)
	3 А	1,0 мкА	от 10 Гц до 5 кГц включ.	±(0,0023^ 1изм + 0,0004^ 1пр)
	3 А	1,0 мкА	св. 5 до 10 кГц включ.	±(0,0023^ 1изм + 0,0004^ 1пр)
	10 А	10,0 мкА	от 10 Гц до 5 кГц включ.	±(0,0015- 1изм + 0,0004^ 1пр)
	10 А	10,0 мкА	св. 5 до 10 кГц включ.	±(0,0015- 1изм + 0,0004^ 1пр)
TH1952	1 мА	1,0 нА	от 20 до 50 Гц включ.	±(0,01- 1изм + 0,001- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,002^ 1пр)
	10 мА	10,0 нА	от 20 до 50 Гц включ.	±(0,01- 1изм + 0,001- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,002^ 1пр)
	100 мА	100,0 нА	от 20 до 50 Гц включ.	±(0,01- 1изм + 0,001- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,002^ 1пр)
	1 А	1,0 мкА	от 20 до 50 Гц включ.	±(0,01- 1изм + 0,001- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,002^ 1пр)
	10 А	10,0 мкА	от 20 до 50 Гц включ.	±(0,01- 1изм + 0,001- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,002^ 1пр)

Модификация	Верхняя граница поддиапазона измерений силы переменного тока	Разрядность	Частота силы переменного тока	Пределы допускаемой абсолютной погрешности измерений силы переменного тока
TH1942	5 мА	0,1 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,0016- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,0008^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,0016- 1пр)
	50 мА	1,0 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,0016- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,0008^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,0012- 1пр)
	500 мА	10,0 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,0016- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,0008^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,0012- 1пр)
	5 А	100,0 мкА	от 20 до 50 Гц включ.	±(0,02- 1изм + 0,0016- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	не нормированы
	20 А	1,0 мА	от 20 до 50 Гц включ.	±(0,02- 1изм + 0,0016- 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,001- 1пр)
			св. 2 до 10 кГц включ.	не нормированы
TH1941	2 мА	0,1 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,005^ 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,003^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,005^ 1пр)
	20 мА	1,0 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,005^ 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,003^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,0038^ 1пр)
	200 мА	10,0 мкА	от 20 до 50 Гц включ.	±(0,015- 1изм + 0,005^ 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,003^ 1пр)
			св. 2 до 10 кГц включ.	±(0,02- 1изм + 0,0038^ 1пр)
	2 А	100,0 мкА	от 20 до 50 Гц включ.	±(0,02- 1изм + 0,005^ 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,005^ 1пр)
			св. 2 до 10 кГц включ.	не нормированы
	20 А	1,0 мА	от 20 до 50 Гц включ.	±(0,02- 1изм + 0,005^ 1пр)
			св. 50 Гц до 2 кГц включ.	±(0,005- 1изм + 0,005^ 1пр)
			св. 2 до 10 кГц включ.	не нормированы

Модификация

Верхняя граница поддиапазона измерений силы переменного тока

Разрядность

Частота силы переменного тока

Пределы допускаемой абсолютной погрешности измерений силы переменного тока

1изм - измеренное значение силы переменного тока, нА (мкА, мА, А);

1пр - верхняя граница поддиапазона измерений силы переменного тока, нА (мкА, мА, А).

Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току для модификаций

TH1963, TH1963A, TH1953, TH1952, TH1942, TH1941___________________________________________________________________________

Модификация	Верхняя граница поддиапазона измерений электрического сопротивления постоянному току	Разрядность	Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току
TH1963/ TH1963A	10 Ом	10,0 мкОм	±(0,0001 • Ru3M + 0,00008 • Rnp)
	100 Ом	0,1 мОм	±(0,0001 • Ru3M + 0,00004 • Rnp)
	1 кОм	1,0 мОм	±(0,0001- Ru3M + 0,00001 • Rnp)
	10 кОм	10,0 мОм	±(0,0001 • Ru3M + 0,00001 • Rnp)
	100 кОм	100,0 мОм	±(0,0001 • Ru3M + 0,00001 • Rnp)
	1 МОм	1,0 Ом	±(0,0001 • Ru3M + 0,00001 • Rnp)
	10 МОм	10,0 Ом	±(0,0004 • Ru3M + 0,00001 • Rnp)
	100 МОм	100,0 Ом	±(0,008 • Ru3M + 0,0001 • Rnp)
TH1953	10 Ом	10,0 мкОм	±(0,00055 • Ru3M + 0,00008 • Rnp)
	100 Ом	0,1 мОм	±(0,00055 • Ru3M + 0,00008 • Rnp)
	1 кОм	1,0 мОм	±(0,00035 • Ru3M + 0,00004 • Rnp)
	10 кОм	10,0 мОм	±(0,00035 • Ru3M + 0,00004 • Rnp)
	100 кОм	100,0 мОм	±(0,00035 • Ru3M + 0,00004 • Rnp)
	1 МОм	1,0 Ом	±(0,00035 • Ru3M + 0,00004 • Rnp)
	10 МОм	10,0 Ом	±(0,0012-Ru3M + 0,00004^ Rnp)
	100 МОм	100,0 Ом	±(0,01 • Ru3M + 0,00008 • Rnp)

Модификация	Верхняя граница поддиапазона измерений электрического сопротивления постоянному току	Разрядность	Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току
TH1952	10 Ом	10,0 мкОм	±(0,0005 • Ru3M + 0,00005 • Rnp)
	100 Ом	0,1 мОм	±(0,0005 • Ru3M + 0,00005 • Rnp)
	1 кОм	1,0 мОм	±(0,0005 • Ru3M + 0,00005 • Rnp)
	10 кОм	10,0 мОм	±(0,0005 • Ru3M + 0,00005 • Rnp)
	100 кОм	100,0 мОм	±(0,0005 • Ru3M + 0,00005 • Rnp)
	1 МОм	1,0 Ом	±(0,0005 • Ru3M + 0,00005 • Rnp)
	10 МОм	10,0 Ом	±(0,002 • Ru3M + 0,00008 • Rnp)
	100 МОм	100,0 Ом	±(0,02 • Ru3M + 0,00005 • Rnp)
TH1942	500 Ом	10,0 мОм	±(0,001- Ru3M + 0,0001- Rnp)
	5 кОм	100 мОм	±(0,001- Ru3M + 0,00008^ Rnp)
	50 кОм	1,0 Ом	±(0,001- Ru3M + 0,00008^ Rnp)
	500 кОм	10,0 Ом	±(0,001- Ru3M + 0,00008^ Rnp)
	5 МОм	100,0 Ом	±(0,001- Ru3M + 0,00008^ Rnp)
	50 МОм	1,0 кОм	±(0,003- Ru3M + 0,0001- Rnp)
TH1941	200 Ом	100 мОм	±(0,001- Ru3M + 0,0005^ Rnp)
	2 кОм	1,0 Ом	±(0,001- Ru3M + 0,00025^ Rnp)
	20 кОм	10,0 Ом	±(0,001- Ru3M + 0,00025^ Rnp)
	200 кОм	100,0 Ом	±(0,001- Ru3M + 0,00025^ Rnp)
	2 МОм	1,0 кОм	±(0,001- Ru3M + 0,00025^ Rnp)
	20 МОм	100 мОм	±(0,003- Ru3M + 0,0005^ Rnp)

Ru3M - измеренное значение электрического сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм);

Rnp - верхняя граница поддиапазона измерений электрического сопротивления постоянному току, мкОм (мОм, Ом, кОм, МОм).

Таблица 7 - Метрологические характеристики в режиме измерений частоты для модификаций TH1963, TH1963A, TH1953, TH1952, TH1942,

TH1941

Модификация	Поддиапазоны измерений частоты	Пределы допускаемой абсолютной погрешности измерений частоты
TH1963/ TH1963A	от 3 до 10 Гц включ.	±(0,001 • Тизм)
	св. 10 до 100 Гц включ.	±(0,0003 • Тизм)
	св. 100 Гц до 1 кГц включ.	±(0,0001 • Тизм)
	св. 1 до 300 кГц включ.	±(0,0001 • Тизм)
	св. 300 кГц до 1 МГц включ.	±(0,0001 • Тизм)
TH1953	от 3 до 10 Гц включ.	±(0,001 • Тизм)
	св. 10 до 100 Гц включ.	±(0,0003 • Тизм)
	св. 100 Гц до 1 кГц включ.	±(0,00012 • Тизм)
	св. 1 до 300 кГц включ.	±(0,00012 • Тизм)
TH1952	от 1 до 10 Гц включ.	±(0,0002 • Тизм + 0,0003^ Тпр)
	св. 10 до 100 Гц включ.	±(0,00002 • Тизм + 0,0003^ Тпр)
	св. 100 Гц до 1 кГц включ.	±(0,00002 • Тизм + 0,0003^ Тпр)
	св. 1 до 10 кГц включ.	±(0,00002 • Тизм + 0,0005^ Тпр)
	св. 10 до 100 кГц включ.	±(0,00002 • Тизм + 0,0008^ Тпр)
	св. 100 кГц до 1 МГц включ.	±(0,00002 • Тизм + 0,0005^ Тпр)
TH1942/ TH1941	от 5 до 10 Гц включ.	±(0,0005^ Тизм + 0,0002^ Тпр)
	св. 10 до 100 Гц включ.	±(0,0001- Тизм + 0,0002^ Тпр)
	св. 100 Гц до 100 кГц включ.	±(0,0001- Тизм + 0,00008^ Тпр)
	св. 100 кГц до 1 МГц включ.	±(0,0001- Тизм + 0,00008^ Тпр)
Тизм - измеренное значение частоты, Гц (кГц, МГц); Тпр - верхняя граница поддиапазона измерений частоты, Гц (кГц, МГц).

Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости для модификаций TH1963, TH1963A, TH1953,

TH1952

Модификация	Верхняя граница поддиапазона измерений электрической емкости	Разрядность	Пределы допускаемой абсолютной погрешности измерений электрической емкости
TH1963/ TH1963A	1 нФ	0,000001 нФ	±(0,01- Сизм + 0,005^ Спр)
	10 нФ	0,00001 нФ	±(0,01- Сизм + 0,001- Спр)
	100 нФ	0,0001 нФ	±(0,01- Сизм + 0,001- Спр)
	1 мкФ	0,000001 мкФ	±(0,01- Сизм + 0,001- Спр)
	10 мкФ	0,00001 мкФ	±(0,01- Сизм + 0,001- Спр)
	100 мкФ	0,0001 мкФ	±(0,01- Сизм + 0,001- Спр)
	1 мФ	0,000001 мФ	±(0,01- Сизм + 0,002^ Спр)
	10 мФ	0,00001 мФ	±(0,01- Сизм + 0,005^ Спр)
TH1953	1 нФ	0,000001 нФ	±(0,01- Сизм + 0,005^ Спр)
	10 нФ	0,00001 нФ	±(0,005- Сизм + 0,001- Спр)
	100 нФ	0,0001 нФ	±(0,005- Сизм + 0,001- Спр)
	1 мкФ	0,000001 мкФ	±(0,005- Сизм + 0,001- Спр)
	10 мкФ	0,00001 мкФ	±(0,005- Сизм + 0,001- Спр)
	100 мкФ	0,0001 мкФ	±(0,005- Сизм + 0,001- Спр)
	1 мФ	0,000001 мФ	±(0,005- Сизм + 0,001- Спр)
	10 мФ	0,00001 мФ	±(0,01- Сизм + 0,005^ Спр)
TH1952	1 нФ	0,000001 нФ	±(0,02- Сизм + 0,005^ Спр)
	10 нФ	0,00001 нФ	±(0,01- Сизм + 0,005^ Спр)
	100 нФ	0,0001 нФ	±(0,01- Сизм + 0,005^ Спр)
	1 мкФ	0,000001 мкФ	±(0,01- Сизм + 0,005^ Спр)
	10 мкФ	0,00001 мкФ	±(0,01- Сизм + 0,005^ Спр)
	100 мкФ	0,0001 мкФ	±(0,01- Сизм + 0,005^ Спр)
	1 мФ	0,000001 мФ	±(0,01- Сизм + 0,005^ Спр)
	10 мФ	0,00001 мФ	±(0,02- Сизм + 0,005^ Спр)

Сизм - измеренное значение электрической емкости, нФ (мкФ, мФ);

Спр - верхняя граница поддиапазона измерений электрической емкости, нФ (мкФ, мФ).

Таблица 9 - Метрологические характеристики в режиме измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте для модификаций TH1963, TH1963A, TH1953, TH1952

Модификация	Тип термопреобразователей сопротивления по ГОСТ 6651-2009	Диапазон измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С	Пределы допускаемой абсолютной погрешности измерений входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С
TH1963	PtlOO (а=0,00385 °C-1)	от -200 до +850	±0,05
TH1963A	PtlOO (а=0,00385 °C-1)	от -200 до +850	±0,05
TH1953	PtlOO (а=0,00385 °C-1)	от -200 до +850	±0,05
TH1952	Pt500 (а=0,00385 °C-1)	от -200 до +850	±0,10

Таблица 10 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение переменного тока, В - частота переменного тока, Гц	230 50
Потребляемая мощность, ВА, не более: - модификации TH1953, TH1963, TH1963A - модификации TH1941, TH1942, TH1952	30 10
Габаритные размеры (ширинахвысотахглубина), мм, не более: - модификации TH1953, TH1963, TH1963A - модификации TH1941, TH1942, TH1952	225x100x355 277x115x354
Масса, кг, не более	2,7
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более	от 0 до +45 90
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на заднюю панель мультиметра в виде наклейки любым технологическим способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Мультиметр цифровой	ТН	1 шт.
Кабель питания	-	1 шт.
Тестовый кабель мультиметра	TH26036	1 шт.
Кабель USB	TH26018	1 шт.
Предохранитель	T500mAL	2 шт.
Предохранитель	T3.15AL	2 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в разделе 2.4 «Использование мультиметров» руководства по эксплуатации.

Нормативные документы

ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

TH-2023/2 СТП «Мультиметры цифровые TH. Стандарт предприятия».
