| Номер в госреестре | 92198-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ 15Б |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ 15Б (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях тока на номинальное напряжение 15 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, залитых в изоляционном блоке. Литой блок обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Трансформаторы относятся к шинным с воздушной изоляцией, с двумя вторичными обмотками. Первичной обмоткой служит шина токопровода. Вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца. На каждой вторичной обмотке имеется колодка вторичных выводов.
К трансформаторам данного типа относятся трансформаторы тока ТШВ 15Б с зав. №№ 65, 81, 84.
Заводской номер нанесен на маркировочные таблички, методом гравировки в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

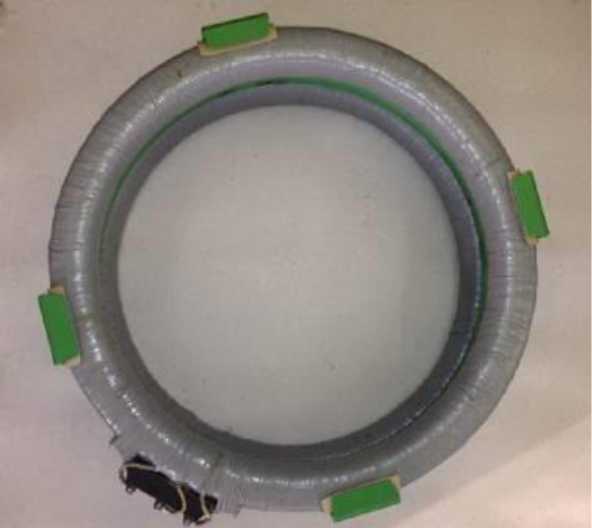

Рисунок 1 - Общий вид трансформатора
6000
трансформатор Тока
пред
ТИЛ
ЮР
ТУ16-Б17. 565 “8 0
. .ми птпо НАГР
гЭА) ТРАНСФОРМАТОР ТОКА
ИОМ. ВТОР. НАТР.
VA
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера

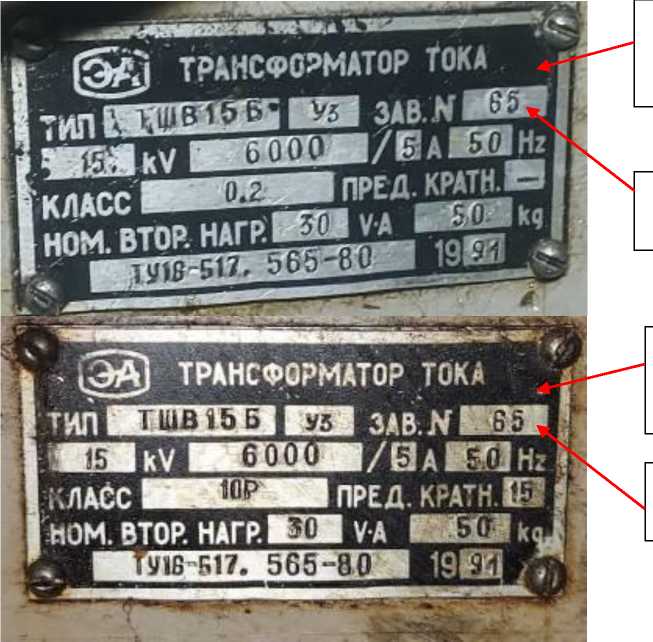

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Uном, кВ | 15 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток 11ном, А | 6000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Количество вторичных обмоток: - для измерений - для защиты | 1 1 |
| Класс точности вторичных обмоток по ГОСТ 7746: - для измерений - для защиты | 0,2 10P |
| Номинальная придельная кратность вторичных обмоток для защиты | 15 |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхвысота), мм, не более | 685x198 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У3 (от -45 до +45) |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТШВ 15Б | 1 шт. | |
| Паспорт | 1 экз. |
приведены в разделе 3 «Методика (методы) измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
