Фотометры для микропланшетов Эврика! R96, 92200-24

Фотометры для микропланшетов Эврика! R96 (далее по тексту - фотометры) предназначены для измерений оптической плотности растворов в лунках микропланшетов на фиксированных длинах волн.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92200-24
Наименование СИ	Фотометры для микропланшетов
Обозначение типа СИ	Эврика! R96
Изготовитель	Общество с ограниченной ответственностью Научно-производственная компания "Эврика" (ООО НПК "Эврика"), г. Москва
Год регистрации	2024
Срок свидетельства	27.05.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно фотометр выполнен в виде моноблока. Оптическая схема фотометра содержит набор источников света (сборки узкополосных светодиодов и интерференционных светофильтров) на каждый спектральный измерительный канал; 8 световодов для подведения излучения к пробе; систему расфокусирующих и фокусирующих линз; блок из 8 фотодиодов. Данные 8 световых лучей проходят через нижний линзовый блок, а затем через каждую лунку микропланшета. Передаваемый свет затем проходит через верхний линзовый блок и обнаруживается фотодиодами. Фотодиоды преобразуют свет в индивидуальный электрический сигнал. Этот электрический сигнал затем конвертируется и используется для подсчета оптической плотности для каждой отдельной лунки.

Блок перемещения 96-ти луночного микропланшета обеспечивает перемещение и точное позиционирование микропланшета во время измерений, а также позволяет проводить встряхивание микропланшета с пробами в течение от 0 до 600 секунд, необходимое при выполнении ряда методик выполнения измерений на фотометре.

Вывод результатов измерений и управление фотометром осуществляется через персональный компьютер.

Принцип действия фотометра основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу. Световой поток падает через блок линз снизу, на лунку стандартного 96-ти луночного микропланшета с измеряемыми образцами. Ослабленный при прохождении через пробу световой поток регистрируется фотодетектором, расположенным над образцом.

Знак поверки может наноситься на средство измерений или на свидетельство о поверке.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся идентификационную наклейку на фотометре и имеет цифровое обозначение.

Общий вид фотометров приведен на рисунках 1 и 2.

Пломбировка фотометров не предусмотрена.

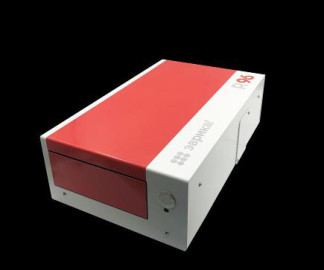

Рисунок 1 - Общий вид средства измерений

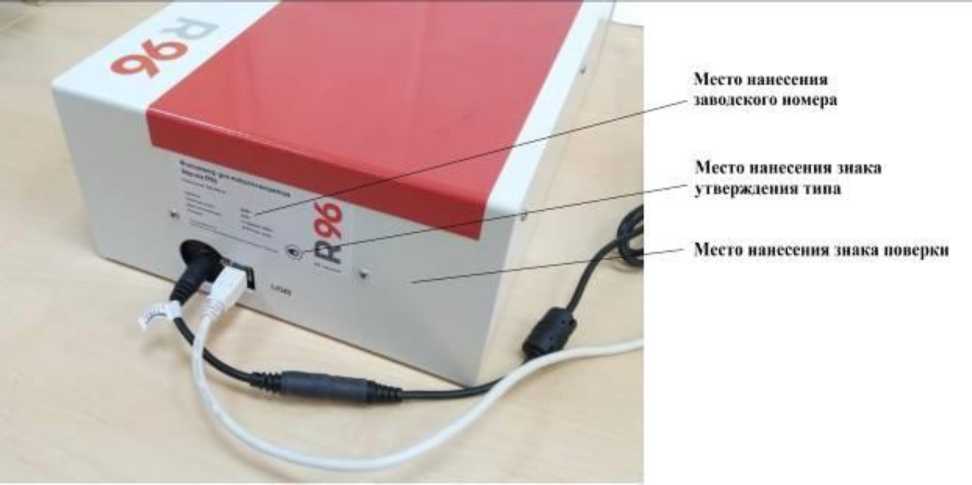

Рисунок 2- Вид средства измерений со стороны расположения идентификационной наклейки

Программное обеспечение

Специализированное программное обеспечение Capture 96 (ПО) осуществляет управление фотометром через персональный компьютер по последовательному интерфейсу USB 2.0. Программа управления Capture 96 позволяет выбирать необходимые основную и опорную (референсную) длину волны, задавать продолжительность встряхивания микропланшета, сохранять результаты измерений оптической плотности.

ПО является метрологически значимым.

Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств.

Конструктивно фотометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения фотометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Результаты проверки
Идентификационное наименование ПО	Capture 96
Номер версии (идентификационный номер) ПО	не ниже V4.0
Цифровой идентификатор ПО	отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Наименование характеристики	Значение
Диапазон измерений оптической плотности, Б	от 0,01 до 4,00
Пределы допускаемой абсолютной погрешности измерений оптической плотности в диапазоне измерений от 0,01 до 0,40 Б включ., Б	+0,015
Пределы допускаемой относительной погрешности измерений оптической плотности: % - в диапазоне измерений св. 0,40 до 3,00 Б включ. - в диапазоне измерений св. 3,00 до 4,00 Б	+2,5 +3,0
Спектральный диапазон (до 6 источников света с фиксированными длинами волн), нм	от 340 до 900
Спектральные измерительные каналы (длины волн стандартно поставляемых источников света) с допуском +5 нм, нм	340, 405, 450, 492, 620

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение постоянного тока (через адаптер от сети 220±22 В, 50+1 Гц)	24
Потребляемая мощность, не более, В • А - рабочий режим - ждущий режим	20 5
Габаритные размеры (длина х ширина х высота), мм, не более	360х220х110
Масса, кг, не более	6,0
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более	от +18 до +28 90

Знак утверждения типа

наносится на идентификационную наклейку фотометра типографским способом, а также наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений.

Наименование	Обозначение	Количество
Фотометр для микропланшетов	Эврика! R96	1 шт.
Принадлежности
Компакт-диск или USB флеш-накопитель с руководством по эксплуатации и программой Capture 96	-	1 шт.
Внешний адаптер питания 100-240 В переменного тока, 50/60 Гц	-	1 шт.
Сетевой шнур	-	1 шт.
Кабель USB 2.0 для соединения фотометра и персонального компьютера	-	1 шт.
ПЭВМ (поставляется отдельно)	-	по заказу
Эксплуатационная документация
Руководство по эксплуатации	ФТМР.414212.001 РЭ	1 экз.
Паспорт	ФТМР.414212.001 ПС	1 экз.
