| Номер в госреестре | 92204-24 |
| Наименование СИ | Преобразователи плотности жидкости измерительные |
| Обозначение типа СИ | тип 7835 |
| Изготовитель | "Mobrey Limited", Великобритания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи плотности жидкости измерительные тип 7835 (далее - преобразователи), предназначены для непрерывного измерения плотности жидкости в трубопроводах.
Принцип действия преобразователей основан на зависимости собственной частоты колебаний резонансного контура металлического виброэлемента от плотности измеряемой жидкости, находящейся внутри виброэлемента. Колебания виброэлемента поддерживаются с помощью специального пьезорезисторного элемента, управляемого микропроцессором.
Конструктивно преобразователи состоят из полой цилиндрической трубки из нержавеющей стали, внутри которой размещен чувствительный элемент - тонкостенный стальной цилиндр, катушка возбуждения, сигнальная катушка и платиновый термометр сопротивления. Плата усилителя с клеммами колодками размещена в стальной оболочке на корпусе преобразователя. Элементы схемы усилителя и цепь выходного сигнала залиты эпоксидным компаундом. Ввод в корпус усилителя осуществлен через кабельный ввод с резиновыми уплотнительными кольцами. Корпус преобразователя имеет два фланца для монтажа непосредственно в трубопровод с измеряемой жидкостью.
Передача измерительной информации от преобразователя на внешние устройства обработки и отображения осуществляется в виде частотного выходного сигнала.
Измерение температуры осуществляется с помощью встроенного платинового термопреобразователя сопротивления с номинальной статической характеристикой Pt100. Метрологические характеристики встроенного термопреобразователя сопротивления не нормируются.
Общий вид преобразователя приведен на рисунке 1. Место нанесения заводского номера указано на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом металлографики на шильд, укрепленный на каркасе преобразователя. Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено.

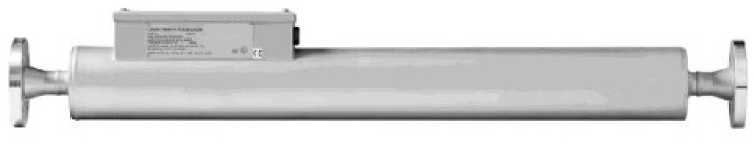

Рисунок 1 - Внешний вид преобразователя
Рисунок 2 - Место нанесения заводского номера
К преобразователям данного типа относятся преобразователи плотности жидкости измерительные тип 7835 заводские номера: 358672, 358854.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности с нормируемыми метрологическими характеристиками, кг/м3 | от 650 до 1100 |
| Пределы допускаемой основной абсолютной погрешности, кг/м3 | ± 0,15 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений плотности при измерении температуры рабочей жидкости на 1 0С, кг/м3 | ± 0,005 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений плотности при измерении давления рабочей жидкости на 1 бар, кг/м3 | ± 0,003 |
| Пределы допускаемой абсолютной погрешности измерений плотности при поверке на месте эксплуатации, кг/м3 | ±0,3 |
| Диапазон температуры рабочей жидкости, 0С | от +5 до +70 |
| Давление рабочей жидкости, МПа, не более | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | жидкость без включения свободного газа |
| Диапазон преобразований плотности, кг/м3 | от 0 до 3000 |
| Диапазон температуры окружающей среды, 0С | от -40 до +60 |
| Параметры электрического питания: - напряжение, В - сила тока, мА, не более | от 16 до 28 17 |
| Выходной сигнал- частотный, Гц | от 200 до 1200 |
| Габаритные размеры (Д*Ш*В), мм, не более | 1207x102x160 |
| Масса, кг, не более | 22 |
| Маркировка взрывозащиты (зав. № 358672) | EExiaIICT4 |
| Маркировка взрывозащиты (зав. № 358854) | EExiaIICT4 |
наносится на титульный лист руководства по установке и настройке конфигурации типографским способом.
Комплектность преобразователей приведена в таблице 3.
Таблица 3 - Комплектность преобразователей
| Наименование | Количество |
| Преобразователь плотности жидкости измерительный тип 7835 | 1 экз. |
| «Руководство по установке и настройке конфигурации. Преобразователи плотности жидкости измерительные Micro Motion 7835/45/47. Стандартная и усовершенствованная электроника». | 1 экз. |
приведены в разделе 6 документа «Руководство по установке и настройке конфигурации. Преобразователи плотности жидкости измерительные Micro Motion 7835/45/47. Стандартная и усовершенствованная электроника».
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
