| Номер в госреестре | 92205-24 |
| Наименование СИ | Расходомеры многофазные |
| Обозначение типа СИ | РВГ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Новосибирский Научно-технический центр" (ООО "ННТЦ"), г. Новосибирск |
| Год регистрации | 2024 |
| Срок свидетельства | 30.05.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры многофазные РВГ-1 (далее - МФР) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, а также для непрерывных автоматизированных измерений объема попутного нефтяного газа, приведенного к стандартным условиям.
В МФР реализован бессепарационный прямой метод динамических измерений.
МФР состоит из следующих функциональных блоков:
- блок измерительный, состоящий из трубы Вентури, первичного измерительного преобразователя разности давления, первичного измерительного преобразователя абсолютного давления;
- первичный измерительный преобразователь температуры;
- система сбора и обработки данных;
- аккумуляторная батарея;
- трубопроводный блок с комплектом кабелей;
- источник ионизирующего излучения;
- рентгенопрозрачные окна;
- один или два спектрометра рентгеновского и гамма-излучения.
Система обработки и сбора данных предназначена для математической обработки информации, поступающей в цифровом виде от первичных измерительных преобразователей и спектрометров, и включает в себя источник питания постоянного тока, барьеры искрозащиты, преобразователи интерфейсов и электронную вычислительную машину (далее - ЭВМ) в промышленном исполнении.
Структура записи условного обозначения МФР: «PBr—1»-[A]-[B]-[C]-[D], в котором позиции ([A]-[D]) представляют шифр исполнения и принимают значения, указанные в таблице 1.
| Таблица 1 | - Расшифровка обозначения исполнений МФР | |
| Позиция | Значение | Расшифровка |
| A | от 20,00 до 187,50 мм | внутренний диаметр горловины трубы Вентури при температуре +20°С, d20, указанный с точностью до 0,01 мм |
| B | от 0,40 до 0,75 | относительный диаметр отверстия трубы Вентури, в, указанный с точностью до 0,01 |
Продолжение таблицы 1
| Позиция | Значение | Расшифровка |
| C | 1 или 2 | количество спектрометров рентгеновского и гамма-излучения со сцинтилляционным детектором |
| D | от 2 до 25 м | номинальная длина кабельной линии между блоком измерительным и системой сбора и обработки данных |
Заводской номер указывается в паспорте МФР типографским способом и на маркировочной табличке методом лазерной гравировки или ударным методом. Формат нанесения заводского номера - цифровой. Маркировочная табличка закрепляется на наружной поверхности трубы Вентури блока измерительного МФР.

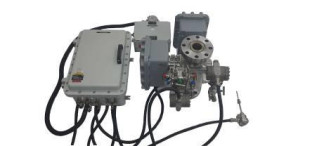

МФР и некоторые его компоненты опломбированы предприятием-изготовителем. На рисунке 1 приведены фотографии внешнего вида МФР. На рисунке 2 приведены места пломбирования МФР.
Программное обеспечение (ПО) МФР реализовано в ЭВМ, входящем в состав МФР, и обеспечивает реализацию функций МФР. Метрологические характеристики МФР нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО МФР
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.HMTU,.00200-02 Комплекс программный РВГ-1 v.2 |
| Номер версии (идентификационный номер) ПО | 2.0.Х, где Х - номер версии метрологически незначимой части ПО |
| Цифровой идентификатор ПО | не применяется* |
| * - исполняемый код недоступен для чтения и модификации | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики МФР приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям*, м3/ч | от 2000 до 70000 |
| Диапазон измерений массы и массового расхода скважинной жидкости*, т/ч | от 0,01 до 2500 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, %, не более | ±2,5 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, %, при содержании объемной доли воды в скважинной жидкости: - от 0 до 70 % - св. 70 % до 95 % - св. 95 % | ±6,0 ±45,0 не нормируется |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода свободного нефтяного газа, приведенного к стандартным условиям, % | ±5,0 |
| Примечания: * - рассчитывается по ГОСТ 8.586.4 в зависимости от параметров трубы Вентури, указано минимальное и максимальное значение для всей линейки МФР | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Нефтегазоводяная смесь (скважинная жидкость) |
| Режим работы | непрерывный круглосуточный |
| Вязкость скважинной жидкости в пластовых условиях, мПа-с, не более | 200 |
| Диапазон температуры рабочей среды, °С | от +5 до +70 |
| Диапазон абсолютного давления рабочей среды, МПа | от 0,08 до 16,0 |
| Диапазон измерений объемной доли газа в измеряемой среде в рабочих условиях (GVF), % | от 80,0 до 99,5 |
| Диапазон измерений объемной доли воды в жидкой фазе измеряемой среды (WLR), % | от 0,5 до 100,0 |
| Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от минус 60 до +40 от 30 до 95 от 84 до 106,7 |
| Габаритные размеры (дхшхв), мм, не более - трубопроводный блок (без учета комплекта кабелей) - шкаф системы сбора и обработки данных | 1200x1200x1200 600x600x700 |
| Масса, кг, не более - МФР в сборке - измерительный блок в сборке - шкаф системы сбора и обработки данных - комплект кабелей | 440 350 70 40 |
| Потребляемая мощность, Вт, не более | 240 |
| Показатели надежности: - коэффициент технического исполнения, Кти, не менее - средняя наработка на отказ, То, ч, не более - среднее время восстановления, Тв, ч, не более - средний ресурс до капитального ремонта, Тср.р, ч, не менее - средний срок службы, лет, не менее | 0,95 20000 120 40000 10 |
| Степень защиты от внешних воздействий, не ниже | IP65 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Маркировка взрывозащиты | 1Ех db [ia IIC Ga] [sb IIC Gb] II B T4 Gb X |
наносится на металлические таблички, укрепленные на корпусе МФР, методом лазерной гравировки или ударным методом, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.
Комплектность МФР приведена в таблице 5.
Таблица 5 - Комплектность МФР
| Наименование | Обозначение | Количество |
| Расходомеры многофазные | РВГ-1 | 1 шт. |
| Комплект эксплуатационных документов: - руководство по эксплуатации «Расходомеры многофазные РВГ -1»; - паспорт «Расходомеры многофазные РВГ -1» | НМТЦ.406239.002 РЭ НМТЦ.406239.002 ПС | 1 шт. 1 шт. |
приведены в документе НМТЦ.406239.002 РЭ «Расходомеры многофазные РВГ-1. Руководство по эксплуатации (раздел 2 «Использование по назначению»).
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5);
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке»;
НМТЦ.406239.002 ТУ «Расходомеры многофазные РВГ-1. Технические условия».
