| Номер в госреестре | 92207-24 |
| Наименование СИ | Датчики напряжения |
| Обозначение типа СИ | CHV |
| Изготовитель | Nanjing chenming Electronic Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 30.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики напряжения CHV (далее - датчики) предназначены для преобразования напряжения постоянного тока в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями. Датчики устанавливаются в систему управления и диагностики для измерения постоянного напряжения.
Принцип действия датчиков основан на компенсации магнитного поля в системе.
Датчики состоят из изоляционного корпуса, в котором находятся замкнутый магнитопровод с двумя обмотками и датчиком Холла в его зазоре, электронная схема обработки сигнала на печатной плате и токозадающий резистор, определяющий диапазон преобразования напряжения.
К данному типу средств измерений относятся датчики напряжения модификации CHV4000LV15D50.
Нанесение знака поверки на датчики не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус датчиков методом лазерной печати и имеет буквенно-цифровое обозначение.
Пломбирование датчиков напряжения CHV не предусмотрено.
Общий вид датчиков представлен на рисунке 1. Место нанесение заводского номера представлено на рисунке 2.

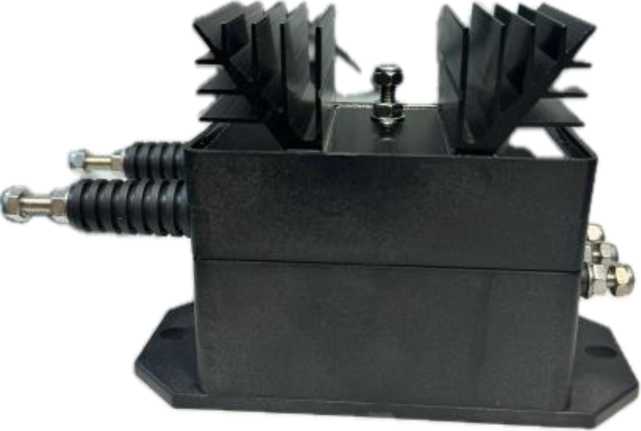

Рисунок 1 - Общий вид датчиков модификации CHV4000LV15D50

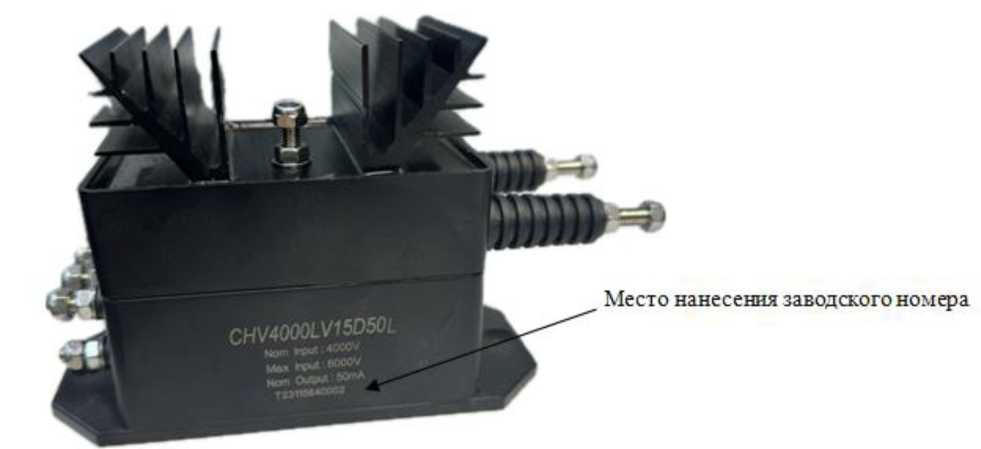

Рисунок 2 - Место нанесения заводского номера
Основные метрологические и технические характеристики датчиков представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип входного сигнала | напряжение постоянного тока |
| Номинальное входное напряжение ином, В | 4000 |
| Диапазон преобразования входного напряжения, В | от 0 до 6000 |
| Номинальное значение выходного тока, мА | 50 |
| Пределы допускаемой приведенной к номинальному значению входного напряжения погрешности преобразования, % | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 170x65x100 |
| Масса, кг, не более | 0,850 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 15 до 24 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от -55 до +85 90 от 86,7 до 106,7 (от 650 до 800) |
| Средняя наработка на отказ, ч, не менее | 45000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Стандартный комплект поставки датчиков представлен в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Датчик напряжения CHV | CHV4000LV15D50 | 1 |
| Упаковка | _ | 1 |
| Руководство по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
приведены в пункте 5.2 «Методы контроля и испытаний» документа «Датчики напряжения CHV. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от В10-16 до 100 А»;
Стандарт предприятия «Датчики напряжения CHV».
