| Номер в госреестре | 92217-24 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | ТАКТ |
| Изготовитель | Общество с ограниченной ответственностью Завод "РаДан" (ООО Завод "РаДан"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 30.05.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ТАКТ (далее по тексту - счетчик) предназначены для измерения объема природного и сжиженного углеводородного газа в газопроводах низкого давления (до 5 кПа) при учёте потребления газа для обеспечения коммунально-бытовых нужд граждан.
Принцип действия счетчика основан на измерении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и измеряемому объему.
Счетчики изготавливаются в модификациях ТАКТ GX, ТАКТ GX GSM, ТАКТ GX GSM ВА, ТАКТ GX GSM ВП, ТАКТ GX GSM ВП ВА, ТАКТ GX RS-485, ТАКТ GX RS-232.
Конструктивно счетчик состоит из мерного тракта и корпуса, соединенных винтами. В корпусе имеются два отделения: отделение измерений и отделение интерфейса. Каждое отделение закрывается своей крышкой и пломбируется пломбой с эмблемой изготовителя. Корпус изготовлен из АБС-пластика, цвет пластика может различаться.
Отделение измерений счетчика состоит из корпуса, крышки и платы. Отделения интерфейса каждого исполнения счетчика отличаются друг от друга в зависимости от встроенного адаптера.
В мерном тракте располагаются два пьезокерамических преобразователя (ПП), преобразователь температуры в защитной металлической гильзе, два зеркала и два струевыпрямителя. ПП запрессованы в отсеки мерного тракта. Эскиз мерного тракта приведен
на рисунке 1.

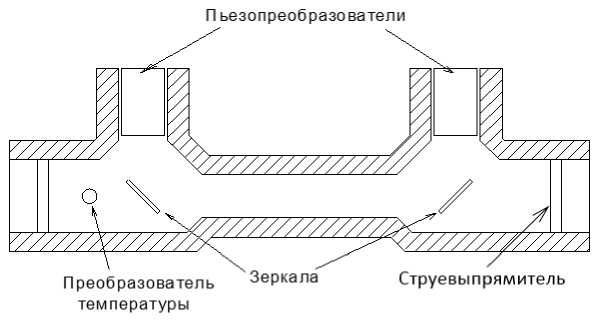

Рисунок 1 - Эскиз мерного тракта
Заводской номер в цифровом формате наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика. Предусмотрено нанесение знака поверки на счетчик в виде оттиска.
Общий вид счетчиков всех модификаций приведен на рисунках 2-6. Места пломбировки, нанесения заводского номера, знака утверждения типа представлены на рисунке 2 и идентичны для всех модификаций.
Место нанесения знака утверждения
UUUUUUUU.50I
!2 !.ЗкРа
;ста пломбировки
ЙВ'С
Место нанесения заводского номера
Пломба поверителя в виде оттиска

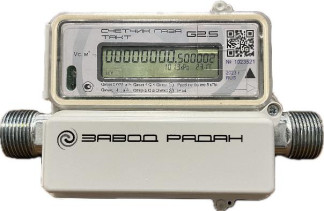

Рисунок 2 - Общий вид счетчика модификации ТАКТ GX, ТАКТ GX GSM
Рисунок 3 - Общий вид счетчика модификации ТАКТ GX GSM ВА

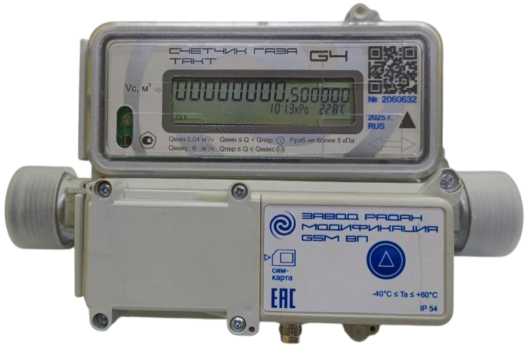

Рисунок 4 - Общий вид счетчика модификации ТАКТ GX GSM ВП

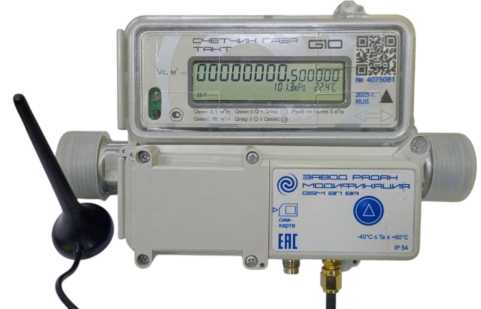

Рисунок 5 - Общий вид счетчика модификации ТАКТ GX GSM ВП ВА
Рисунок 6 - Общий вид счетчика модификации ТАКТ GX RS-485, ТАКТ GX RS-232
Счетчики имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПОТ |
| Номер версии (идентификационный номер) ПО | 127 |
| Цифровой идентификатор ПО | 93Е0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Метрологические и основные технические характеристики счетчиков представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для типоразмера | ||||
| G1.6 | G2.5 | G4 | G6 | G10 | |
| Измеряемая среда | Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 | ||||
| Максимальный расход, Омжс, м3/ч | 2,5 | 4 | 6 | 10 | 16 |
| Номинальный расход, Qhom , м3/ч | 1,6 | 2,5 | 4 | 6 | 10 |
| Переходный расход Q^, м3/ч | 0,16 | 0,25 | 0,4 | 0,6 | 1,0 |
| Минимальный расход, Qmuh, м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,1 |
| Порог чувствительности, м3/ч, не более | 0,008 | 0,012 | 0,02 | 0,03 | 0,05 |
| Температура измеряемой среды, °С | от -40 до +60 | ||||
| Потеря давления при максимальном расходе, Па, не более | 400 | 500 | |||
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, %: Qмин<Q<Qпер Qhc!^ Q± Qмакс | ±3,0 ±2,5 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры газа, во всем диапазоне температур измеряемой среды, °С | ±1,5 | ||||
| Пределы допускаемой относительной погрешности измерений объема газа при стандартных условиях, обусловленные алгоритмом вычислений и его программной реализацией, % | ±0,05 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное избыточное рабочее давление измеряемой среды, кПа | 5 |
| Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа | 100 |
| Встроенный источник питания - литиевая батарея, напряжение холостого хода, В | от 3,3 до 3,7 |
| Срок службы встроенного источника питания, лет, не менее | 10 |
| Габаритные размеры (длина х высота х ширина), мм, не более: - ТАКТ GX, ТАКТ GX GSM - ТАКТ GX GSM ВП, ТАКТ GX RS-485, ТАКТ GX RS-232 - ТАКТ GX GSM ВА, ТАКТ GX GSM ВП ВА | |
| 206х123х79 206x134x79 206x147x210 | |
| Средний внутренний диаметр входного сечения мерного тракта корпуса, мм | 26,0 |
| Присоединительные размеры - трубная резьба по ГОСТ 6357-81 | G1- В |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре не выше 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от -40 до +60 95 от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 100000 |
| Срок службы, лет, не менее | 20 |
| Среднее время восстановления, ч, не более | 8 |
| Степень защиты счётчика от воздействия окружающей среды по ГОСТ 14254-2015 | IP54 |
| Направление потока газа | любое |
на титульный лист паспорта и руководства по эксплуатации счетчиков типографским способом и на корпус счетчиков методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса счетчика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Исполнения счетчика | Количество |
| Счетчик газа | БКГН.5045.00.00.000 | все | 1 шт. |
| Паспорт | БКГН.5045.00.00.000 ПС | все | 1 экз. |
| Упаковка | БКГН.5045.00.60.000 | все | 1 шт. |
| Руководство по эксплуатации | БКГН.5045.00.00.000 РЭ | все | Поставляется по письменному запросу |
| Блок питания | БКГН.5002.00.56.000 | ТАКТ GX RS-232, ТАКТ GX RS-485, ТАКТ GX GSM ВП, | 1 шт. |
| Наименование | Обозначение | Исполнения счетчика | Количество |
| Блок питания | БКГН.5002.00.56.000 | ТАКТ GX GSM ВП ВА | 1 шт. |
| Антенна ANT GSM/3G BY-3G-03-2 SMA-M | - | ТАКТ GX GSM ВА ТАКТ GX GSM ВП ВА | 1 шт. |
приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «ТАКТ», рег. № ФР.1.29.2023.46532.
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
БКГН.5045.00.00.000 ТУ «Счетчики газа ТАКТ. Технические условия».
