Генераторы радиочастотных сигналов DSG3000B (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.
| Номер в госреестре | 92225-24 |
| Наименование СИ | Генераторы радиочастотных сигналов |
| Обозначение типа СИ | DSG3000B |
| Изготовитель | Компания Rigol Technologies Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Генераторы радиочастотных сигналов DSG3000B (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и колебаний радиотехнических сигналов с различными видами модуляций.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой, импульсной (с опцией DSG3000B-PUG) и квадратурной амплитудной (для модификаций DSG3065B-IQ и DSG3136B-IQ) модуляциями.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор частотой 10 МГц с термокомпенсацией.
Модификации генераторов DSG3065B, DSG3065B-IQ и DSG3136B, DSG3136B-IQ отличаются верхней границей диапазона частот. В состав генераторов DSG3065B-IQ и DSG3136B-IQ входит встроенный генератор IQ-сигналов.
В генераторах всех модификаций имеется встроенный генератор низкочастотных сигналов (LF), а также возможна установка опции импульсного генератора (DSG3000B-PUG). Встроенные генераторы имеют отдельные выходы, а также могут использоваться в качестве внутреннего источника модулирующих сигналов или как источник вспомогательных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним контроллером.
Конструктивно генераторы выполнены в виде настольного моноблока с возможностью установки в приборную стойку при помощи монтажного комплекта. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели генератора. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN.
Общий вид передней и задней панелей генераторов представлен на рисунках 1 и 2, фрагмент нижней панели - на рисунке 3. Места для нанесения знака утверждения типа и знака поверки приведены на рисунке 2, схема пломбирования генераторов указана на рисунке 3.
На задней панели (рисунок 2) на самоклеящейся этикетке размещается индивидуальный заводской (серийный) номер в цифробуквенном формате из 14 знаков (рисунок 4).

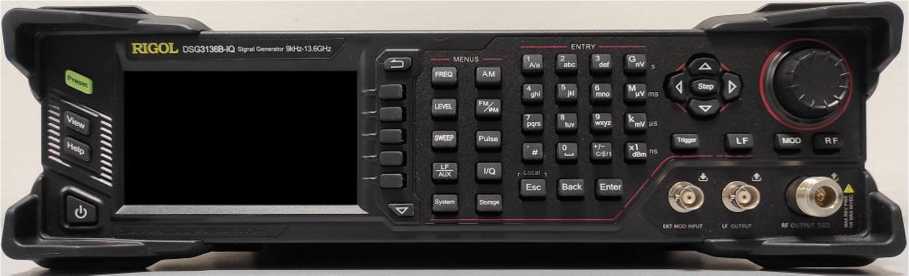

Рисунок 1 - Передняя панель генераторов DSG3000B

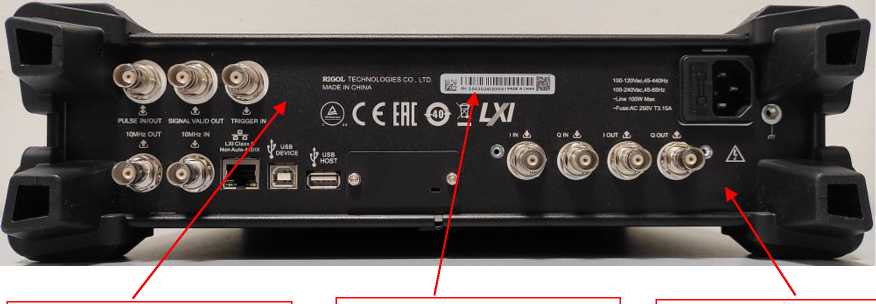

Место нанесения заводского номера
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 2 - Задняя панель генераторов DSG3000B

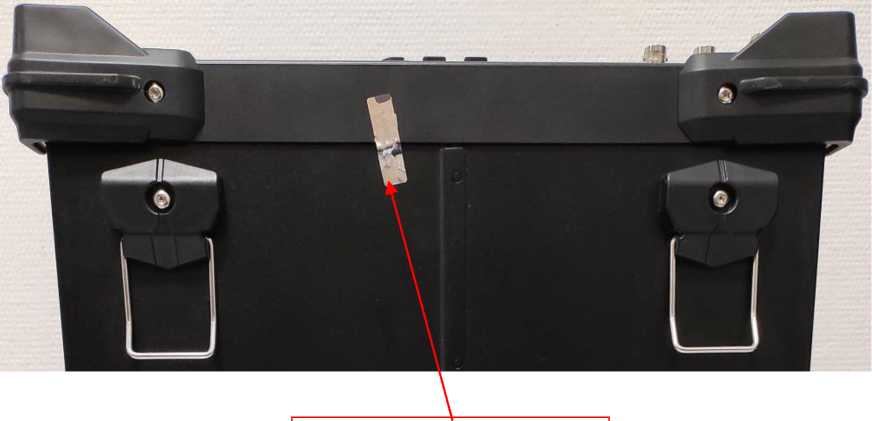

Место пломбирования (стикер-наклейка)
Рисунок 3 - Фрагмент нижней части генераторов DSG3000B

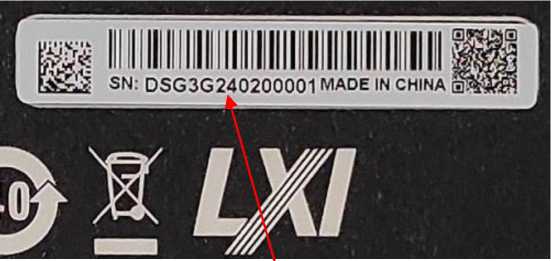

Заводской номер
Рисунок 4 - Фрагмент задней панели генераторов DSG3000B с этикеткой
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW Version |
|
Номер версии (идентификационный номер ПО) |
не ниже 00.01.02 |
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, МГц - модификации DSG3065B, DSG3065B-IQ - модификации DSG3136B, DSG3136B-IQ |
от 0,009 до 6500,000 от 0,009 до 13600,000 |
|
Разрешение по частоте, Гц |
0,01 |
|
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора при подстройке и выпуска из производства - стандартное исполнение - опция OCXO-B081) |
±1-10-7 ±Г10-8 |
|
Годовой относительный дрейф частоты опорного генератора - стандартное исполнение - опция OCXO-B081) |
±Г10-6 ±340-8 |
Продолжение таблицы 2
|
1 |
2 |
|||
|
Нестабильность частоты опорного генератора - стандартное исполнение - опция OCXO-B081) |
±1-10’6 ±5-10’9 |
|||
|
Диапазон уровня мощности выходного сигнала, дБм2) в диапазонах частот: от 100 кГц до 1 МГц включ. св. 1 МГц до 6,5 ГГц включ. св. 6,5 до 9 ГГц включ. св. 9 до 12 ГГц включ. св. 12 до 13,6 ГГц включ. |
Минимальный уровень, (Рмин) |
Максимальный уровень, (Рмакс) |
||
|
-110 -110 -110 -90 -90 |
+10 +13 +10 +10 +2 |
|||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности сигнала, дБм2) в диапазонах частот: от 100 кГц до 3,6 ГГц включ. св. 3,6 до 6,5 ГГц включ. св. 6,5 до 9 ГГц включ. св. 9 до 12 ГГц включ. св. 12 до 13,6 ГГц включ. |
в диапазоне от -60 дБм до Рмакс |
в диапазоне от -90 до -60 дБм не включ. |
в диапазоне от -110 до -90 дБм не включ. |
|
|
±0,7 ±0,9 ±1,1 ±1,3 ±1,5 |
±0,9 ±1,1 ±1,3 ±1,5 ±1,8 |
±1,1 ±1,3 ±1,5 _ _ |
||
|
Разрешение по уровню мощности, дБ |
0,01 |
|||
|
Коэффициент стоячей волны по напряжению (КСВН) выхода в диапазоне частот от 1 МГц до 13,6 ГГц включ., не более1) |
1,8 |
|||
|
Относительный уровень гармонических искажений в диапазоне частот более 2 МГц, дБн3), не более |
-30 |
|||
|
Уровень фазовых шумов при отстройке от несущей на 20 кГц, дБн/Гц4), не более на частотах несущей: 1 ГГц 6,5 ГГц 13,6 ГГц |
-110 -98 -92 |
|||
Примечания:
1) Справочное значение, не нормируется.
2) дБм - уровень мощности в дБ относительно 1 мВт;
3) дБн - уровень мощности в дБ относительно уровня несущей;
4) дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,4 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84 до 106 |
|
Масса, кг, не более |
8,03 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
364x112x420 |
Знак утверждения типа наносится на заднюю панель генератора в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор радиочастотных сигналов |
DSG3000B |
1 |
|
Сетевой кабель питания |
1 |
|
|
Руководство пользователя |
- |
1 |
|
Монтажный комплект |
- |
По заказу |
приведены в разделе «Основные операции» руководства пользователя «Генератор радиочастотных сигналов серии DSG3000B».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Государственная поверочнаясхема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц»;
Стандарт предприятия «Генераторы радиочастотных сигналов DSG3000B», № DSR01100-2020-08 -RU.
