Номер в госреестре | 92231-24 |
Наименование СИ | Анализаторы спектра портативные |
Обозначение типа СИ | АКИП-4215 |
Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
Год регистрации | 2024 |
Срок свидетельства | 03.06.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы спектра портативные АКИП-4215 (далее - анализаторы) предназначены для измерений спектральных характеристик СВЧ-сигналов.
Принцип работы анализатора спектра основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ), методом сканирования полосы частот, и последующей обработке измеренных параметров сигнала с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений амплитудных и частотных параметров спектра сигналов. Спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Анализаторы в стандартной комплектации обеспечивают анализ спектральных характеристик сигнала и анализ параметров антенно-фидерных устройств. Доступно расширение функций анализаторов (опции): 2-портовый векторный анализатор цепей, анализ сигналов с аналоговыми видами модуляции АМ/ЧМ/ФМ, анализ сигналов с цифровыми видами модуляции ASK/FSK/PSK/MSK/QAM.
Анализаторы поставляются со встроенным предусилителем. Имеют режим маркерных измерений. Обеспечивают измерение расстояния до места повреждения кабеля, КСВН, затухание и потери в кабеле. Опция расширенного набора измерений обеспечивает различные режимы измерения мощности, нелинейные измерения и цветовую градацию спектрограммы.
Анализаторы выпускаются в виде двух модификаций АКИП-4215 и АКИП-4215-SHA850-F2. Модификации отличаются диапазоном частот.
Конструктивно анализаторы выполнены в виде переносного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Анализаторы имеют возможность установки программных опций, представленных в таблице 1
Таблица 1
SHA850-F2 | Программная опция увеличение диапазона частот до 7,5 ГГц. |
SHA850-SOR | Программная опция трекинг генератора. |
SHA850-VNA | Программная опция векторного анализатора цепей. |
SHA850-AMK | Программная опция расширенного набора измерений. |
SHA850-AMA | Программная опция анализа аналоговых модулированных сигналов АМ, ЧМ, ФМ. |
SHA850-DMA | Программная опция анализа цифровых модулированных сигналов ASK, FSK, MSK, PSK, QAM |
SHA850-BIAS | Программная опция активации выхода постоянного напряжения (DC BIAS). |
SHA850-GPS | Программная опция активации GPS приемника. |
SHA850-GPSM | Программная опция GPS регистратора. |
На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, блок функциональных кнопок. Управление режимами работы, выбор параметров осуществляется с передней панели специальными кнопками (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На верхней панели анализаторов располагаются: интерфейсы связи с персональным компьютером, входной и разъем опорной частоты, разъем синхронизации, интерфейсы USB, LAN.
Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Заводской (серийный) номер анализаторов состоит из буквенно-цифрового обозначения и наносится на верхнюю сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.
А

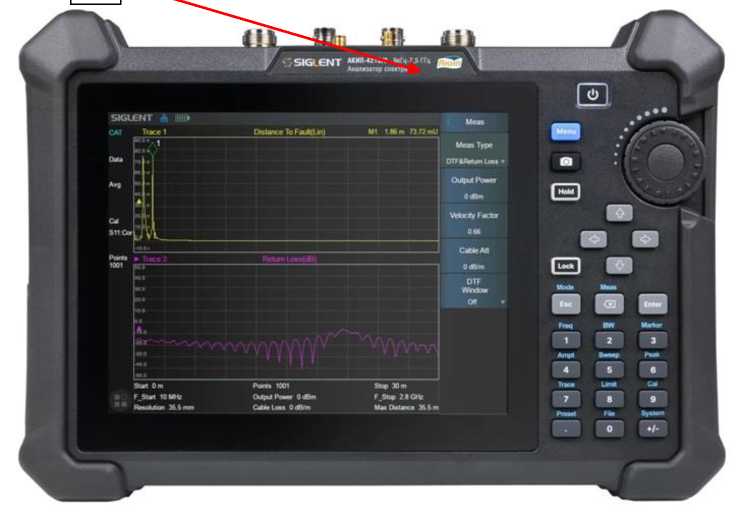

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

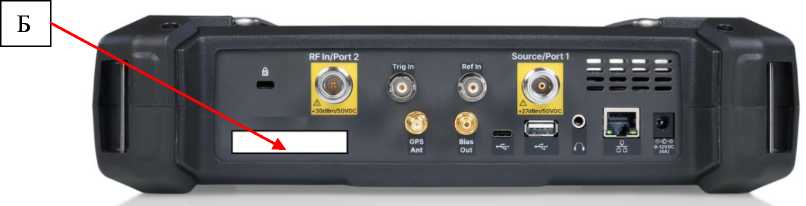

Рисунок 2 -место нанесения серийного номера (Б)
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер ПО) | не ниже 2.1.2.1.6R5 |
Таблица 3 - Метрологические характеристики_____
Наименование характеристики | Значение |
1 | 2 |
Диапазон рабочих частот, Гц - модификация АКИП-4215 - модификация АКИП-4215-8НА850-Б2 | от 9-103 до 3,6-109 от 9-103 до 7,5-109 |
Номинальное значение частоты опорного генератора, МГц | 10 |
Пределы допускаемой относительной погрешности частоты опорного генератора (5о) | ±5П0-6 |
Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температуры окружающего воздуха от 0 до +20 °С и от +30 до +50 °С (St) | ±Г10-6 |
Погрешность при синхронизации по GPS | ±Г10-8 |
Диапазоны установки полосы обзора (Бобзор) | нулевой; от 100 Гц до верхней границы диапазона рабочих частот |
Максимальное разрешение по частоте в режиме частотомера1) (к), Гц | 0,1 |
Разрешение по частоте в режиме измерения маркером (км), Гц | Бобзор/750 |
Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц | ±((50+5t)-f+1) |
Пределы допускаемой абсолютной погрешности измерения частоты маркером, Гц | ±((S0+8t) • Бизм+ +0,0ГБобзор+0,ГБпч+км) |
Диапазон установки скорости развертки, с - при нулевой полосе обзора - при полосе обзора более 100 Гц | от 1 •10-6 до 6-103 от 1 •10-3 до 4-103 |
Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц | от 1 до 1-107 |
Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Бпч, Гц 1 Гц св. 1 Гц до 10 МГц 10 МГц | ±1 ±(0,05Тпч+1) ±0,05 •Бпч |
1 | 2 |
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более | 4,8 |
Диапазон измерений уровня мощности с выключенным предусилителем в полосе частот, дБм от 100 кГц до 1 МГц включ. | от среднего уровня шумов до +10 |
св. 1 МГц до 3,6 ГГц1) | от среднего уровня шумов до +20 |
св. 1 МГц до 7,5 ГГц2) | от среднего уровня шумов до +20 |
Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Г ц, не более - при отстройке на 10 кГц | -100 |
- при отстройке на 100 кГц | -100 |
- при отстройке на 1 МГц | -110 |
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ), дБ, не более | |
с выключенным предусилителем, | ±0,8 |
с включенным предусилителем. | ±1,2 |
Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ, Fпч=10 Гц, усреднение св. 50), дБм, не более от 100 кГц до 1 МГц включ. | -132/-132 |
св. 1 до 10 МГц включ. | -142/-162 |
св. 10 до 600 МГц включ. | -140/-159 |
св. 600 МГц до 1,8 ГГц включ. | -138/-158 |
св. 1,8 до 3,05 ГГц включ. | -134/-156 |
св. 3,05 до 3,65 ГГц включ. | -134/-158 |
св. 3,65 до 4,15 ГГц включ. | -137/-158 |
св. 4,15 до 5,05 ГГц включ. | -135/-157 |
св. 5,05 до 5,9 ГГц включ. | -135/-156 |
св. 5,9 до 6,7 ГГц включ. | -136/-155 |
св. 6,7 до 7,5 ГГц включ. | -134/-154 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности (центральная частота 50 МГц, пиковый детектор включен, Fпч=Fвф=1 кГц, ослабление входного аттенюатора 20 дБ), дБ - при выключенном предусилителе (входной уровень -20 дБ) | ±0,4 |
- при включенном предусилителе (входной уровень -40 дБ) | ±0,5 |
Пределы допускаемой абсолютной погрешности измерений | |
уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно опорной Fпч=10 кГц, дБ | ±0,26 |
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fпч=Fвф=1 кГц, пиковый детектор включен, аттенюатор 10 дБ, частота сигнала св. 100 кГц), дБ | ±0,5 |
1 | 2 | |||
Диапазон ослаблений внутреннего аттенюатора, дБ | от 0 до 50 | |||
Шаг перестройки ослаблений внутреннего аттенюатора, дБ | 1 | |||
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ | ±0,5 | |||
Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ. св. 3,05 до 3,75 ГГц | -65 -80 | |||
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) (Lusm) (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм от 50 МГц до 3,05 ГГц включ. св. 3,05 до 7,5 ГГц | +9,5 +16 | |||
Трекинг генератор (опция) | ||||
Полоса частот анализа в реальном времени Fанализ, Гц - модификация АКИП-4215 - модификация АКИП-4215-8НА850^2 | от 1 • 105 до 3,6409 от 1-105 до 7,5-109 | |||
Диапазон выходного уровня, дБм | от -40 до 0 | |||
Пределы допускаемой абсолютной погрешности измерений уровня мощности, при несущей частоте 50 МГц, дБ | ±1,0 | |||
Неравномерность АЧХ, дБ | ±2 | |||
Векторный анализатор цепей (опция) | ||||
Диапазон частот, Гц - модификация АКИП-4215 - модификация АКИП-4215-8НА850^2 | от 1 • 105 до 3,6409 от 1М05 до 7,5-109 | |||
Диапазон выходного уровня, дБм | от -40 до 0 | |||
Полоса фильтра ПЧ, кГ ц | 10 | |||
Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее | от 100 кГц до 1 МГц включ. св. 1 МГц до 1,5 ГГц включ. св. 1,5 до 3,6 ГГц включ. св. 3,6 до 6,5 ГГц включ. св. 6,5 до 7,5 ГГц включ. | 100 100 100 95 95 | ||
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения S11, дБ/градус - в диапазоне частот от 100 кГц до 3,5 ГГц - в диапазоне частот св. 3,5 ГГц до 7,5 ГГц | Модуль | Фаза | ||
±0,02 ±0,03 | ±1 ±1 | |||
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи S21, дБ/градус - в диапазоне частот от 100 кГц до 3,5 ГГц - в диапазоне частот св. 3,5 ГГц до 7,5 ГГц | ±0,1 ±0,1 | ±1 ±1 |
1 | 2 | |||
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи, в диапазоне частот, дБ/градус, не более от 100 кГц до 3,5 ГГц включ. св. 3,5 до 7,5 ГГц включ. | Модуль | Фаза | ||
0,02 0,03 | 0,03 0,05 | |||
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов отражения, в диапазоне частот, дБ/градус, не более от 100 кГц до 3,5 ГГц включ. св. 3,5 до 7,5 ГГц включ. | Модуль | Фаза | ||
0,15 0,15 | 0,18 0,40 | |||
Формат отображения | Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза. | |||
Анализ аналоговых модулированных сигналов АМ, ЧМ, ФМ (опция) | ||||
Диапазон частот несущей, Гц - модификация АКИП-4215 - модификация АКИП-4215-8НА850^2 | от 2-106 до 3,6-109 от 2-106 до 7,5-109 | |||
Диапазон мощности несущей, дБм | от -30 до +20 | |||
Пределы допускаемой абсолютной погрешности установки мощности, дБ | ±2 | |||
АМ модуляция: - частота модуляции, Гц - погрешность измерения частоты абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более - глубина модуляции, % - абсолютная погрешность измерения глубины модуляции, % | от 20-до 1-105 1 0,1 от 5 до 95 ±4 | |||
ЧМ модуляция: - частота модуляции, Гц - погрешность измерения частоты: абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более - девиация частоты, Гц - относительная погрешность измерения девиация частоты, % | от 20-до 1-105 1 0,1 от 1-103-до 4-105 ±4 | |||
ФМ модуляция: - частота модуляции, Гц - погрешность измерения частоты абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более - девиация, рад - относительная погрешность измерения девиации, % | от 50-до 0,5 -105 1 0,1 от 0,2 до 100,0 ±4 | |||
Анализ цифровых модулированных сигналов ASK, FSK, MSK, PS | K, QAM (опция) | |||
Диапазон частот несущей, Гц - модификация АКИП-4215 - модификация АКИП-4215-8НА850^2 | от 2-106 до 3,6-109 от 2-106 до 7,5-109 | |||
Диапазон мощности несущей, дБм | от -30 до +20 |
1 | 2 |
Пределы допускаемой абсолютной погрешности установки мощности, дБ | ±2 |
Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16, 32, 64, 128, 256 |
Примечания: 1) - для модификации АКИП-4215; 2) - для модификации АКИ11-42I5-.S1IA850-F2; дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт; Fвф - полоса пропускания видеофильтра, Гц; Fn4- полоса пропускания фильтра ПЧ, Г ц; TOI=(2' Lсмес—Lизм)/2, где Ьсмес - уровень входного сигнала на смесителе, дБм. |
Таблица 4 - Технические характеристики
Наименование характеристики | Значение |
Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом | 50 |
Типы разъемов входа анализатора | N-тип «розетка» |
Напряжение питающей сети, В для номинального значения частоты сети: - 50 или 60 Гц - 400 Гц -встроенная батарея питания | от 100 до 240 от 100 до 120 12 |
Потребляемая мощность, Вт, не более | 20 |
Масса, кг, не более | 3,2 |
Габаритные размеры (ширинахвысотахглубина), мм, не более | 308x215x79 |
Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +50 90 |
наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность анализатора
Наименование | Обозначение | Количество, шт. |
Анализатор | АКИП-4215 | 1 |
Сетевой шнур питания | - | 1 |
Блок питания | 1 | |
Кабель USB | - | 1 |
Руководство по эксплуатации (CD-диск) | - | 1 |
приведены в п.7 «Работа с анализатором» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Анализаторы спектра портативные АКИП-4215».
