| Номер в госреестре | 92245-24 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | МИ |
| Изготовитель | Общество с ограниченной ответственностью "Испытательные машины" (ООО "ИМаш"), Краснодарский край, г. Армавир |
| Год регистрации | 2024 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные МИ (далее - машины) предназначены для измерений силы (нагрузки) и перемещения при статических режимах одноосного нагружения на сжатие или изгиб образцов материалов.
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение плунжера гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из нагружающего устройства, насосной станции, пульта управления и системы измерения и управления в виде персонального компьютера (далее - ПК).
Модификации машин имеют обозначения MHSW-XZ-K или VHS-X/YZ-K. где:
МИ - машины испытательные;
S - буквенный индекс обозначающий виды испытаний (C - машины для испытаний на сжатие; ЦИС - машины для испытаний на сжатие и изгиб. имеющие две соответствующие рабочие зоны)
W - цифровой индекс. обозначающий количество колонн машины (4 - 4 колонны; отсутствие индекса - 2 колонны), только для машин МИС;
X - цифровой индекс. соответствующий максимальному значению силы (нагрузки) в зоне сжатия. кН;
Y - цифровой индекс. соответствующий максимальному значению силы (нагрузки) в зоне испытаний на изгиб. кН (только для машин МИЦИС);
Z - буквенный индекс. обозначающий наличие датчика перемещения (L - датчик перемещение установлен на машине; отсутствие индекса - датчик перемещения отсутствует);
K - цифровой индекс. обозначающий пределы допускаемой относительной погрешности измерения силы (нагрузки) (0,5 - пределы допускаемой относительной погрешности измерений силы ±0.5%; при отсутствии индекса - пределы допускаемой относительной погрешности измерений силы ±1%).
Идентификация машин осуществляется визуальным осмотром нагружающего устройства и пульта управления, на тыльной стороне которых закреплены маркировочные таблицы, на которых методом гравировки нанесены: товарный знак или наименование предприятия-изготовителя. модификация (модель) машины, децимальный номер технических условий. заводской номер машины, знак утверждения типа средства измерений. год изготовления. Заводской номер имеет цифровое обозначение. состоящее из арабских цифр.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин производится путем нанесения пломбирующих наклеек на датчик силоизмерительный и контроллер.
Общий вид машин представлен на рисунках 1 - 3.
Общий вид маркировочной таблицы представлен на рисунке 4.
Места пломбировки и внешний вид пломбировочных наклеек представлены на рисунках 5 - 6.
Место нанесения маркировочной таблицы

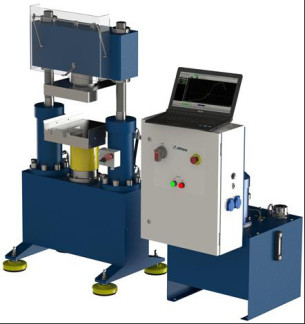

Рисунок 1- Общий вид машин МИС-XZ—K
Место нанесения маркировочной таблицы

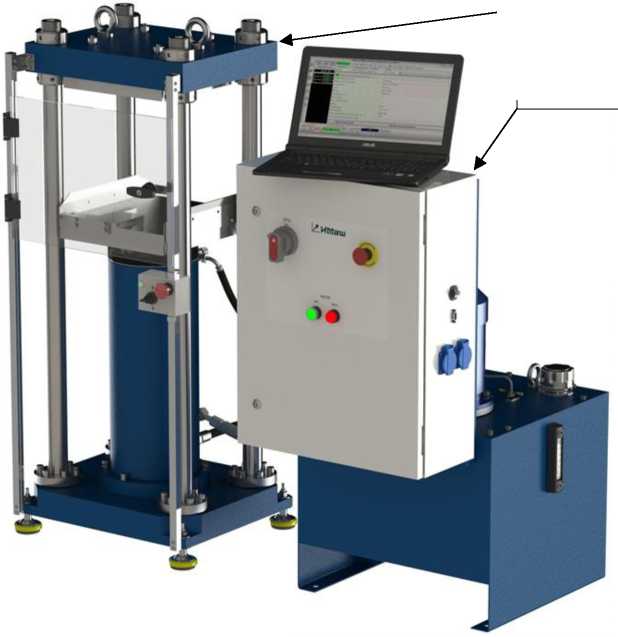

Рисунок 2- Общий вид машин МИС4-XZ—K

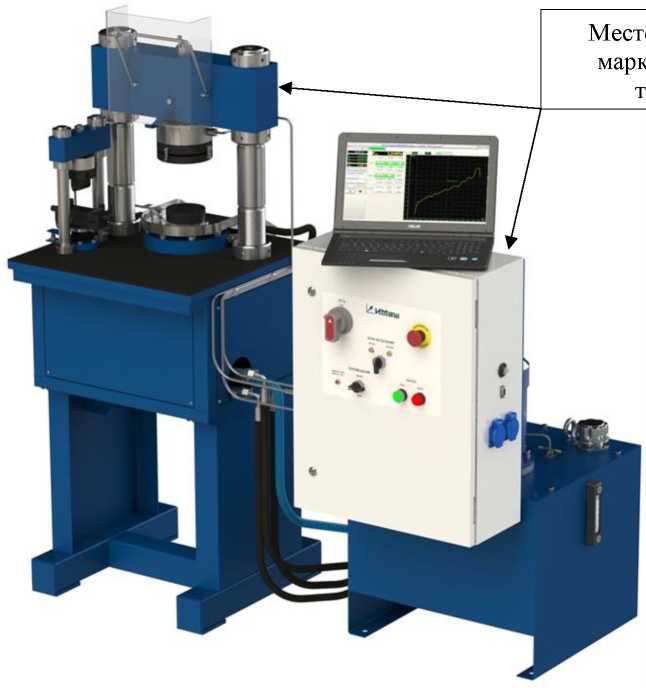

Рисунок 3- Общий вид машин МИЦИС-X/YZ-K
Место нанесения заводского номера
Место нанесения знака утверждения типа

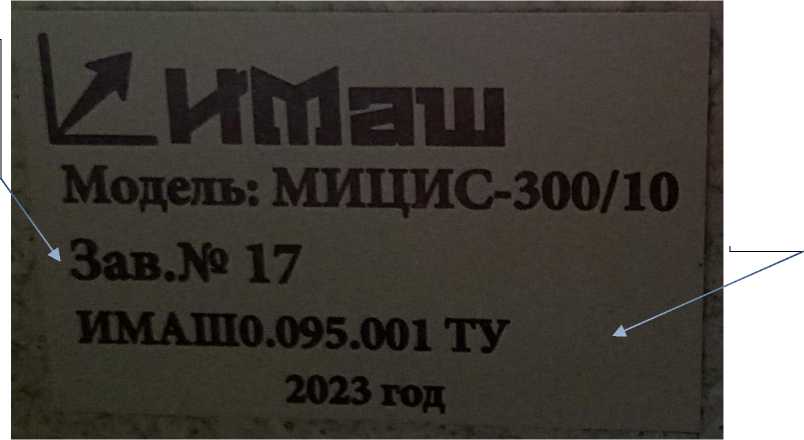

Рисунок 4 - Общий вид маркировочной таблицы

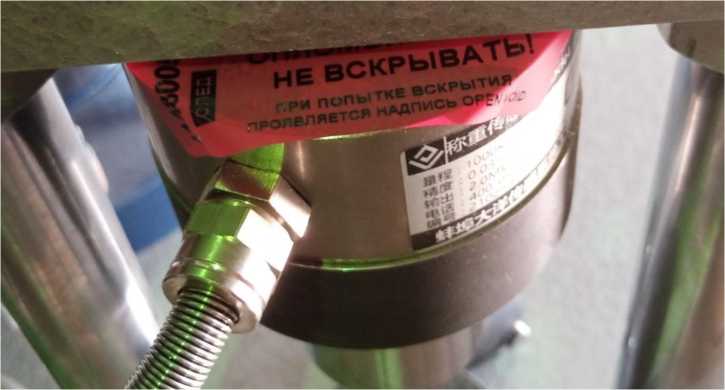

Рисунок 5 - Общий вид пломбирующих наклеек и место пломбировки датчика
силоизмерительного

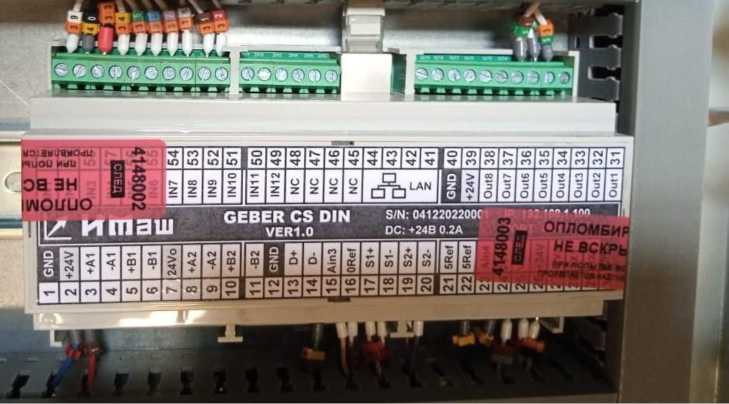

Рисунок 6 - Общий вид пломбирующих наклеек и место пломбировки контроллера
Встроенное программное обеспечение GEBER CS, являющееся метрологически значимым, устанавливается в энергонезависимую память машины во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Внешнее программное обеспечение IMTest устанавливается на персональный компьютер и служит для управления процессом испытаний, а также для отображения, обработки и хранения результатов испытаний.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | GEBER CS | IMTest |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 0x7A55C90F | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | - |
Таблица 2 - Метрологические характеристики
| Модификация машины | Диапазон измерений силы, кН | Диапазон измерений перемещения плунжера гидроцилиндра, мм | Диапазон воспроизведений скоростей нагружения, кН/с |
| MHC-5OZ-K | от 1 до 50 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| МИС-IOOZ-K | от 2 до 100 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| MHC-2OOZ-K | от 4 до 200 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| MHC-3OOZ-K | от 6 до 300 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| МИС-4-OOZ-K | от 8 до 400 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| MHC-5OOZ-K | от 10 до 500 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| MHC-6OOZ-K | от 12 до 600 | от 0,5 до 150,0 | от 0,5 до 25,0 |
| мис-ioooz-k | от 20 до 1000 | от 0,5 до 200,0 | от 1,0 до 100,0 |
| MHC-2OOOZ-K | от 40 до 2000 | от 0,5 до 200,0 | от 2,0 до 100,0 |
| MHC4-5OZ-K | от 1 до 50 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-1OOZ-K | от 2 до 100 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-2OOZ-K | от 4 до 200 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-3OOZ-K | от 6 до 300 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-4OOZ-K | от 8 до 400 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-5OOZ-K | от 10 до 500 | от 0,5 до 250,0 | от 0,5 до 25,0 |
| MHC4-6OOZ-K | от 12 до 600 | от 0,5 до 250,0 | от 1,0 до 100,0 |
| MHC4-1OOOZ-K | от 20 до 1000 | от 0,5 до 250,0 | от 1,0 до 100,0 |
| MHC4-2OOOZ-K | от 40 до 2000 | от 0,5 до 250,0 | от 2,0 до 100,0 |
| MHC4-3OOOZ-K | от 60 до 3000 | от 0,5 до 250,0 | от 2,0 до 100,0 |
| MHC4-4OOOZ-K | от 80 до 4000 | от 0,5 до 250,0 | от 2,0 до 100,0 |
| MHC4-5OOOZ-K | от 100 до 5000 | от 0,5 до 250,0 | от 2,0 до 100,0 |
| МИЦИС-200/lOZ-K - сжатие - изгиб | от 10 до 200 от 1 до 10 | от 0,5 до 40,0 от 0,5 до 30,0 | от 0,04 до 2,60 от 0,04 до 0,06 |
Продолжение таблицы 2
| Модификация машины | Диапазон измерений силы, кН | Диапазон измерений перемещения плунжера гидроцилиндра, мм | Диапазон воспроизведений скоростей нагружения, кН/с |
| МИЦИС-300/lOZ-K - сжатие - изгиб | от 10 до 300 от 1 до 10 | от 0,5 до 40,0 от 0,5 до 30,0 | от 0,04 до 2,60 от 0,04 до 0,06 |
| МИЦИС-300/^-К - сжатие - изгиб | от 10 до 300 от 1,5 до 15 | от 0,5 до 40,0 от 0,5 до 30,0 | от 0,04 до 2,60 от 0,04 до 0,06 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Пределы допускаемой относительной погрешности измерения силы при прямом ходе (нагружении), %* | ±0,5 | ±1 |
| Пределы допускаемого относительного размаха измерений (разности между наибольшим и наименьшим значениями из трех измерений) при прямом ходе, % | ±0,5 | ±1 |
| Пределы допускаемой относительной вариации измерений (разность между прямым и обратным ходами), % | ±1,0 | ±2 |
| Пределы допускаемой относительной погрешности измерений перемещения плунжера гидроцилиндра, % | ±2,0 | |
| Пределы допускаемой относительной погрешности воспроизведений скорости нагружения, % | ±5 | |
* - В зависимости от индекса «К»
Таблица 4 - Основные технические характеристики
| Модификация | Высота рабочего пространства, мм, не менее | Ширина рабочего пространства, мм, не менее | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более | Потребляемая мощность, кВт, не более |
| M№-50Z-K | 350 | 230 | 1040х1280х1230 | 430 | 1,5 |
| MHC-100Z-K | 350 | 230 | 1040x1280x1230 | 430 | 1,5 |
| M№-200Z-K | 350 | 230 | 1040x1280x1230 | 430 | 1,5 |
| MHC-300Z-K | 350 | 230 | 1040x1280x1230 | 430 | 1,5 |
| M№-400Z-K | 360 | 340 | 1350x1280x1390 | 970 | 1,8 |
| M№-500Z-K | 360 | 340 | 1350x1280x1390 | 970 | 1,8 |
| MHC-600Z-K | 360 | 340 | 1350x1280x1390 | 970 | 1,8 |
| MHC-1000Z-K | 500 | 390 | 1520x1280x1750 | 1780 | 2,7 |
| M№-2000Z-K | 610 | 530 | 1710x1280x1930 | 2970 | 2,7 |
| M№4-50Z-K | 310 | 230 | 1000x900x1420 | 400 | 1,1 |
| M№4-100Z-K | 310 | 230 | 1000x900x1420 | 400 | 1,1 |
| M№4-200Z-K | 310 | 230 | 1100x900x1420 | 550 | 1,1 |
| M№4-300Z-K | 310 | 340 | 1100x900x1420 | 550 | 1,1 |
| M№4-400Z-K | 320 | 340 | 1180x900x1420 | 820 | 1,5 |
| M№4-500Z-K | 320 | 340 | 1180x900x1420 | 820 | 1,5 |
| M№4-600Z-K | 410 | 390 | 1200x900x1750 | 1320 | 2,6 |
Продолжение таблицы 4
| Модификация | Высота рабочего пространства, мм, не менее | Ширина рабочего пространства, мм, не менее | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более | Потребляемая мощность, кВт, не более |
| M№4-1000Z-K | 410 | 390 | 1200х900х1750 | 1320 | 2,6 |
| M^4-2000Z-K | 610 | 530 | 1600x1080x2400 | 3200 | 3,0 |
| M№4-3000Z-K | 610 | 530 | 1600x1080x2400 | 3200 | 3,0 |
| M^4-4000Z-K | 610 | 530 | 2200x1080x2880 | 6800 | 4,0 |
| M№4-5000Z-K | 610 | 730 | 2200x1080x2880 | 6800 | 4,0 |
| МИЦИС-200/lOZ-K - сжатие - изгиб | 270 180 | 340 110 | 1500x880x1505 | 590 | 1,5 |
| МИЦИС-ЗОО/IOZ-K - сжатие - изгиб | 270 180 | 340 110 | 1500x880x1505 | 590 | 1,5 |
| МИЦИС-300/^-К - сжатие - изгиб | 270 180 | 340 110 | 1500x880x1505 | 590 | 1,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение, В - частота, Гц | 380 ± 20 50 ± 1 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % | от + 10 до + 35 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную таблицу методом гравировки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная МИ | В зависимости от модификации | 1 шт. |
| Персональный компьютер с программным обеспечением | - | 1 шт. |
| Формуляр | В зависимости от модификации | 1 экз. |
| Руководство по эксплуатации | В зависимости от модификации | 1 экз. |
приведены в разделе 1.10 «Порядок работы» части 3 «Руководство оператора» документа ИМАШ2.767.001РЭ «Машина испытательная МИС4. Руководство по эксплуатации», в разделе 1.8 «Порядок работы на машине МИЦИС» части 3 «Руководство оператора» документа ИМАШ2.767.002РЭ «Машина испытательная МИЦИС. Руководство по эксплуатации», в разделе 1.10 «Порядок работы» части 3 «Руководство оператора» документа ИМАШ2.767.003РЭ «Машина испытательная МИС. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ИМАШ0.095.001 ТУ «Машины испытательные МИ. Технические условия».
