| Номер в госреестре | 92246-24 |
| Наименование СИ | Комплексы для оцифровки радиографических снимков |
| Обозначение типа СИ | ЦИФРАСКАН |
| Изготовитель | Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для оцифровки радиографических снимков ЦИФРАСКАН (далее по тексту - комплексы) предназначены для измерений линейных размеров изображений объектов и дефектов на радиографических снимках путем сканирования рентгеновской пленки.
Принцип действия комплексов основан на преобразовании изображения объекта контроля (дефекта), полученного на рентгеновской плёнке (далее по тексту - плёнке) методом неразрушающего контроля, в цифровое изображение для дальнейшей его обработки, анализа и архивирования.
Комплексы состоят из промышленного сканера рентгеновских пленок протяжного типа (далее по тексту - сканер) и персонального компьютера.
Пленка направляется по роликам сканера через блок протяжки пленки в блок сканирования, где луч лазера, прошедший сквозь пленку, пропускается через щель и попадает в детекторную камеру с фотоумножителем. Фотоумножитель преобразует интенсивность лазерного излучения в электрический сигнал. Далее электрический сигнал преобразуется логарифмическим усилителем к логарифмической шкале, чтобы соответствовать оптической плотности. Аналого-цифровой преобразователь преобразует полученный аналоговый сигнал в цифровой, и полученные данные пикселей в цифровом формате передаются сканером на компьютер через интерфейс USB.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на заднюю панель комплекса методом наклеивания этикетки.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.

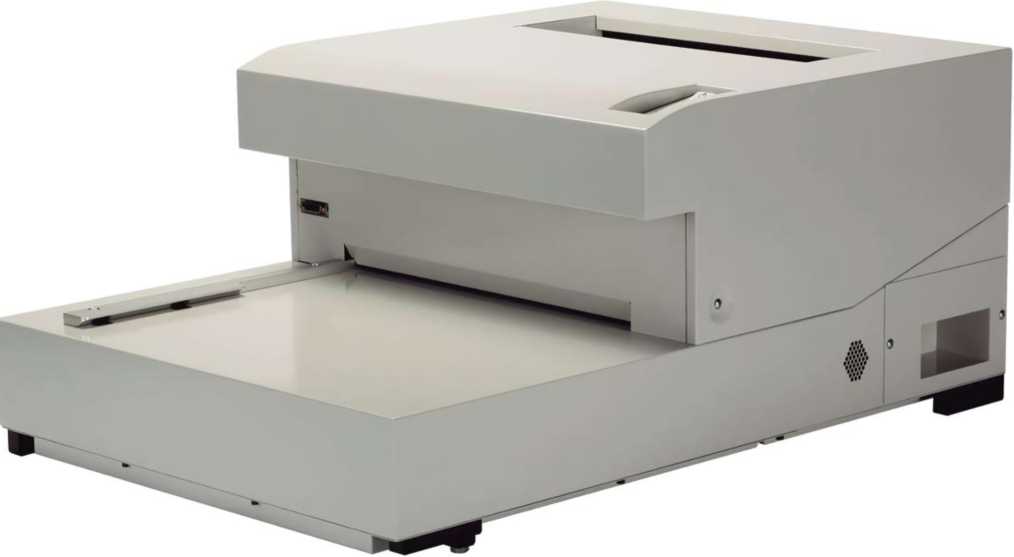

Фотография общего вида комплексов представлена на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

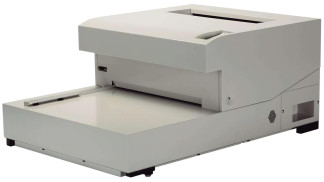

Рисунок 1 - Общий вид комплексов

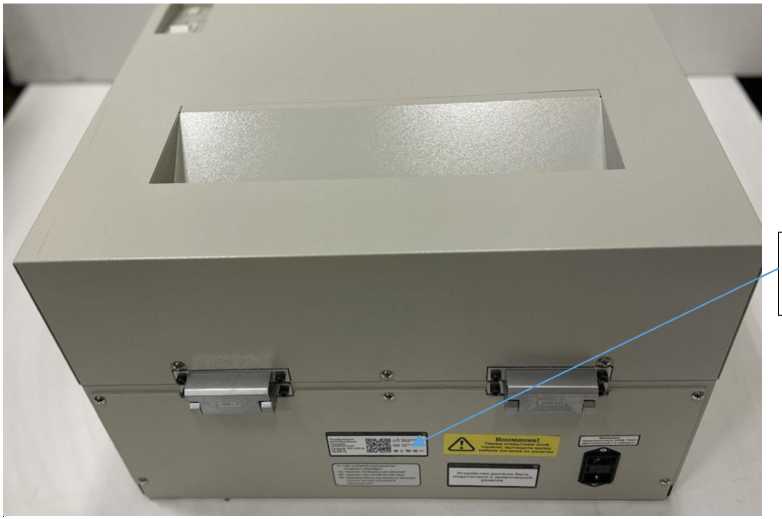

Место нанесения
заводского номера
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) Дисофт выполняет функции управления комплексом, сканирования плёнок, обработки результатов измерений, создания и сохранения файлов с данными сканирования и их архивирование.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Дисофт |
| Номер версии (идентификационный номер) ПО | не ниже 002.269 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплексов
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от 0,5 до 500,0 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±(0,1+0,005-L*) |
| * L - измеренный размер дефекта, мм. | |
Таблица 3 - Основные технические характеристики комплексов
| Наименование характеристики | Значение |
| Размер области сканирования (по ширине), мм, не более | 365 |
| Минимальная длина сканируемой рентгеновской пленки, мм | 200 |
| Разрешение сканирования, мкм | от 50 до 500 |
| Оптическое разрешение, мкм | 50 |
| Диапазон показаний оптической плотности, Б | от 0 до 4,7 |
| Время сканирования, с, не более - для размера пленки 355*432 мм, качественный режим, разрешение сканирования 50 мкм; - для размера пленки 355*432 мм, скоростной режим, разрешение сканирования 200 мкм | 120 7 |
| Глубина цвета, бит | 12 |
| Размер пленки (длина*ширина), см | от 20,32 * 25,40 до 35,56 * 129,54 |
| Масса, кг, не более | 56 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 764 526 330 |
| Электропитание: - напряжение, В; - частота, Гц | от 200 до 240 50 ± 1 |
| Потребляемая мощность, Вт, не более | 300 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % | от +15 до +30 от 30 до 75 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс для оцифровки радиографических снимков: - сканер рентгеновских пленок протяжного типа - персональный компьютер (ноутбук) | ЦИФРАСКАН | 1 шт. |
| Пленка-трафарет для цифровой радиографии | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 6 «Сканирование» Руководства по эксплуатации.
ТУ 26.51.66-005-18299092-2023 «Комплекс для оцифровки радиографических снимков ЦИФРАСКАН. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
