Источники-измерители АКИП-1602, 92248-24

Назначение

Источники-измерители АКИП-1602 (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току.

Описание

Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство поглощения тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления на исследуемый объект подается испытательный ток и измеряется падение напряжения на объекте, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или задается пользователем. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением до 6^ разрядов (модификации АКИП-1602/1, АКИП-1602/1А).

Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.

На передней панели источников расположены: дисплей, кнопки управления, кнопка включения, порт USB. Управление режимами работы, выбор и регулировка параметров, включение и переключение между лицевой и задней панелями измерительных входов/выходов источников осуществляется с передней панели специальными кнопками.

На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, RS232), измерительные разъемы (для модификаций АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А).

Источники выпускаются в семи модификациях АКИП-1602/1, АКИП-1602/1А, АКИП1602/2, АКИП-1602/2А, АКИП-1602/3, АКИП-1602/3А, АКИП1602/4. Модификации различаются разрядностью дисплея, максимальными значениями выходного напряжения и тока, количеством выходных каналов.

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.

Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

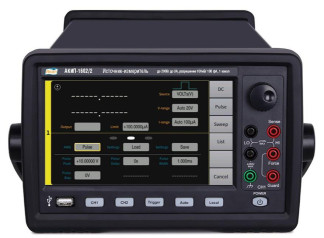

Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.

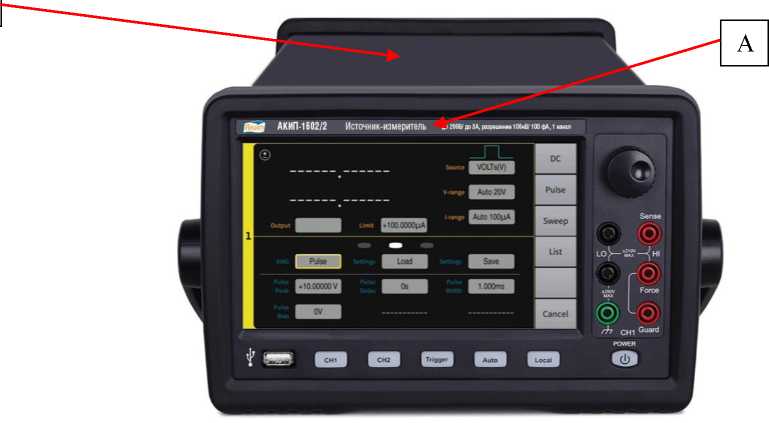

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)

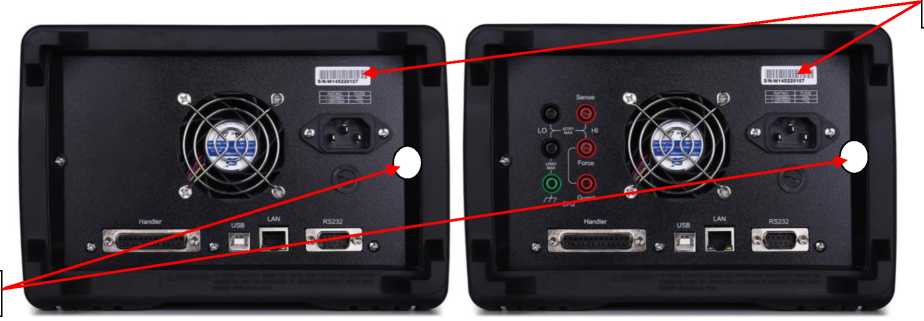

Рисунок 2 - Схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г)

Программное обеспечение

Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики1)

Продолжение таблицы 2

Продолжение таблицы 2___________________________________________________________

Примечания:

1) нормируются при температуре окружающего воздуха от +18 °С до +28 °С после прогрева источника в течение 60 минут;

2) нормируется при температуре окружающего воздуха от 0 °С до +17,9 °С, от +28,1 °С до +50 °С;

3) скорость (воспроизведения или измерения) - нормальная (TPLC).

Для скорости 0,1TLC дополнительная погрешность составляет 0,01 % от установленного предела (кроме предела 10 нА, для которого дополнительная погрешность составляет 0,1 %).

Для скорости 0,01 PLC дополнительная погрешность составляет 0,05 % от установленного предела (кроме пределов 10 и 100 нА, для которых дополнительная погрешность составляет 1 %);

4) - кроме модификации АКИП-1602/4;

5) - кроме модификаций АКИП-1602/4, АКИП-1602/2, АКИП-1602/2А;

NTLC - число периодов колебаний тока в сети питания.

Iom - значение измеряемой силы тока, А;

Ios - значение воспроизводимой силы тока, А;

Uom - значение измеряемого напряжения, В;

Uos - значение воспроизводимого напряжения, В;

R - значение измеряемого сопротивления, Ом.

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность

Сведения о методах измерений

приведены в п. 7 «Описание работы с прибором/ Function» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Стандарт предприятия «Источники-измерители АКИП-1602».
