Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000, 92255-24

Назначение

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.

Описание

Принцип действия резервуара основан на заполнении его нефтью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1). Табличка крепится к стенке резервуара.

Резервуар РВС-5000 с заводским номером P1-ABJ63301 расположен на территории берегового комплекса подготовки нефти «Чайво» по адресу: Сахалинская область, Ногликский район.

Общий вид резервуара РВС-5000 приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

API STANDARD 620

APPENDIX ПРИЛОЖЕНИЕ

EDITION

РЕДАКЦИЯ

NOM.DIAMETER.m НОМ.ДИАМЕТР.м NOM.CAPACITY.cub.nl НОМ.ЕМКОСТЬ,куб.м DESIGN SPECIFIC GRAVITY РАСЧ.ОТНОС.ПЛОТН.

DESIGN PRESSURE (kPa) РАСЧ.ДАВЛЕНИЕ (кПа) PURCHASER'S TANK NO. НОМЕР РЕЗЕРВУАРА

ITENTH.Q2.2002

10.0Т 02.2002

119.000

Г5000

ГоЖ

CH

| P1-ABJ63501 I

MANUFACTURER'S SERIAL NO । 2392В 1 НОМЕР ИЗГОТОВИТЕЛЯ

YEAR COMPLETED ГОД СДАЧИ ADDENDUM NO. НОМЕРА РЕВИЗИЙ NOMINAL HEIGHT.m НОМ.ВУСОТА.м DESIGN LIQUID LEVEL,m ПРОЕКТ.УР.ПРОД..И MAX.TEST LEVEL МАКС. УР. ПРИ -ИСПИТ DESIGN METAL TEMP. РАСЧ.ТЕМП.МЕТАДЛА MAX OPERATING TEMP, МАКС.РАБ.ТЕМПЕР. PARTIAL STRESS RELIEF

ТЕРМООБРАБОТКА

SffiZZZl

16.600.

|~1В~0б0

ммиш» ь.

| 50.4° С

INO/HEt

Рисунок 1 - Маркировочная табличка

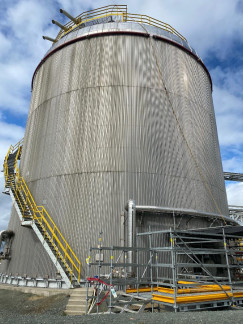

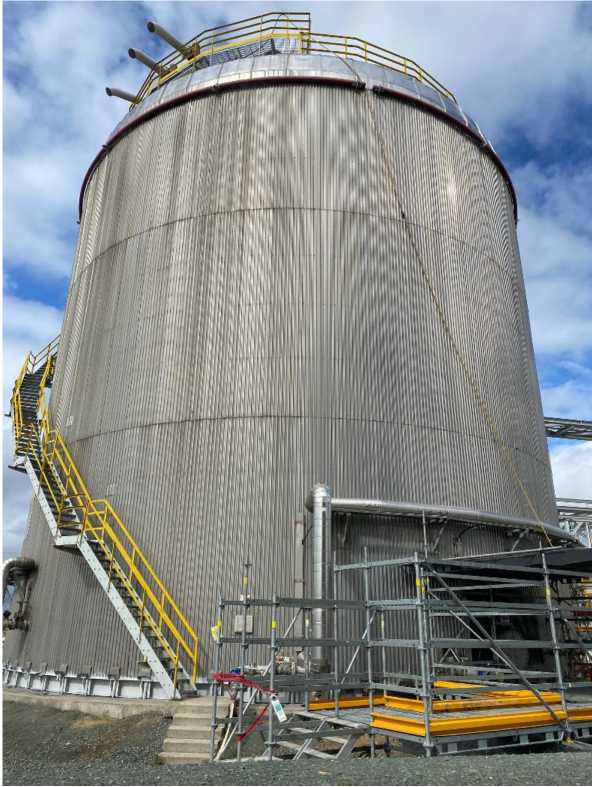

Рисунок 2 - Общий вид резервуара РВС-5000

Пломбирование резервуара РВС-5000 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
