| Номер в госреестре | 92256-24 |
| Наименование СИ | Контроллеры сбора данных |
| Обозначение типа СИ | ZET |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 03.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры сбора данных ZET (далее - контроллеры) предназначены для измерений напряжения постоянного и переменного электрического тока, частоты сигналов.
Принцип действия контроллеров в режиме приема и анализа сигналов основан на аналого-цифровом преобразовании напряжений с первичных датчиков (в комплект не входят) через интервалы времени с заданной частотой, и последующей обработке результатов с помощью различных программ анализа спектра сигналов, позволяющих извлекать из полученного массива данных необходимые характеристики сигналов. Контроллеры позволяют осуществлять октавный и 1/3-октавный анализ на основе параллельных цифровых фильтров (17 октавных и 52 1/3-октавных фильтров), производить узкополосный спектральный анализ (сигналы регистрируются в диапазоне частот от постоянной составляющей до 160 000 Гц). Для анализа сигналов используются алгоритмы преобразований Фурье, фильтры с бесконечной импульсной характеристикой (БИХ фильтры) и конечной импульсной характеристикой (КИХ фильтры). Результаты анализа могут использоваться в целях измерения и контроля параметров вибрации, частоты вращения вала, коэффициента гармоник и других параметров. Обработка измерительной информации осуществляется специализированным программным обеспечением (ПО), установленном на внешнем компьютере, которое обеспечивает последующую выдачу результатов измерений для отображения на внешних устройствах.
К настоящему типу средств измерений относятся контроллеры следующих модификаций:
ZET 030-P - портативные регистраторы-анализаторы спектра, предназначенные для проведения мобильного мониторинга состояния оборудования, например в целях профилактического обслуживания;
ZET 030-I - анализаторы спектра в индустриальном корпусе, предназначенные для установки на DIN-рейку в распределительных шкафах с измерительной аппаратурой;
ZET 037A - анализаторы спектра в виде модульной платы в формате Eurocard 3U согласно ГОСТ 28601.3-90, предназначенные для установки в крейтовую систему.
Контроллеры поддерживают подключение одиночных тензорезисторов по 1/4-мостовой схеме.
В контроллерах реализован метрологический диагностический самоконтроль, при ежегодном проведении которого изготовитель увеличивает гарантийный срок контроллера.
Контроллеры также имеют функцию регистрации сигналов (сохранения в памяти оцифрованных значений сигнала, с последующей записью на накопитель информации) с опцией «циклическая запись». Оцифрованные сигналы записываются и сохраняются небольшими отрезками по несколько минут в виде отдельных файлов, самые старые файлы удаляются при нехватке места на накопителе и перезаписываются самыми новыми.
Общий вид контроллеров представлен на рисунках 1 - 3.
Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на нижнюю панель (нижнюю сторону печатной платы для модификации ZET 037A) контроллера на несъемный элемент конструкции корпуса. Места нанесения заводских номеров указаны на рисунке 4.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование контроллеров не предусмотрено.

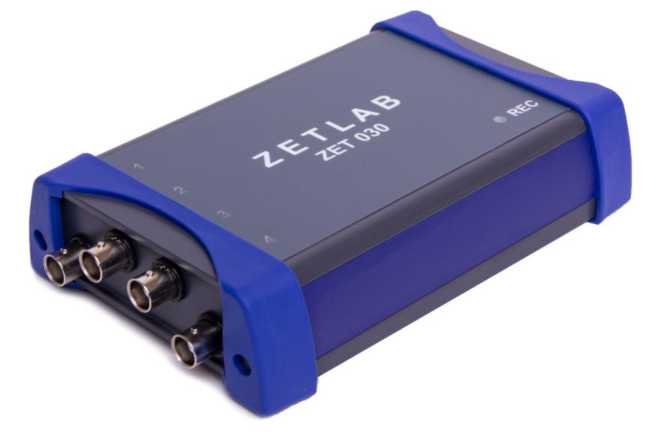

Рисунок 1 - Общий вид контроллеров модификации ZET 030-P
Рисунок 2 - Общий вид контроллеров модификации ZET 030-I

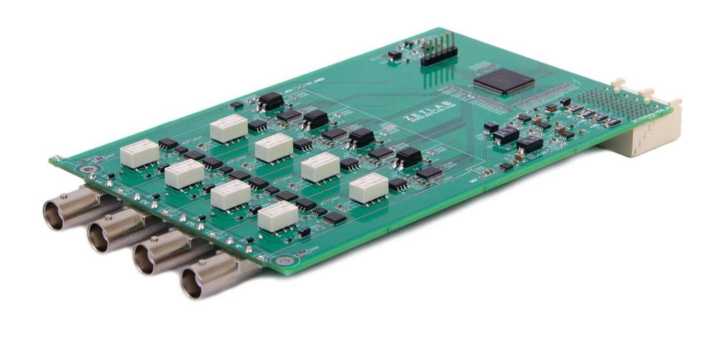

Рисунок 3 - Общий вид контроллеров модификации ZET 037A
Место нанесения заводского номера

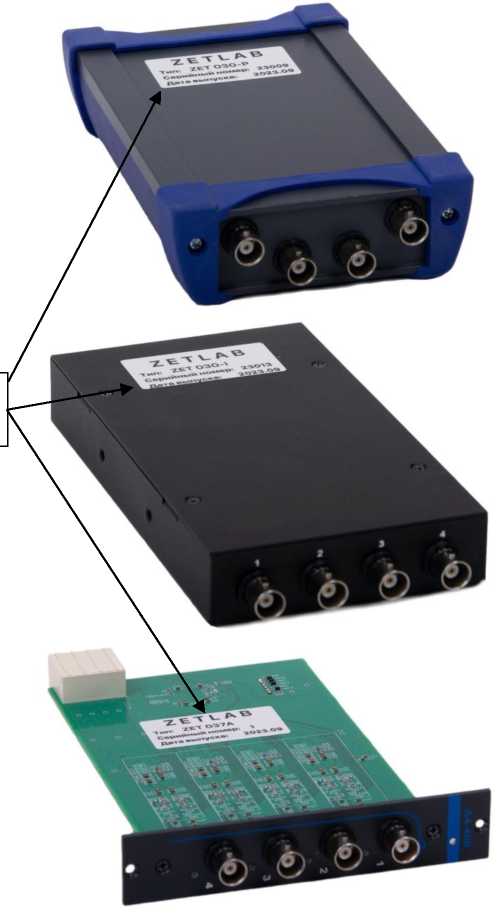

Рисунок 4 - Места нанесения заводских номеров контроллеров
Программное обеспечение (ПО) контроллеров представляет собой специализированное ПО ZETLAB, устанавливаемое на персональный компьютер, которое поставляется совместно с контроллерами и может работать на нескольких вычислительных платформах (Windows или Linux). ПО ZETLAB обеспечивает анализ данных, а также считывание текущей измерительной информации, расчёт параметров оцифрованных сигналов и отображение информации на мониторе. Метрологически значимой частью ПО является библиотека MetrologicalCode.dll из состава ПО ZETLAB, устанавливаемого на ПК, которая обеспечивает вычисление параметров сигналов и вывод результатов на индикаторы.
Использование цифрового идентификатора метрологически значимой части ПО позволяет однозначно определить подлинность файла и отсутствие его модификаций.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики контроллеров, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ПО.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZETLAB |
| Номер версии (идентификационный номер) ПО, не ниже | 22.02.2022 |
| Цифровой идентификатор ПО (для Windows 1) | 6c8fa28942b3337e79341d74e4 4ecca0 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| Примечание 1 - Цифровой идентификатор ПО для Linux (контрольная сумма исполняемого кода) указывается в паспорте на поставляемое устройство | |
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение характеристики | |
| модификации ZET 030-P ZET 030-I | модификация ZET 037A | |
| Диапазон рабочих частот, Гц | от постоянной (0 Гц) до | составляющей 160000 Гц |
| Пределы допускаемой основной относительной погрешности измерений частоты сигналов | ±540-5 | ±10-5 |
| Диапазон измерений напряжения постоянного электрического тока, В | от -10 до +10 | |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного электрического тока, В | ±(0,001-иизм + 0,001) | |
| Диапазон измерений напряжения переменного электрического тока, В | от 0,001 до 10 | |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного электрического тока на частоте 1000 Гц, В | ±(0,001-иИЗм + 0,0001) | |
| Неравномерность амплитудно-частотной характеристики (АЧХ) измерительных каналов относительно опорной частоты 1 кГц, дБ, не более: в диапазоне частот от 0,1 до 90000 Гц включ. в диапазоне частот св. 90000 до 120000 Гц включ. в диапазоне частот св. 120000 до 160000 Гц включ. | 0,05 0,10 0,30 | |
| Диапазон измерений коэффициента гармоник в диапазоне частот первой гармоники от 3 до 20000 Гц, % | от 0,01 до 90 | |
| Пределы допускаемой основной абсолютной погрешности измерений коэффициента гармоник, % | ±(0,06- Кг + 0,02) | |
| Диапазон частот анализируемых сигналов, Гц: - в режиме октавный анализ - в режиме 1/3-октавный анализ | от 1 до 64000 от 1 до 125000 | |
| Класс допуска для затухания октавных фильтров по ГОСТ Р 70024.1-2022 | 1 | |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающего воздуха на каждые 10 °С от нормальных значений (от +21 до +25 °С), % | 0,05 | |
Примечание - иизм, В - измеренное значение напряжения постоянного или переменного электрического тока; Кг, % - измеренное значение коэффициента гармоник
| Таблица 3 - Основные технические характе] | ристики контроллеров | ||
| Наименование характеристики | Значение характеристики | ||
| модификация ZET 030-P | модификация ZET 030-I | модификация ZET 037A | |
| Напряжение питания, В | от 4,5 до 5,5 | от 4,5 до 5,5 от 9 до 24 | - |
| Потребляемая мощность, Вт, не более | 3 | 3 | 2,5 |
| Интерфейс обмена данными | USB 2.0 High-Speed | USB 2.0 High-Speed; Ethernet | ZBUS |
| Габаритные размеры, мм, не более: высота длина ширина | 38 162 104 | 26 172 91 | 26 185 130 |
| Масса, кг, не более | 0,7 | 0,7 | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С без конденсации влаги) %, не более - атмосферное давление, кПа | от +5 до +40 90 от 66 до 106,6 | от -40 до +80 90 от 66 до 106,6 | от +5 до +40 90 от 66 до 106,6 |
| Время непрерывной работы в сутки, ч | 24 | ||
| Средняя наработка на отказ, ч, не менее | 45000 | ||
| Средний срок службы, лет | 10 | ||
наносится методом лазерной печати, либо другим типографским способом на титульный лист паспорта контроллера.
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение 1 | Количество, шт. |
| Контроллер сбора данных ZET | ZET 030-P ZET 030-I ZET 037A | 1 |
| Электронный носитель с программным обеспечением | - | 1 |
| Паспорт | ЭТМС.411168.009 ПС | 1 |
| Руководство по эксплуатации | ЭТМС.411168.009 РЭ | 1 |
| Примечание - 1 - Модификация контроллера и документы в соответствии с заказом | ||
приведены в разделе 4 «Работа с контроллером» документа ЭТМС.411168.009 РЭ
«Контроллеры сбора данных ZET. Руководство по эксплуатации».
ЭТМС.411168.009 ТУ «Контроллеры сбора данных ZET. Технические условия»;
ГОСТ 8.762-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты».
