Мерник технический 1-го класса вертикальный МТВТ-1, 92261-24

Назначение

Мерник технический 1-го класса вертикальный МТВТ-1 (далее - мерник) предназначен для измерений объёма спирта и водно-спиртовых растворов.

Описание

Принцип действия мерника основан на заполнении его жидкостью до уровня, соответствующего значениям вместимости (не менее 20 % номинальной вместимости), указанным на шкалах, или полном сливе жидкости после заполнения мерника до определенного уровня.

Мерник состоит из металлического сварного сосуда цилиндрической формы с конусным днищем. В вертикальной плоскости мерника расположены смотровые окна и шкальные пластины с отметками, соответствующими определенной вместимости. В верхней части мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Мерник оборудован крышкой, в которой имеется устройство для сообщения внутренней полости мерника с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке днищ мерника имеется патрубок с краном для слива жидкости. Мерник установлены на опорах по отвесу в вертикальном положении. На мернике расположены три крана для отбора проб и патрубок для установки термометра.

Заводской номер в виде цифрового обозначения, состоящий из четырех арабских цифр с математическим символом, нанесен методом фотопечати на информационную табличку, расположенную на боковой поверхности мерника.

К средствам измерений данного типа относится мерник технический 1-го класса вертикальный МТВТ-1 заводской № 139/1.

Знак утверждения типа на средство измерений не наносится.

Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.

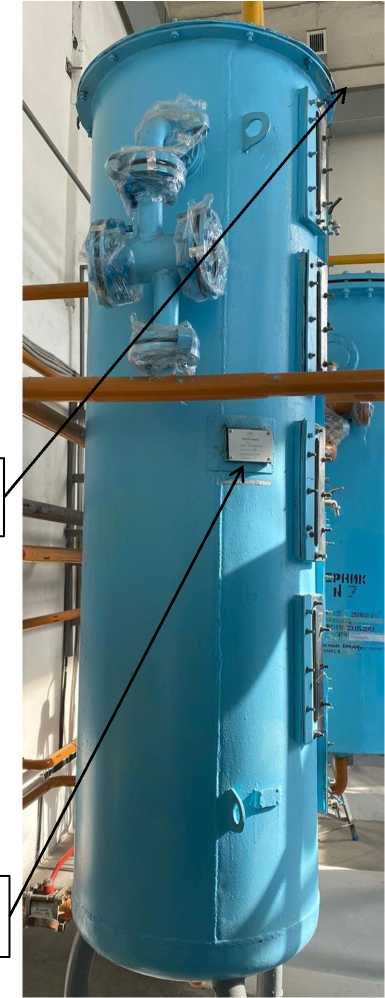

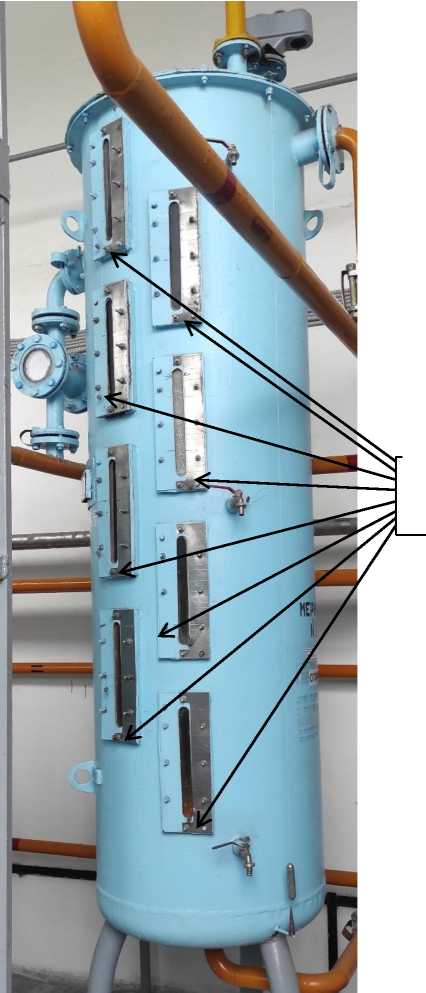

Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлены на рисунке 1.

Места нанесения знака поверки

Место нанесения заводского номера

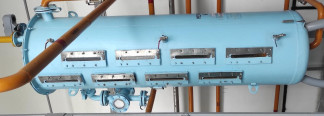

Рисунок 1 - Общий вид мерника технического 1-го класса вертикального МТВТ-1 № 139/1 с указанием мест пломбировки и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 паспорта «Мерник технический 1-го класса вертикальный МТВТ-1. Паспорт».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
