Мерники технические 1-го класса вертикальные МТ-250, 92262-24

Назначение

Мерники технические 1-го класса вертикальные МТ-250 (далее - мерники) предназначены для измерений объёма спирта и водно-спиртовых растворов.

Описание

Принцип действия мерников основан на заполнении их жидкостью до уровня, соответствующего значениям вместимости (не менее 20 % номинальной вместимости), указанным на шкалах, или полном сливе жидкости после заполнения мерника до определенного уровня.

Мерники состоят из металлического сварного сосуда цилиндрической формы с конусным днищем. В вертикальной плоскости мерников расположены смотровые окна и шкальные пластины с отметками, соответствующими определенной вместимости. В верхней части мерников установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Мерники оборудованы крышкой, в которой имеется устройство для сообщения внутренней полости мерников с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке днищ мерников имеется патрубок с краном для слива жидкости. Мерники установлены на опорах по отвесу в вертикальном положении. На мерниках расположены три крана для отбора проб и патрубок для установки термометра.

Заводской номер в виде цифрового обозначения, состоящий из пяти арабских цифр с математическим символом, нанесен методом фотопечати на информационную табличку, расположенную на боковой поверхности мерников.

К средствам измерений данного типа относятся мерники технические 1-го класса вертикальные МТ-250 заводские №№ 9127-1 и 9127-3.

Знак утверждения типа на средство измерений не наносится.

Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.

Общий вид мерников, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлены на рисунках 1 и 2.

Место нанесения заводского номера

Места нанесения знака поверки

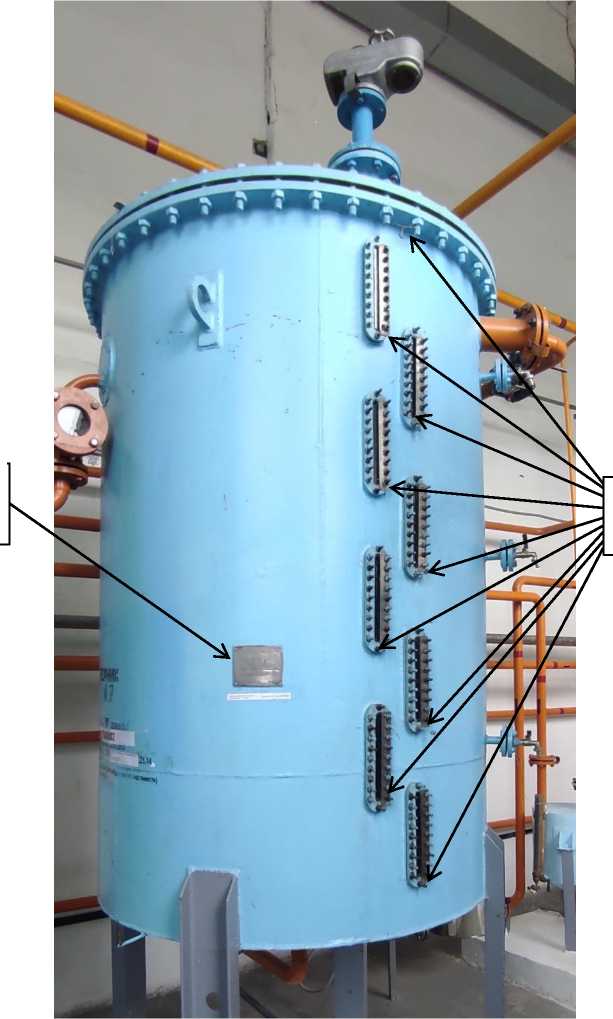

Рисунок 1 - Общий вид мерника технического 1-го класса вертикального МТ-250 № 9127-3 с указанием мест пломбировки и места нанесения заводского номера

Место нанесения заводского номера

Места нанесения знака поверки

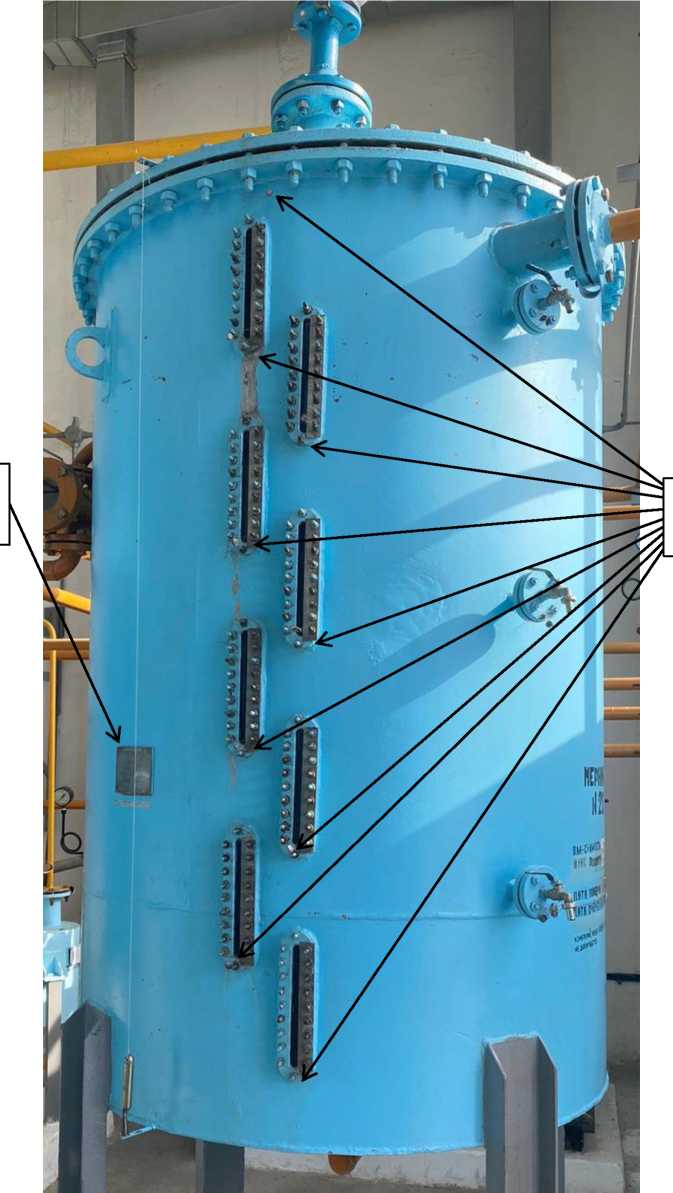

Рисунок 2 - Общий вид мерника технического 1-го класса вертикального МТ-250 № 9127-1 с указанием мест пломбировки и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 паспорта «Мерник технический 1-го класса вертикальный МТ-250. Паспорт».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
