| Номер в госреестре | 92264-24 |
| Наименование СИ | Измерители параметров трансформаторов |
| Обозначение типа СИ | КОЭФФИЦИЕНТ-М |
| Изготовитель | Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров трансформаторов КОЭФФИЦИЕНТ-М (далее - измерители) предназначены для измерений силы переменного электрического тока, напряжения переменного электрического тока, частоты, угла фазового сдвига между напряжением и силой тока, активной электрической мощности.
Измерители предназначены для измерений параметров трансформаторов напряжений, в том числе для оценки угла фазового сдвига между напряжениями, коэффициента трансформации, коэффициента мощности и сопротивления короткого замыкания.
Принцип работы измерителей основан на одновременном измерении силы тока, напряжения, угла сдвига фаз между сигналами и последующем вычислении необходимых параметров.
Конструкция измерителей выполнена в пластмассовом кейсе либо в металлическом прямоугольном корпусе.
Измерители выпускаются в следующих модификациях: КОЭФФИЦИЕНТ-М-501 (однофазный), КОЭФФИЦИЕНТ-М-503 (трёхфазный), КОЭФФИЦИЕНТ-М-2022Ц (трёхфазный), отличающихся количеством измерительных каналов, конструктивным исполнением, размещением органов управления. Связь измерителей с внешними устройствами осуществляется через волоконно-оптический интерфейс.
Фотографии общего вида, обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводских номеров и мест нанесения знака утверждения типа представлены на рисунке 1.
Измерители КОЭФФИЦИЕНТ-М-501 и КОЭФФИЦИЕНТ-М-503 пломбируются от несанкционированного доступа нанесением мастики на головку винта, находящегося в нижней части корпуса. Измерители КОЭФФИЦИЕНТ-М-2022Ц пломбируется от несанкционированного доступа при помощи двух пломбировочных чашек, находящихся в нижнем углу передней и задней панелей, и наклеиванием пленочной пломбы сбоку корпуса в месте стыка верхней и нижней крышек корпуса.
Знак поверки непосредственно на измерители не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится рукописным способом в руководство по эксплуатации, методом лазерной гравировки на лицевую панель всех модификаций, а также на табличку, находящуюся на крышке корпуса модификаций КОЭФФИЦИЕНТ-М-501 и КОЭФФИЦИЕНТ-М-503.
а)
Место нанесения заводского номера и знака утверждения типа
Место для пломбирования
вой
ВХОД
КОЭФФИЦИЕНТ*М*2022Ц _ НН
Место нанесения заводского номера и знака утверждения типа
Место для пломбирования
в)

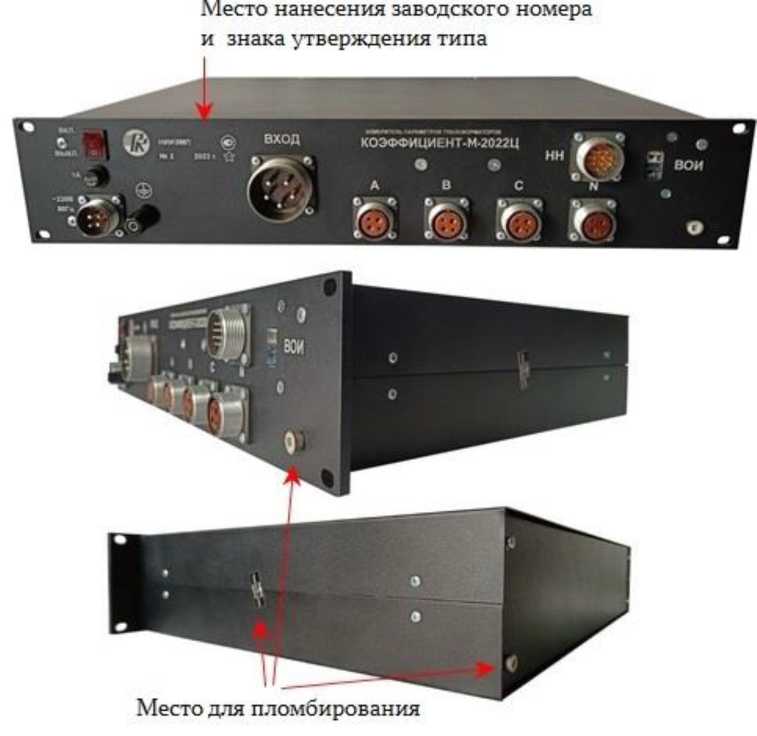

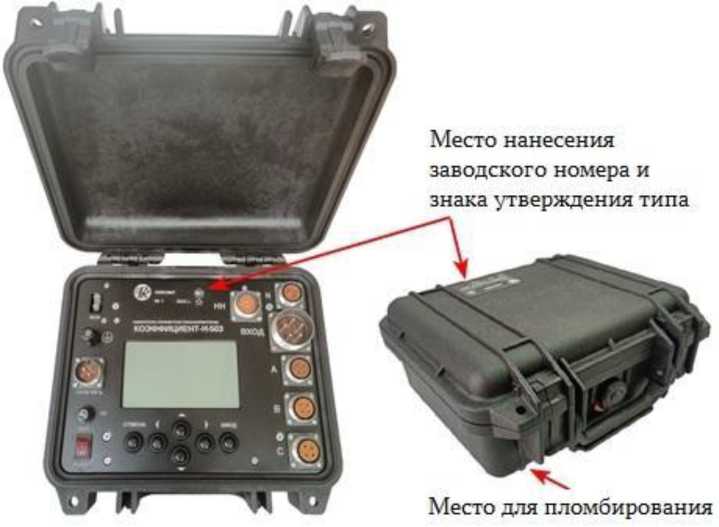

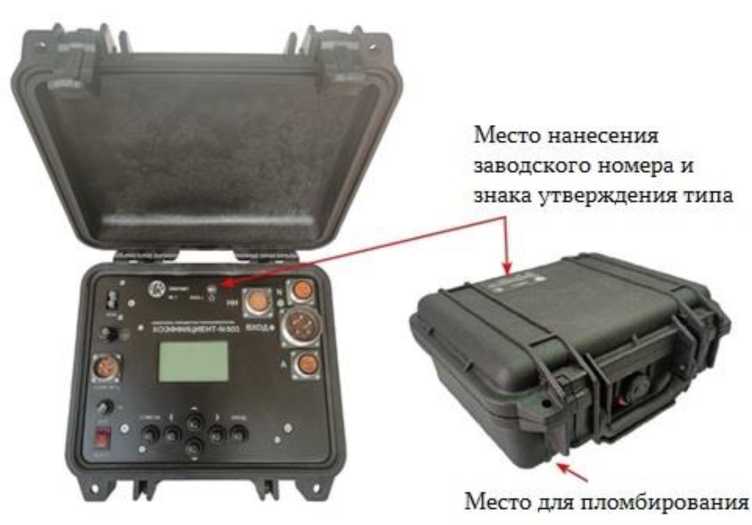

Рисунок 1 - Общий вид, обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводского номера и знака утверждения типа
а) КОЭФФИЦИЕНТ-М-503; б) КОЭФФИЦИЕНТ-М-2022Ц; в) КОЭФФИЦИЕНТ-М-501
Измерители имеют встроенное и внешнее программное обеспечение (далее - ПО).
Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | K-501.hex (КОЭФФИЦИЕНТ-М-501) |
| K-503.hex (кОЭФФИЦИЕНТ-М-50з) | |
| K-2022C.hex (КОЭФФИЦИЕНТ -М-2022Ц) | |
| Номер версии (идентификационный номер) ПО | v.1.0.0 |
| Цифровой идентификатор ПО | 3BA4B6F383EFAB01803D15D798982700 (КОЭФФИЦИЕНТ-М-501) |
| A6F74174AC634252D1615A29E90F37A7 (КОЭФФИЦИЕНТ-М-503) | |
| F528F3BA824B6A7CDD14EC2BE91DDE23 (КОЭФФИЦИЕНТ-М-2022Ц) | |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Всё внешнее ПО также является метрологически значимым. Оно позволяет отображать результаты измерений через волоконно-оптический интерфейс. Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КОЭФФИЦИЕНТ-50 |
| Номер версии (идентификационный номер) ПО | v.1.0.0 |
| Цифровой идентификатор ПО | 36B4162A950880C4782D7CB991DF8150 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники, В - по входу «NABC» или «NA» - по входу «НН» | от 50 до 500 от 0,5 до 5; от 5 до 50; от 50 до 500 | ||
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники, % | ± | 0,2 + 0,02 • (иК — 1) | |
| 2 Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники, А | от 0,005 до 0,05 от 0,05 до 0,5 от 0,5 до 5 от 5 до 50 | ||
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники, %, в диапазонах: - от 0,005 до 0,05 А включ. - св. 0,05 до 0,5 А - от 0,5 до 5 А - от 5 до 50 А | |||
| ± ± | 0,25 + 0,05 • (IK — 1) 0,25 + 0,025 • (IK— 1) | ||
| Диапазон измерений угла фазового сдвига между напряжением и током, ° | от -180 до +180 | ||
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током, ° | ± | 0,25 + 0,025 • (иК + "К) | |
| 3Диапазоны измерений активной электрической мощности, Вт (от 0,01-Ik-Uk-Kp до Ir-Ur-Kp) | от 0,25-Кр до 25 (Ir = 0,05 А) от 2,5-Kp до 250 (Ir = 0,5 А) от 25-Kp до 2500 (Ir = 5 А) от 250-Kp до 25000 (Ir = 50 А) | ||
| Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, % | ± 0,5 + 0,025 • (ЦК + 1к - 2) + 0-6'(|Kp| '). | 1 |
| Диапазон измерений частоты переменного напряжения и тока, Гц | от 45 до 65 | |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,05 | |
| Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, в долях от основной | 0,3 | |
| Примечания. 1 Uk - верхний предел измерений напряжения равный 5; 50; 500 В 2 Ik - верхний предел измерений тока равный 0,05; 0,5; 5; 50 А 3 Кр - коэффициент мощности | ||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний коэффициента мощности Кр | от -1,0 до +1,0 |
| Коэффициент искажения синусоидальности измеряемого переменного тока, %, не более | 20 |
| Максимальная потребляемая мощность от сети электропитания, В^А, не более | 15 |
| Габаритные размеры, мм, не более (длина^ширина^высота): - КОЭФФИЦИЕНТ-М-501 - КОЭФФИЦИЕНТ-М-503 - КОЭФФИЦИЕНТ-М-2022Ц | 275 х 255 х 130 275 х 255 х 130 495 х 350 х 100 |
| Масса, кг, не более: - КОЭФФИЦИЕНТ-М-501 - КОЭФФИЦИЕНТ-М-503 - КОЭФФИЦИЕНТ-М-2022Ц | 3,5 3,5 6,0 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питающей сети переменного тока, В - частота питающей сети, Гц | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) от 215,6 до 224,4 от 49,5 до 50,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питающей сети переменного тока, В - частота питающей сети, Гц | от -15 до +45 до 80 от 84 до 106,7 (от 630 до 800) от 198 до 242 от 49 до 51 |
наносится методом лазерной гравировки на лицевые панели измерителей, а также печатным способом на титульный лист руководства по эксплуатации.
Комплект поставки представлен в таблицах 5-8.
Таблица 5 - Комплект поставки измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-50
| Наименование | Обозначение | Количество |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-5 01 | РУКЮ.411722.003 | 1 шт. |
| Кабель питания КП 3 м | РУКЮ.685631.033 | 1 шт. |
| Кабель измерительный поверочный КИП1 1 м | РУКЮ.685614.004 | 1 шт. |
| Кабель измерительный поверочный КИП-НН 1 м | РУКЮ.685612.003 | 1 шт. |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-501. Руководство по эксплуатации | РУКЮ.411722.003РЭ | 1 экз. |
| USB флеш-накопитель с программным обеспечением РУКЮ.00544 | — | 1 шт. |
| Комплект упаковочный | РУКЮ.305612.530 | 1 шт. |
Таблица 6 - Комплект поставки измерителя параметров трансформаторов КОЭФФИЦИЕНТ -М503
| Наименование | Обозначение | Количество |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-5 03 | РУКЮ.411722.001 | 1 шт. |
| Кабель питания КП 3 м | РУКЮ.685631.033 | 1 шт. |
| Кабель измерительный поверочный КИП3 1 м | РУКЮ.685614.003 | 1 шт. |
| Кабель измерительный поверочный КИП-НН 1 м | РУКЮ.685612.003 | 1 шт. |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503. Руководство по эксплуатации | РУКЮ.411722.001РЭ | 1 экз. |
| USB флеш-накопитель с программным обеспечением РУКЮ.00544 | — | 1 шт. |
| Комплект упаковочный | РУКЮ.305612.528 | 1 шт. |
Таблица 7 - Комплект поставки измерителя параметров трансформаторов
КОЭФФИЦИЕНТ-М-2022Ц
| Наименование | Обозначение | Количество |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц | РУКЮ.411722.002 | 1 шт. |
| Кабель питания КП 3 м | РУКЮ.685631.033 | 1 шт. |
| Кабель измерительный поверочный КИП3 1 м | РУКЮ.685614.003 | 1 шт. |
| Кабель измерительный поверочный КИП-НН 1 м | РУКЮ.685612.003 | 1 шт. |
| Кабель волоконно-оптический КВО 4,5 м | РУКЮ.685621.049 | 1 шт. |
| Модуль интерфейсный USB-BQ1 (с кабелем USB) | РУКЮ.468153.001 | 1 шт. |
| Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц. Руководство по эксплуатации | РУКЮ.411722.002РЭ | 1 экз. |
| USB флеш-накопитель с программным обеспечением РУКЮ.00544 | — | 1 шт. |
| Комплект упаковочный | РУКЮ.305612.529 | 1 шт. |
Таблица 8 - Комплектующие для измерителей, поставляемые по отдельному заказу
| Наименование | Обозначение | Количество, шт. |
| Кабель измерительный КИ3-2 2 м | РУКЮ.685614.005 | 1 |
| Кабель измерительный КИ3-5 5 м | РУКЮ.685614.005-01 | 1 |
| Кабель измерительный КИ3-10 10 м | РУКЮ.685614.005-02 | 1 |
| Кабель измерительный КИ3-15 15 м | РУКЮ.685614.005-03 | 1 |
| Кабель измерительный КИ3-30 30 м | РУКЮ.685614.005-04 | 1 |
| Кабель измерительный КИ3-50 50 м | РУКЮ.685614.005-05 | 1 |
| Кабель измерительный КИ3-НН-2 2 м | РУКЮ.685612.004 | 1 |
| Кабель измерительный КИ3-НН-5 5 м | РУКЮ.685612.004-01 | 1 |
| Кабель измерительный КИ3-НН-5 10 м | РУКЮ.685612.004-02 | 1 |
| Кабель измерительный КИ3-НН-15 15 м | РУКЮ.685612.004-03 | 1 |
| Кабель измерительный КИ3-НН-30 30 м | РУКЮ.685612.004-04 | 1 |
| Кабель измерительный КИ3-НН-50 50 м | РУКЮ.685612.004-05 | 1 |
| Кабель измерительный КИ1-2 2 м | РУКЮ.685614.006 | 1 |
| Кабель измерительный КИ1-5 5 м | РУКЮ.685614.006-01 | 1 |
| Кабель измерительный КИ1-10 10 м | РУКЮ.685614.006-02 | 1 |
| Кабель измерительный КИ1-15 15 м | РУКЮ.685614.006-03 | 1 |
| Кабель измерительный КИ1-30 30 м | РУКЮ.685614.006-04 | 1 |
| Кабель измерительный КИ1-50 50 м | РУКЮ.685614.006-05 | 1 |
| Кабель измерительный КИ1-НН-2 2 м | РУКЮ.685612.005 | 1 |
| Кабель измерительный КИ1-НН-5 5 м | РУКЮ.685612.005-01 | 1 |
| Кабель измерительный КИ1-НН-10 10 м | РУКЮ.685612.005-02 | 1 |
| Кабель измерительный КИ1-НН-15 15 м | РУКЮ.685612.005-03 | 1 |
| Кабель измерительный КИ1-НН-30 30 м | РУКЮ.685612.005-04 | 1 |
| Кабель измерительный КИ1-НН-50 50 м | РУКЮ.685612.005-05 | 1 |
| Кабель силовой КС3-2 2 м | РУКЮ.685631.034 | 1 |
| Кабель силовой КС3-5 5 м | РУКЮ.685631.034-01 | 1 |
| Кабель силовой КС3-10 10 м | РУКЮ.685631.034-02 | 1 |
| Кабель силовой КС1-2 2 м | РУКЮ.685631.035 | 1 |
| Кабель силовой КС1-5 5 м | РУКЮ.685631.035-01 | 1 |
| Кабель силовой КС1-10 10 м | РУКЮ.685631.035-02 | 1 |
| Кабель для закорачивания КЗ 1,5 м | РУКЮ.685631.036 | 1 |
| Кабель волоконно-оптический КВО 4,5 м | РУКЮ.685621.049 | 1 |
| Модуль интерфейсный с кабелем USB USB-BOI | РУКЮ.468153.001 | 1 |
| Сумка кабельная СК-1 | — | 1 |
| Сумка кабельная СК-2 | — | 1 |
| Сумка кабельная СК-3 | — | 1 |
| Ноутбук с «мышью» | — | 1 |
приведены в документах: РУКЮ.411722.003РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-501. Руководство по эксплуатации», РУКЮ.411722.001РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-503. Руководство по эксплуатации», РУКЮ.411722.002РЭ «Измеритель параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от К10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы
для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы
для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
РУКЮ.411722.001ТУ. Измерители параметров трансформаторов КОЭФФИЦИЕНТ-М. Технические условия.
