| Номер в госреестре | 92266-24 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | ВД-90НП |
| Изготовитель | Акционерное общество "Научно-исследовательский институт интроскопии МНПО "СПЕКТР" (АО "НИИИН МНПО "Спектр"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые ВД-90НП (далее по тексту - дефектоскопы) предназначены для измерений глубины поверхностных дефектов и для выявления поверхностных и подповерхностных дефектов типа нарушения сплошности материала по пороговому уровню чувствительности.
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля.
Конструктивно дефектоскопы состоят из электронного блока и сменных измерительных вихретоковых преобразователей (ВТП), подключаемых к электронному блоку посредством соединительного кабеля.
Дефектоскопы изготавливаются в двух исполнениях ВД-90НП и ВД-90НП ЛЕГАТ, отличающихся дисплеем, климатическим диапазоном и параметрами электропитания.

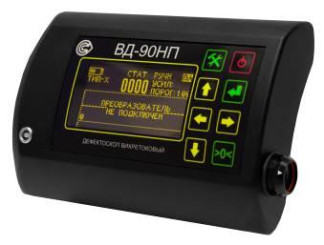

Общий вид дефектоскопов вихретоковых ВД-90НП приведен на рисунке 1.
Пломбирование дефектоскопов осуществляется одной пломбой на боковой
поверхности прибора. Вид и места пломбирования показаны на рисунке 2.
Заводской номер дефектоскопов в цифровом формате наносится на этикетку, расположенную на задней части электронного блока. Место нанесения заводского номера и знака утверждения типа показано на рисунке 2.
Нанесение знака поверки на дефектоскопы не предусмотрено.
а) ВД-90НП
б) ВД-90НП ЛЕГАТ

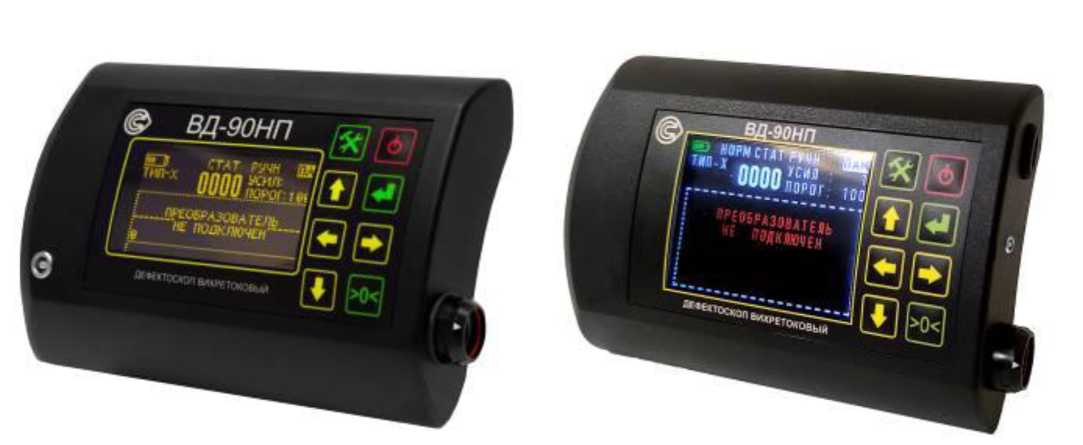

Рисунок 1 - Внешний вид дефектоскопов вихретоковых ВД - 90НП
Место нанесения заводского номера и знака утверждения типа
Рисунок 2 - Места пломбирования и место нанесения заводского номера
ЗАВОДСКОЙ NB097 03.2024Х
СДЕЛАНО В РОССИИ
Место пломбирования
Дефектоскоп имеет в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор информации, обработка и вывод результатов измерений.
За метрологически значимое принимается все ПО. Метрологически значимая часть ПО прошита во внутренней памяти дефектоскопа и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ВД-90НП | ВД-90НП ЛЕГАТ | |
| Идентификационное наименование ПО | ВД-90НП | ВД-90НП ЛЕГАТ |
| Номер версии (идентификационный номер) ПО | В.207 и выше | V.3.01 и выше |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины поверхностного дефекта по стали Ст45, мм - с преобразователем Иа5.125.051 (Тип-1) - с преобразователем Иа5.125.052 (Тип-2) - с преобразователем Иа5.125.055 (Тип-5) - с преобразователем Иа5.125.057 (Тип-Н) - с преобразователем Иа5.125.058 (Тип-Г) - с преобразователем Иа5.125.059 (Тип-П) - с преобразователем Иа5.125.060 (Тип-Г2) | от 0,3 до 1,0 от 0,3 до 3,0 от 0,1 до 0,3 от 0,3 до 1,0 от 0,3 до 3,0 от 1,0 до 3,0 от 0,3 до 1,0 |
| Диапазон измерений глубины поверхностного дефекта по сплаву Д16Т, мм - с преобразователем Иа5.125.053 (Тип-3) - с преобразователем Иа5.125.054 (Тип-4) - с преобразователем Иа5.125.055 (Тип-5) - с преобразователем Иа5.125.056 (Тип-6) | от 0,3 до 1,0 от 1,0 до 3,0 от 0,1 до 0,3 от 1,0 до 3,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины поверхностного дефекта, мм | ±(0,1+0,3-Х), где Х - глубина дефекта, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот тока возбуждения преобразователя, кГц | от 1 до 2000 |
| Габаритные размеры электронного блока, мм, не более | |
| - Длина | 160 |
| - Ширина | 100 |
| - Глубина | 40 |
| Масса электронного блока с элементами питания, кг, не более | 0,4 |
| Параметры электрического питания: - ВД-90НП - от 4-х элементов питания типа АА, напряжением, В: - от сети (с помощью блока питания) * - Напряжение, В - ВД-90НП ЛЕГАТ - от встроенной аккумуляторной батареи LiPo, напряжением, В - от сети (с помощью блока питания) - Напряжение, В - от порта USB | 4,8 220 3,6 220 USB Type-C |
| Условия эксплуатации: диапазон рабочих температур, °С - ВД-90НП - ВД-90НП ЛЕГАТ | от -30 до +50 от -20 до +50 |
| *Опционально | |
наносится на титульный лист руководства по эксплуатации типографским способом, на приборную табличку дефектоскопа методом фотохимической печати или лазерной гравировки.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Блок электронный | — | 1 шт. |
| Преобразователи | — | * |
| Кабель преобразователя | — | * |
| Комплект образцов КОИДЗ-ВД | Иа2.706.002 | 1 комплект |
| Аккумуляторы типа АА1 | — | 4 шт. |
| Зарядное устройство | — | 1 шт. |
| Кейс для хранения и переноски | — | 1 шт. |
| Кабель для зарядки и передачи данных2 | — | 1 шт. |
| Ремень для крепления на руку | — | 1 шт. |
| Диск с программным обеспечением | — | 1 шт. |
| Руководство по эксплуатации | Иа2.778.041 РЭ | 1 экз. |
| Паспорт | Иа2.778.041 ПС | 1 экз. |
| * Состав комплекта преобразователей определяется потребителем 1) Для версии ВД-90НП 2) Для версии ВД-90НП ЛЕГАТ | ||
Раздел 6 «Порядок работы» Руководства по эксплуатации Иа2.778.041 РЭ.
Дефектоскоп вихретоковый ВД-90НП. Технические условия. ТУ 4276-051-55267428-07 (Иа2.778.041).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
