| Номер в госреестре | 92267-24 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | TFS600 |
| Изготовитель | Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие TFS600 (далее по тексту -комплексы) предназначены для измерений силы постоянного тока и частоты периодических сигналов от измерительных преобразователей (далее по тексту - ИП) различных типов с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, а так же воспроизведения силы постоянного тока, формирований управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Принцип действия комплексов заключается в непрерывном измерении входных сигналов силы постоянного тока и частоты периодических сигналов, поступающих от ИП или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведения силы постоянного электрического тока при помощи 16-разрядного ЦАП, последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также формировании выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы состоят из инженерной или операторской станции на базе персонального компьютера (далее по тексту - ПК) и функциональных модулей, размещенных в основной стойке и дополнительных стойках.
Измерительные каналы формируются на базе следующих компонентов:
- многоканальных клеммных панелей, обеспечивающих подключение внешних линий связи к модулям входных/выходных сигналов.
- многоканальных модулей входных/выходных сигналов, осуществляющих прием и преобразование входных/выходных электрических сигналов;
- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей входных/выходных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.
В общем случае, в состав комплексов входят следующие основные компоненты:
- инженерная или операторская станция;
- основная приборная стойка и до 15 дополнительных приборных стоек, которые могут быть размещены удаленно от основной;
- модули контроллера и функциональные модули, которые устанавливаются в крейт и размещаются в стойках. Возможно размещение до двух крейтов в одной стойке.
- многоканальные клеммные панели, устанавливаемые в стойках, соответствующие каналам функциональных модулей;
- коммутирующие кабели связи (шины I/O), предназначенные для коммутации модулей контроллеров основной стойки с удаленно расположенными функциональными модулями в дополнительных стойках;
- функциональные модули:
- KT631A - 32-канальный модуль цифрового ввода;
- KT632A - 32-канальный модуль цифрового вывода;
- KT633A - 32-канальный модуль аналогового ввода;
- KT634A - 16-канальный модуль аналогового вывода;
- KT635A - модуль защиты от превышения скорости, включающий 8 каналов
измерений частоты периодических сигналов и 4 канала цифрового вывода.
- система электропитания постоянного тока, включающая резервные модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В постоянного тока.
Знак утверждения типа и заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, наносятся на идентификационную табличку методом ультрафиолетовой печати.
Идентификационная табличка располагается левой верхней части передней двери основной и дополнительных стоек.
Место нанесения знака поверки предусмотрено под идентификационной табличкой на передней двери основной стойки.
Пломбирование комплексов не предусмотрено.

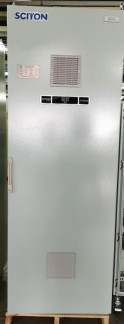

Общий вид основной приборной стойкой комплексов с указанием места нанесения идентификационной таблички и знака поверки приведен на рисунке 1.
Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Рисунок 1 - Общий вид основной приборной стойки с указанием мест расположения
идентификационной таблички и знака поверки.
модель
Место нанесения
знака
Комплексы измерительно-вычислитель ные и управляющие
номинальноенапряжение номинальный ток
номинальная частота
класс защиты
| TFS600 | заводской номер ЖЕ 4 (mm) размер Жж масса mt | 2023020001 |
| 220VAC | 800*800*2200 | |
| 2.2А | ЗООКд | |
| 50Hz | 0“С'60С | |
| IP54 | 2023^/год 2Я/месяц дата производства 1----------11---------- | |
С Г'! ’4’оК|ня1И1анй1Ч^жа1!!Иянрвий)
Jvl I VZl4lNAN)INGSCIVONWSOOMTECHNOlOGVGROUPCO,.LTD.
утверждения типа
Место
нанесения
заводского номера
Рисунок 2 - Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО является ПО модулей, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО верхнего уровня «SafetyPro» позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Метрологические характеристики комплексов оцениваются с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SafetyPro |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики комплексов
| Тип модуля | Наименование характеристики | Значение |
| 1 | 2 | 3 |
| KT633A | Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| KT634A | Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной к диапазону воспроизведения погрешности воспроизведения силы постоянного тока, % | ±0,1 |
Продолжение таблицы 2.
| 1 | 2 | 3 |
| KT635A | Диапазон измерений частоты периодических сигналов, Гц | от 1 до 32000 |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 100 Гц не включ., Гц | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 100 до 10000 Гц, Гц | ±1 | |
| Пределы допускаемой относительной погрешности измерений частоты в диапазоне от 10000 до 32000 Гц, % | ±0,01 | |
| Примечания: 1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,01 %. Основная и дополнительная погрешности суммируются алгебраически. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В Номинальное значение частоты питающего напряжения, Гц | от 198 до 242 50 |
| Потребляемая мощность основной или дополнительной стойки, В •А, не более | 480 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +23 до +27 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, без конденсации, % - атмосферное давление, кПа | от 0 до +60 от 10 до 95 от 86 до 106 |
| Габаритные размеры основной стойки, мм, не более: - ширина - высота - глубина | 800 2200 800 |
| Габаритные размеры дополнительной стойки, мм, не более: - ширина - высота - глубина | 800 2200 600 |
| Масса, кг, не более | 300 |
наносится на идентификационную табличку согласно схеме, указанной на рисунке 1, и на титульный лист паспорта, совмещенного с руководством по эксплуатации, типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Комплекс измерительно-вычислительный и управляющий TFS600 | - | 1 |
| Паспорт, совмещенный с руководством по эксплуатации | ТТ8600.01.ПС/РЭ | 1 |
приведены в разделе приведены в разделе 2 паспорта, совмещенного с руководством по эксплуатации TFS600.01.ПС/РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
Стандарт предприятия Nanjing SCIYON Wisdom Technology Group Co, Китай.
