| Номер в госреестре | 92268-24 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | NT6000 |
| Изготовитель | Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие NT6000 (далее по тексту -комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока, переменного электрического напряжения, частоты периодических сигналов от измерительных преобразователей (далее по тексту - ИП) различных типов с возможностью регистрации, хранения, отображения, обработки и анализа полученной информации, а так же воспроизведения силы постоянного электрического тока и постоянного электрического напряжения, формирования управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Принцип действия комплексов заключается в измерении силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления, переменного электрического напряжения и частоты периодических сигналов от ИП различных типов или других источников, преобразований аналоговых сигналов в цифровой код при помощи 16-бит разрядного АЦП и последующей передаче измеренных значений в виде цифровых сигналов в контроллер, регистрации и архивировании измеренных значений, отображении данных на операторских и инженерных станциях, а также воспроизведений силы постоянного электрического тока и постоянного электрического напряжения при помощи 12-разрядного ЦАП, и формировании выходных информационных и управляющих сигналов комплексов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Комплексы состоят из основной стойки и не более трех дополнительных стоек с установленными функциональными модулями: модуля управления системой, модуля контроллера, модуля связи, модуля цифрового ввода, модуля цифрового вывода, модуля аналогового ввода, модуля аналогового вывода, модуля защиты от превышения скорости и модуля контроля турбин. Модули, доступные к размещению в комплексах указаны в таблице 1. Размещение модулей производится с передней и с задней стороны стоек. Возможно различное размещение модулей в стойках по согласованию с пользователем.
В общем случае, в состав комплексов входят следующие основные компоненты:
- основная приборная стойка, включающая:
- 2 модуля контроллера;
- 2 модуля связи;
- 1 модуль контроля турбин;
- до 36 модулей входных/выходных сигналов (далее по тексту - модули I/O);
- до 3 дополнительных приборных стоек расширения, которые могут быть размещены удаленно от основной, и включающие, до 48 модулей I/O каждая;
- многоканальные клеммные панели, устанавливаемые в основных и дополнительных приборных стойках, соответствующие каналам модулей I/O;
- коммутирующие кабели связи (далее по тексту - шины I/O), предназначенные для коммутации модулей контроллеров основной стойки с удаленно расположенными модулями I/O в дополнительной стойке;
- модули I/O;
- система питания постоянного тока, включающая модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В и 48 В постоянного тока, блок распределения электропитания 24 В постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).
Измерительные каналы формируются на базе следующих компонентов:
- многоканальных клеммных панелей для внешних подключений к комплексам;
- многоканальных модулей I/O, осуществляющих прием и преобразование
входных/выходных электрических сигналов;
- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей I/O, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.
Таблица 1 - Модули, доступные к размещению в комплексах
| Функциональное назначение | Обозначение модуля | Наименование модуля |
| 1 | 2 | 3 |
| Главный процессор, контроллер | KM950A | Модуль контроллера распределенной системы управления |
| KM950B | Модуль контроллера распределенной системы управления | |
| KM951A | Модуль контроллера цифровой электрогидравлической системы управления | |
| KM952A | Модуль контроллера межсетевой связи | |
| KM950D | Модуль контроллера распределенной системы управления | |
| KM951D | Модуль контроллера цифровой электрогидравлической системы управления | |
| KM950G | Модуль контроллера распределенной системы управления | |
| KM951G | Модуль контроллера цифровой электрогидравлической системы управления | |
| KM950H | Модуль контроллера распределенной системы управления | |
| Модуль связи | KN831A | 8-канальный модуль связи Ethernet TCP/IP |
| KN831B | 8-канальный модуль связи Ethernet TCP/IP | |
| KN831C | 16-канальный модуль связи Ethernet TCP/IP | |
| KN831D | 8-канальный модуль связи Ethernet TCP/IP | |
| KN831E | 26-канальный модуль связи Ethernet TCP/IP | |
| KN831F | 26-канальный модуль связи Ethernet TCP/IP | |
| KN831G | 24-канальный модуль связи Ethernet TCP/IP | |
| KN831L | 1 -канальный волоконно-оптический модуль преобразования Ethernet TCP/IP | |
| KN831K | 24-канальный модуль связи Ethernet TCP/IP | |
| KN832A | 2-канальный модуль связи Ethernet TCP/IP и 2-канальный RS-485 eBus |
| 1 | 2 | 3 |
| Модуль связи | KN832B | 2-канальный волоконно-оптический модуль связи и 2канальный RS-485 eBus |
| KN832C | 1-канальный Ethernet TCP/IP и 1-канальный волоконнооптический модуль связи и 2-канальный RS-485 eBus | |
| KN832D | 2-канальный волоконно-оптический модуль связи и 2канальный RS-485 eBus | |
| KN832E | 1-канальный Ethernet TCP/IP и 1-канальный волоконнооптический модуль связи и 2-канальный RS-485 eBus | |
| KN832F | 2-канальный Ethernet TCP/IP и 2-канальный волоконнооптический модуль связи | |
| KN833A | Сервер времени ГНСС | |
| KN833B | Сервер времени ГНСС | |
| KN834A | Модуль межсетевой связи | |
| KN835A | GPRS модуль связи | |
| KN835B | GPRS модуль связи | |
| Модули шины | KM631A | 2-канальный модуль связи Modbus RTU |
| KM631B | 1-канальный модуль связи Modbus TCP | |
| KM631C | 2-канальный универсальный коммуникационный модуль | |
| KM632A | 2-канальный главный модуль связи шины Profibus DP | |
| KM632C | 1-канальный резервный модуль связи шины Profibus DP | |
| KM633A | 1 -канальный модуль связи главной станции Profibus PA | |
| KM633B | Распределительный модуль связи Profibus DP/PA | |
| Модули аналогового ввода | KM231A | 8-канальный модуль аналогового ввода |
| KM231B | 16-канальный модуль аналогового ввода | |
| KM231C | 16-канальный модуль аналогового ввода | |
| KM231D | 8-канальный модуль аналогового ввода с поддержкой протокола HART | |
| KM231E | 8-канальный модуль аналогового ввода | |
| KM231H | 16-канальный модуль аналогового ввода | |
| KM231J | 16-канальный модуль аналогового ввода | |
| KM231K | 16-канальный модуль аналогового ввода | |
| KM232A | 8-канальный модуль аналогового ввода сигналов от термопреобразователей сопротивления | |
| KM233A | 8-канальный модуль ввода сигналов термопар | |
| KM233B | 16-канальный модуль ввода сигналов термопар | |
| KM331A | 8-канальный модуль аналогового ввода | |
| KM331B | 16-канальный модуль аналогового ввода | |
| KM331C | 16-канальный модуль аналогового ввода | |
| KM331E | 8-канальный модуль аналогового ввода | |
| KM332A | 8-канальный модуль ввода сигналов от термопреобразователей сопротивления | |
| KM333A | 8-канальный модуль ввода сигналов термопар | |
| KM333B | 16-канальный модуль ввода сигналов термопар | |
| Модули контроля и управления сервоприводом | KM531A | 2-канальный модуль ввода LVDT |
| KM532B | 1 -канальный модуль управления сервоприводом | |
| KM533A | 1 -канальный модуль защиты от превышения скорости |
| 1 | 2 | 3 |
| Модули контроля и управления сервоприводом | KM534A | 4-канальный модуль отслеживания смещения/вибрации вала |
| KM535A | 4-канальный модуль отслеживания вибрации подшипников | |
| KM536A | 1 -канальный модуль контроля несоосности | |
| KM237A | 8-канальный модуль частотного ввода | |
| Универсальные модули I/O | KM238A | 16-канальный модуль аналогового ввода/вывода |
| Модули аналогового вывода | KM236A | 6-канальный модуль аналогового вывода |
| KM236B | 4-канальный модуль аналогового вывода с поддержкой протокола HART | |
| KM236C | 8-канальный модуль аналогового вывода | |
| KM236D | 8-канальный модуль аналогового вывода с поддержкой протокола HART | |
| KM236E | 16-канальный модуль аналогового вывода | |
| KM336A | 6-канальный модуль аналогового вывода | |
| Модули цифрового ввода | KM234A | 16-канальный цифровой модуль ввода |
| KM234B | 32-канальный цифровой модуль ввода | |
| KM334A | 16-канальный цифровой модуль ввода | |
| Модули цифрового вывода | KM235A | 8-канальный модуль релейного вывода |
| KM235B | 16-канальный цифровой модуль вывода | |
| KM335A | 8-канальный модуль релейного вывода | |
| KM335B | 16-канальный цифровой модуль вывода | |
| Система защиты от превышения скорости | SY3700 | 3- канальная система защиты от превышения скорости |
| Модуль контроля турбин | SY8100C | Универсальный контроллер турбин |
Заводской номер комплексов в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на идентификационную табличку методом ультрафиолетовой печати.
Идентификационная табличка располагается левой верхней части передней двери основной и дополнительных стоек.
Место нанесения знака поверки предусмотрено под идентификационной табличкой на передней двери основной стойки.
Общий вид комплексов с основной приборной стойкой и с дополнительными приборными стойками с указанием мест нанесения идентификационной таблички и знака поверки приведен на рисунке 1.
Идентификационная табличка с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
Общий вид открытой основной и дополнительной стойки приведен на рисунке 3.
Пломбировка комплексов не предусмотрена. Для защиты измерительных компонентов комплексов предусмотрено закрытие дверей стоек на ключ.
Идентификационные номера функциональных модулей из состава комплексов в виде цифрового обозначения, состоящего из арабских цифр и латинских букв, расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.
Рисунок 1 - Общий вид комплексов с основной и дополнительными стойками
ПИКМЧШТ*
Комплскеы нзмсрнтельно-оы ч
НЫ£ Я У'ПриЪЛЛКтШНц.-
НОМЫНИПЬ^Я TDI
| мтвооо | ^■■ВДЕГАН ЧЗННр Л'ЖКтК,.) ;^ьияп ■■ масса JW ® | 2023020001 | ||
| 2MVAC | В00*в00"220С | |||
| 2.ЗА | ЗООКд | |||
| 50Hz | -аоп'тог | |||
| IP54 | ЛИГИ ПППНЗЯйДСТЯЯ | 7Я73: | "СД | 21Ъ1нгейц |
Ср1 VZ'lhl ™ ” Н Я н **•’ * и If’ п ™1101 Jw I I \/l Ti^A’MSL-sC.MJSttlMHJVI ILtHAKHCM.TUULfUJ.IllD.
Рисунок 2 - Идентификационная табличка комплексов
Место
нанесения
знака
утверждения типа
Место
нанесения
заводского
номера

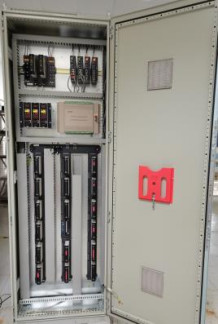

Рисунок 3 - Вид спереди и сзади открытой основной стойки
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО является ПО модулей контроллера и модулей I/O, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО представляет собой ПО верхнего уровня «NT6000» и позволяет идентифицировать встроенное ПО модулей, выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.
Метрологические характеристики нормированы с учетом влияния встроенного и внешнего ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NT6000 |
| Номер версии (идентификационный номер) ПО, не ниже | 5.1.6.3 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные встроенного ПО
| Идентификационное наименование ПО соответствующее обозначению модуля. | Номер версии (идентификационный номер) ПО, не ниже | Цифровой идентификатор ПО |
| 1 | 2 | 3 |
| KM231A | 5.1 | - |
| KM331A | 5.1 | - |
| KM231B | 3.2 | - |
| KM231C | 3.0 | - |
| KM231D | 5.1 | - |
| KM231E | 5.2 | - |
| KM331B | 3.2 | - |
| KM331C | 3.2 | - |
| KM331E | 2.2 | - |
| KM231H | 5.2 | - |
| KM231J | 5.1 | - |
| KM231K | 5.1 | - |
| KM232A | 1.0 | - |
| KM332A | 5.2 | - |
| KM233A | 1.0 | - |
| KM233B | 4.0 | - |
| KM333A | 5.3 | - |
| KM333B | 4.0 | - |
| KM237A | 5.2 | - |
| 1 | 2 | 3 |
| KM238A | 1.0 | - |
| KM236A | 5.3 | - |
| KM236B | 3.1 | - |
| KM236C | 5.3 | - |
| KM236D | 5.1 | - |
| KM236E | 5.1 | - |
| KM336A | 5.3 | - |
| KM531A | 3.1 | - |
| KM532B | 5.5 | - |
| KM533A | 5.2 | - |
| KM534A | 3.2 | - |
| KM535A | 3.2 | - |
| KM536A | 3.3 | - |
| SY3700 | S1.1.07 | - |
| SY8100C | 9.5.0000 | - |
| KM950A | 7.1.0079 | - |
| KM950B | 7.1.0002 | - |
| KM951A | 7.2.0079 | - |
| KM952A | 7.1.0002 | - |
| KM950D | 8.1.0001 | - |
| KM951D | 8.2.0001 | - |
| KM950G | 4.1.0085 | - |
| KM951G | 4.2.0085 | - |
| KM950H | 4.6.0088 | - |
| Таблица 4 - | Метрологические характеристики модулей аналогового ввода | |
| Модуль | Наименование характеристики | Значение |
| 1 | 2 | 3 |
| KM231A, KM331A | Количество входных измерительных каналов модуля | 8 |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| KM231B, KM331B | Количество входных измерительных каналов модуля | 16 |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| Диапазон измерений постоянного электрического напряжения для каналов 8 и 16, В | от 0 до 1 от 0 до 10 | |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 | |
| 1 | 2 | 3 |
| KM231C, KM331C | Количество входных измерительных каналов модуля | 16 |
| Диапазон измерений силы постоянного электрического тока для каналов с 1 по 8, мА | от 0 до 20 от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| Диапазон измерений постоянного электрического напряжения для каналов с 9 то 16, В | от 0 до 1 от 0 до 10 | |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 | |
| KM231D, KM231E, KM331E | Количество входных измерительных каналов модуля | 8 |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| Диапазон измерений постоянного электрического напряжения, В | от 0 до 1 от 0 до 10 | |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 | |
| KM231H, KM231J, KM231K | Количество входных измерительных каналов модуля | 16 |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| KM232A, KM332A | Диапазон измерений электрического сопротивления постоянного тока при использовании термопреобразователей сопротивления, Ом: - Pt100 (а=0,00385 °C-1) - Pt50 (а=0,00385 C-i) - Pt10 (а=0,00385 C-i) - Cu100 (а=0,00428 C-i) - Cu50 (а=0,00428 C-i) - Ni120 (а=0,00617 C-i) | от 18,52 до 320 от 9,26 до 164,82 от 1,852 до 39,048 от 78,487 до 164,275 от 39,243 до 82,138 от 82,278 до 320 |
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянного тока, Ом | ±0,65 | |
| KM233A, KM233B, KM333A, KM333B, | Количество входных измерительных каналов модуля KM233A, KM333A | 8 |
| Количество входных измерительных каналов модуля KM233B, KM333B | 16 | |
| Диапазон измерений постоянного электрического напряжения, мВ | от -100 до 100 | |
| Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % | ±0,1 |
| 1 | 2 | 3 |
| KM237A | Количество входных измерительных каналов модуля | 8 |
| Диапазон измерений частоты периодических сигналов, Гц | от 1 до 24000 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц, Гц | ±1 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 10000 до 24000 Гц, Гц | ±3 | |
| Примечания 1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %. | ||
Таблица 5 - Метрологические характеристики модулей аналогового вывода
| Модуль | Наименование характеристики | Значение |
| Количество выходных измерительных каналов модуля | ||
| KM236A, | - KM236A и KM336A | 6 |
| KM236B, | - KM236B | 4 |
| KM236C, | - KM236C, KM236D, KM236E | 8 |
| KM236D, KM236E, | Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 |
| KM336A | Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 |
Примечания
1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %.
| Таблица 6 - ' | Метрологические характеристики универсальных модулей I/O | |
| Модуль | Наименование характеристики | Значение |
| KM238A | Количество входных/выходных измерительных каналов модуля | 16 |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % | ± 0,1 | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±0,2 | |
Примечания
1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %.
3 Каждый канал модуля возможно настроить одновременно только на измерение или воспроизведение.
| Таблица 7 - | Метрологические характеристики модулей контроля и управления сервоприводом | |
| Модуль | Наименование характеристики | Значение |
| 1 | 2 | 3 |
| KM531A | Количество входных измерительных каналов модуля | 2 |
| Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В | от 0 до 2,5 | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % | ±1 | |
| KM532B | Количество входных измерительных каналов модуля измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц | 2 |
| Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В | от 0 до 2,5 | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % | ±1 | |
| Количество входных измерительных каналов модуля измерений силы постоянного электрического тока | 2 | |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % | ±0,2 | |
| Количество входных измерительных каналов модуля измерений постоянного электрического напряжения | 1 | |
| Диапазон измерений постоянного электрического напряжения, В | от 0 до 10 | |
| Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % | ±0,2 | |
| Количество выходных измерительных каналов модуля воспроизведения постоянного электрического напряжения | 1 | |
| Диапазон воспроизведения постоянного электрического напряжения, В | от 0 до 5 | |
| Пределы допускаемой приведенной погрешности воспроизведения постоянного электрического напряжения, % | ±1 | |
| Количество выходных каналов модуля управления сервоприводом | 2 | |
| Диапазон воспроизведения постоянного электрического напряжения, В | от -10 до 10 | |
| Пределы допускаемой приведенной погрешности воспроизведения постоянного электрического напряжения, % | ±1 | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от -150 до 150 | |
| Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % | ±1 | |
| 1 | 2 | 3 |
| KM533A | Количество входных измерительных каналов модуля | 1 |
| Диапазон измерений частоты периодических сигналов, Гц | от 0,5 до 10000 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 0,5 до 3000 Гц, Гц | ±0,1 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 3000 до 10000 Гц, Гц | ±0,5 | |
| KM534A | Количество входных измерительных каналов модуля | 4 |
| Диапазон измерений постоянного электрического напряжения, В | от -20 до -4 | |
| Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % | ±1 | |
| KM535A | Количество входных измерительных каналов модуля | 4 |
| Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 50 Гц, В | 0,083 до 0,833 | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 50 Гц, % | ±1 | |
| KM536A | Количество входных измерительных каналов модуля | 1 |
| Диапазон измерений постоянного электрического напряжения, В | от -20 до -4 | |
| Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % | ±1 |
Примечания
1 Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2 Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры. Пределы допускаемой дополнительной приведенной погрешности - ±0,004 %.
Таблица 8 - Метрологические характеристики системы защиты от превышения скорости
| Модуль | Наименование характеристики | Значение |
| SY3700 | Количество входных измерительных каналов модуля | 3 |
| Диапазон измерений частоты периодических сигналов, Гц | от 5 до 32000 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 5 до 10000 Гц, Гц | ±1 | |
| Пределы допускаемой относительной погрешности измерений частоты в диапазоне от 10000 до 32000 Гц, % | ±0,05 | |
| Количество выходных измерительных каналов модуля | 3 | |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % | ± 0,2 | |
| Примечание - нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. | ||
| Таблица 9 - | Метрологические характеристики модуля контроля турбин | |
| Модуль | Наименование характеристики | Значение |
| Y8100C | Количество входных измерительных каналов модуля измерений частоты периодических сигналов | 3 |
| Диапазон измерений частоты периодических сигналов, Гц | от 0,5 до 20000 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 0,5 до 10000 Гц, Гц | ±1 | |
| Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 10000 до 20000 Гц, Гц | ±2 | |
| Количество входных измерительных каналов модуля измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц | 3 | |
| Диапазон измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, В | от 0 до 3 | |
| Пределы допускаемой приведенной погрешности измерений среднеквадратичного значения переменного электрического напряжения при частоте 2 кГц, % | ±1 | |
| Количество входных измерительных каналов модуля измерений силы постоянного электрического тока | 16 | |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % | ±0,1 | |
| Количество выходных измерительных каналов модуля воспроизведений силы постоянного электрического тока | 4 | |
| Диапазон воспроизведений силы постоянного электрического тока, мА | от 4 до 20 | |
| Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % | ±0,2 | |
| Количество выходных каналов модуля управления сервоприводом | 2 | |
| Диапазон воспроизведений постоянного электрического напряжения, В | от -10 до 10 | |
| Пределы допускаемой приведенной погрешности воспроизведений постоянного электрического напряжения, % | ±1 | |
| Диапазон воспроизведений силы постоянного электрического тока, мА | от -150 до 150 | |
| Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % | ±1 | |
| Примечание - нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. | ||
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В Номинальное значение частоты питающего напряжения, Г ц | от 198 до 242 50 |
| Потребляемая мощность основной или дополнительной стойки, В^А, не более | 500 |
| Нормальные условия измерений: - температура окружающего воздуха, C - относительная влажность окружающего воздуха, без конденсации, % | от +15 до +25 от 10 до 95 |
| Рабочие условия измерений: - температура окружающего воздуха, C - относительная влажность окружающего воздуха, без конденсации, % - атмосферное давление, кПа | от -20 до +70 от 10 до 95 от 86 до 106 |
| Габаритные размеры основной и дополнительных стоек, мм, не более: - ширина - высота - глубина | 800 2200 800 |
| Масса одной основной или дополнительной стойки, кг, не более | 300 |
наносится на идентификационную табличку согласно схеме, указанной на рисунке 2, и на титульный лист паспорта, совмещенного с руководством по эксплуатации, типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Комплекс измерительно-вычислительный и управляющий NT6000 | - | 1 |
| Паспорт, совмещенный с руководством по эксплуатации | ОТ6000.01.ПС/РЭ | 1 |
| Примечание - Комплектность модулей, поставляемых к экземпляру комплекса, указывается в паспорте, совмещенным с руководством по эксплуатации. | ||
приведены в пункте 2.1 «Общие сведения» паспорта, совмещенного с руководством по эксплуатации NT6000.01.ПС/РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
Стандарт предприятия Nanjing SCIYON Wisdom Technology Group Co., Ltd., Китай.
