| Номер в госреестре | 92269-24 |
| Наименование СИ | Сканеры оптические трехмерные |
| Обозначение типа СИ | RangeVision |
| Изготовитель | Общество с ограниченной ответственностью "РэнджВижн" (ООО "РВ"), Московская обл., г. Красногорск |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры оптические трехмерные RangeVision (далее - сканеры) предназначены для измерений геометрических параметров поверхностей сложной формы.
Принцип действия сканеров основан на проецировании структурированного света на измеряемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздать его объемную форму благодаря цифровым камерам, которые снимают изображения под углом к источнику света. Получение полной объемной модели объекта заключается в проведении серии снимков, сделанных с разных сторон, и их последующем объединении в единое целое.
Сканер состоит из модуля сканирования, персонального компьютера и штатива для крепления модуля сканирования (Рисунок 1).
Место нанесения заводского номера
а)
б)

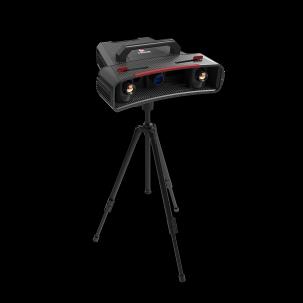

а) RangeVision PRIME, б) RangeVision PRO II
Рисунок 1 - Общий вид сканеров оптических трехмерных
Сканеры выпускаются в двух модификациях RangeVision PRIME и RangeVision PRO II, отличающихся друг от друга внешним видом, метрологическими и техническими характеристиками. Каждая модификация сканера изготавливается с тремя областями сканирования: L, M и S.
При изменении области сканирования меняются объективы камер, а также расстояния между камерами.
Пломбирование корпуса сканеров от несанкционированного доступа не предусмотрено.
Заводской номер сканера имеет буквенно-цифровое обозначение и нанесен на сканер в виде маркировочной таблички типографским способом.
Общий вид маркировочной таблички представлен на рисунке 2.
Сканер оптический трехмерный RangeVision PRIME зав.№: 2024-0001PRM
Вход: 220V
Год выпуска 2024
Номер ТУ: 26.20.16-002-58247656-2023
Московская область, г. Красногорск, ул. Ленина, 5Б, noM.VI +7(499)380-87-97 support@rangevision.com
Рисунок 2 - Общий вид маркировочной таблички
Сканеры имеют в своем составе программное обеспечение RV 3D Studio.
RV 3D Studio представляет собой программное обеспечение, которое позволяет осуществлять управление сканерами, проводить их настройку, калибровку, осуществлять сканирование, совмещение отдельных сканов различными программными методами, выполнять постобработку данных сканирования, измерять геометрию и сохранять полученные данные сканирования в универсальных форматах.
Программное обеспечение и его окружение являются неизменными.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RV 3D Studio |
| Номер версии (идентификационный номер) ПО | не ниже 2023.1 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики сканеров представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики сканеров
| Модификация | RangeVision PRIME | RangeVision PRO II | ||||
| Область сканирования (Маркировка объектива) | L | M | S | L | M | S |
| Размеры области сканирования, мм - ширина | 570 | 330 | 145 | 580 | 350 | 140 |
| - высота | 400 | 250 | 100 | 380 | 220 | 110 |
| - глубина | 460 | 300 | 130 | 460 | 300 | 130 |
| Рабочее (фокусное) расстояние сканирования, мм | 900 | 500 | 250 | 1000 | 600 | 300 |
| Пределы допускаемой абсолютной погрешности измерений расстояния *, ± мм | 0,028 | 0,024 | 0,014 | 0,040 | 0,036 | 0,024 |
| Примечание: * - при температуре воздуха от +18 до +26 °С и относительной влажности воздуха | ||||||
| не более 80% | ||||||
Таблица 3 - Технические характеристики сканеров
| Модификация | RangeVision PRIME | RangeVision PRO II | ||||
| Область сканирования (Маркировка объектива) | L | M | S | L | M | S |
| Максимальная детализация скана, мм | 0,125 | 0,08 | 0,035 | 0,18 | 0,1 | 0,04 |
| Разрешающая способность камер, Мп | 12 | 6 | ||||
| Время выполнения одного скана, с | от 3 до 5 | |||||
| Габаритные размеры сканера, мм, не более - ширина - длина - высота | 450 410 150 | 450 410 125 | ||||
| Масса сканирующего модуля, кг, не более | 6 | |||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50 | |||||
Таблица 4 - Условия эксплуатации сканеров
| Наименование характеристики | Значения |
| Температура окружающей среды, °С | от +5 до +35 |
| Относительная влажность воздуха, %, без конденсата, не более | 80 |
наносится на паспорт и руководство по эксплуатации сканеров оптических трехмерных RangeVision типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер оптический трехмерный | RangeVision | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Разделе «Сканирование» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.20.16-002-58247656-2023 «Сканеры оптические трехмерные RangeVision. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
