| Номер в госреестре | 92270-24 |
| Наименование СИ | Системы лазерные для центровки валов |
| Обозначение типа СИ | ACOEM |
| Изготовитель | ACOEM AB, Швеция |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные для центровки валов ACOEM (далее - системы) предназначены для измерения взаимных перемещений лазерных лучей при выполнении центровки осей валов.
Принцип действия систем основан на фотоэлектрической индикации лазерного луча, формируемого лазерным излучением, с помощью светочувствительного фотоприемника при смещении блоков измерительных относительно начального положения. Измеренные данные передаются в программу на планшетном компьютере, в которой проходит обработка данных и отображение результатов измерений.
Системы состоят из двух измерительных блоков и дисплейного блока, представленного в виде специализированного устройства или планшетного компьютера с операционной системой Android. Измерительный блок (далее - блок) состоит из трансмиттера лазерного излучения и приёмника лазерного излучения.
Системы выпускаются в четырех модификациях, отличающихся между собой метрологическими и техническими характеристиками. Блоки в системах используются попарно: M8 и S8; M9 и S9; M10 и S10; M3 и S3.
Дополнительно система может комплектоваться излучателями T110, T111, T21 или T220, представляющие собой трансмиттеры лазерного излучения.
Дополнительно система может комплектоваться приемником R2, состоящего из приёмника лазерного излучения. Приемник R2 работает в паре с одним из излучателей или с блоками M9 и S9.
В блоках M9, S9 и приемнике R2 в качестве светочувствительного фотоприемника используется двух-координатный детектор 20х20 мм.
В блоках M8, S8, M10, S10, M3 и S3 в качестве светочувствительного фотоприемника используется одно-координатный детектор 20 мм или 30 мм.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на шильд блока Мх под надписью SER.NO.
Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 1.
Общий вид измерительных блоков, излучателей и приемника приведены на рисунках 2-

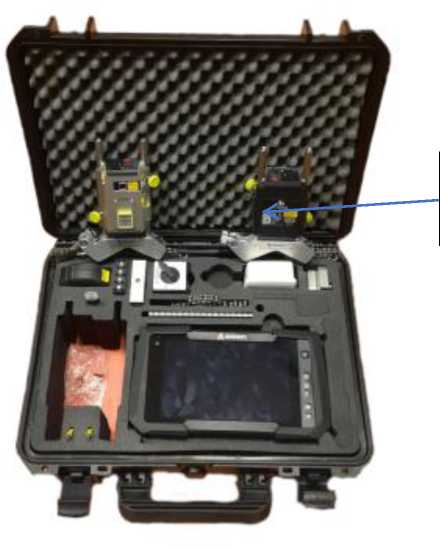

Место нанесения заводского номера системы

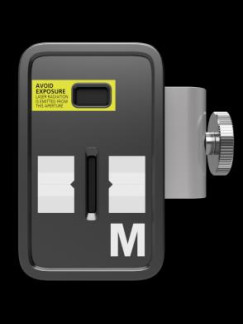

M8 и S8
Рисунок 1 - Общий вид систем
M9 и S9

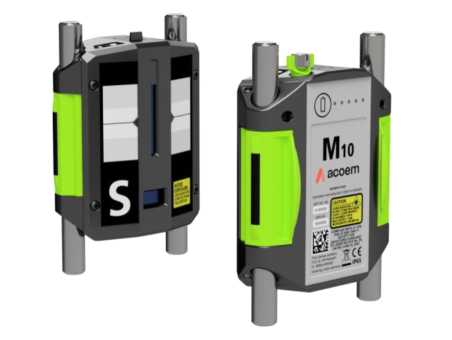

M10 и S10

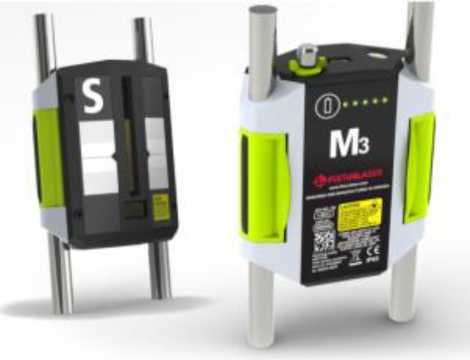

M3 и S3
Рисунок 2 - Общий вид измерительных блоков
T21
T111
T110
T220
Рисунок 3 - Общий вид излучателей
Рисунок 4 - Общий вид приемника
Системы оснащаются программным обеспечением (далее - ПО): ПО Shaft Alignment для дисплейных блоков с ОС Android или ПО Fixturlaser NXA для специализированного дисплейного блока.
ПО применяются для сбора, обработки и анализа измерительной информации.
ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р.50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Shaft Alignment | Fixturlaser NXA |
| Номер версии (идентификационный номер) ПО | Не ниже 3.0 | Не ниже 4.3.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Метрологические и технические характеристики систем представлены в таблицах 2-5.
Таблица 2 - Метрологические характеристики блоков и приемника
| Наименование характеристики | Значение | ||||
| M8 и S8 | M3 и S3 | M10 и S10 | M9 и S9 | R2 | |
| Диапазон измерений линейных перемещений, мм | ±8 | ±12 | ±12 | ±8 | ±8 |
| Пределы допускаемой абсолютной погрешности, мм | ±(0,01<L+0,01)* | ±(0,003 <L+0,007)* | ±(0,01-L+0,003)* | ||
| Максимальное рабочее расстояние между блоками, м | 2 | 10 | 15 | 20 | 20 |
| Максимальное рабочее расстояние при использовании излучателей T110, T111 или T220, м | - | - | - | 50 | 50 |
*Примечание: где L - измеряемое перемещение, мм
Таблица 3 - Технические характеристики блоков и приемника
| Наименование характеристики | Значение | ||||
| M8 и S8 | M3 и S3 | M10 и S10 | M9 и S9 | R2 | |
| Тип фотоприёмника | Линейный CCD | Площадной PSD | |||
| Количество осей измерения | 1 | 2 | |||
| Размер приёмника, мм | 20 | 30 | 20x20 | ||
| Тип лазера | Полупроводниковый лазерный диод | нет | |||
| Длина волны, нм | 635 - 680 | - | |||
| Мощность лазера, не более, мВт | 1 | - | |||
| Класс опасности лазера | 2 класс по ГОСТ IEC 60825-1-2013 | - | |||
| Тип питания | Встроенный литий - ионный перезаряжаемый аккумулятор | ||||
| Степень защиты от воздействия окружающей среды | IP54 | IP65 | |||
| Наименование характеристики | Значение | ||||
| M8 и S8 | M3 и S3 | M10 и S10 | M9 и S9 | R2 | |
| Габаритные размеры блоков, мм, не более - ширина | 87 | 74 | 77 | 77 | 50 |
| - высота | 94 | 100 | 92 | 92 | 94 |
| - глубина | 37 | 43 | 33 | 33 | 44 |
| Масса блоков, г, не более | 222 | 306 | 212 | 212 | 306 |
Таблица 4 - Технические характеристики излучателей
| Наименование характеристики | Значение | ||||||
| T21 | T220 | T110 | T111 | ||||
| Тип лазера | Полупроводниковый лазерный диод | ||||||
| Длина волны, нм | 635 - 680 | ||||||
| Мощность лазера, не более, мВт | 1 | ||||||
| Класс опасности лазера | 2 класс по ГОСТ IEC 60825-1-2013 | ||||||
| Тип питания | 2 элемента питания LR6 (AA) | 4 элемента питания LR6 (AA) | 2 элемента питания LR6 (AA) | Сеть переменного тока 110/230 В | |||
| Степень защиты от воздействия окружающей среды | IP40 | ||||||
| Габаритные размеры блоков, мм, не более - ширина - высота - глубина | 100 103 109 | 175 175 115 | 60 60 140 | 60 60 140 | |||
| Масса излучателей, г, не более | 1150 | 3500 | 1100 | 1030 | |||
Таблица 5 - Условия эксплуатации систем
| Наименование характеристики | Значение | |
| M9, S9, M10, S10, M3, S3 и R2 | M8, S8, T21, T220, T110 и T111 | |
| Диапазон температуры окружающего воздуха, °С | от -10 до +50 | от 0 до +50 |
| Относительная влажность воздуха, %, без конденсата | от 10 до 90 | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система лазерная для центровки валов* | ACOEM | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * модификация и комплектация в соответствии с заказом потребителя | ||
приведены в разделе «Методы измерений» документа «Системы лазерные для центровки валов ACOEM. Руководство по эксплуатации».
Локальная поверочная схема
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
