| Номер в госреестре | 92271-24 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | LRBT |
| Изготовитель | Shandong Taikai High Voltage Switchgear Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные LRBT (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки создает переменное магнитное поле, которое образует ток во вторичной обмотке, пропорциональный току в первичной обмотке.
Конструкция трансформаторов представляет собой тороидальный магнитопровод из электротехнической стали с равномерно намотанной на него вторичной обмоткой. Первичной обмоткой трансформаторов является токоведущий стержень, являющийся высоковольтным выводом бакового выключателя или комплексным распределительным устройством с элегазовой изоляцией (далее - КРУЭ). На каждом выводе может быть установлено до шести измерительных и/или защитных трансформаторов. Пломбирование трансформаторов не предусмотрено. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления выключателя или КРУЭ, где осуществляется пломбировка крышки клеммой коробки.
Трансформаторы выпускаются в исполнениях LRBT-52, LRBT-145, LRBT-252, LRBT-363, LRBT-550, отличающихся габаритными размерами (диаметром).
Нанесение знака поверки на трансформаторы не предусмотрено. Заводской номер наносится на маркировочную табличку трансформаторов любым технологическим способом в виде цифрового кода.

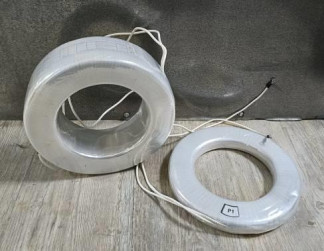

Общий вид трансформаторов с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| LRBT- 52 | LRBT- 145 | LRBT- 252 | LRBT- 363 | LRBT- 550 | |
| Номинальное напряжение, кВ | 0,66 | ||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||
| Номинальное напряжение высоковольтного ввода, кВ | 35 | 110 | 220 | 330 | 500 |
| Номинальная частота переменного тока, Гц | 50 | ||||
| Номинальный первичный ток, А1) | от 100 до 4000 | ||||
| Номинальный вторичный ток, А | 1; 5 | ||||
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3 5P, 10P | ||||
| Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 | 5PR; 10PR | ||||
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА | от 1 до 200 | ||||
| Наименование характеристики | Значение | ||||
| LRBT- 52 | LRBT- 145 | LRBT- 252 | LRBT- 363 | LRBT- 550 | |
| Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2 = 1,0, ВА | от 1 до 200 | ||||
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 10 до 60 | ||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном | от 5 до 20 | ||||
| Примечание - Номинальные значения первичного тока по ГОСТ 7746-2015, ГОСТ Р МЭК 61869-2-2015. | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдиаметр), мм, не более | 1000x1000 |
| Масса, кг, не более | 400 |
| Рабочие условия измерений: - температура окружающей среды, °С (климатическое исполнение по ГОСТ 15150-69) | от -60 до +40 (ХЛ) |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 40 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LRBT | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Инструкция по применению» руководства по эксплуатации.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы тока измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока LRBT. Стандарт предприятия».
