| Номер в госреестре | 92272-24 |
| Наименование СИ | Усилители высоковольтные |
| Обозначение типа СИ | ATA-214 |
| Изготовитель | Xi'an Aigtek Electronic Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители высоковольтные АТА-214 (далее усилители), предназначены для усиления напряжения постоянного и переменного тока частотой до 500 кГц.
Принцип действия усилителей основан на изменении активного или реактивного сопротивления электрической проводимости применённых в усилителе активных электронных приборах - полупроводниках под воздействием сигнала малой мощности. Энергия, необходимая для усиления мощности, отбирается усилителями от сети питания. Усиливаемое напряжение подается на соответствующий разъем на задней панели, а затем в соответствии с заданными значениями поступает на выход, расположенный на передней панели.
Конструктивно усилители выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Питание от сети переменного тока подается через разъем, расположенный на задней панели.
Управление усилителями осуществляется с передней панели (рисунок 1). Усилители имеют вращающийся регулятор усиления, цифровой дисплей, кнопки выбора номинальных значений сопротивлений на входе и выходе усилителя, а также кнопку быстрого отключения выхода усилителей. В конструкции усилителей имеется контроллер, встроенная программа которого не содержит метрологически значимых частей и предназначена только для выбора режимов работы усилителей при автономном использовании или управлении усилителями от персонального компьютера (ПК). Подключение к ПК осуществляется через стандартный интерфейс связи - разъем USB B, который расположен на задней панели усилителей (рисунок 2).
На задней панели расположены также разъем мониторинга выходного напряжения и разъем питания от сети переменного тока, который содержит отсек с установленным плавким предохранителем.
Обозначение модификации усилителей наносится методом шелкографии на передние панели, индивидуальный заводской (серийный) номер в цифробуквенном формате из тринадцати знаков размещается на самоклеящейся этикетке на задней панели - на рисунках 1 и 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

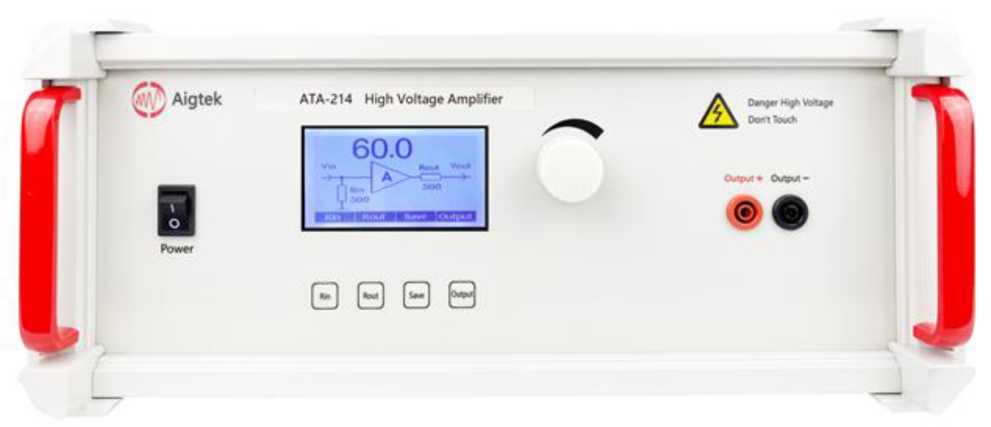

Рисунок 1 - Передняя панель усилителей
Место нанесения знака утверждения типа
Место пломбирования (стикер-наклейка)
Место нанесения знака поверки

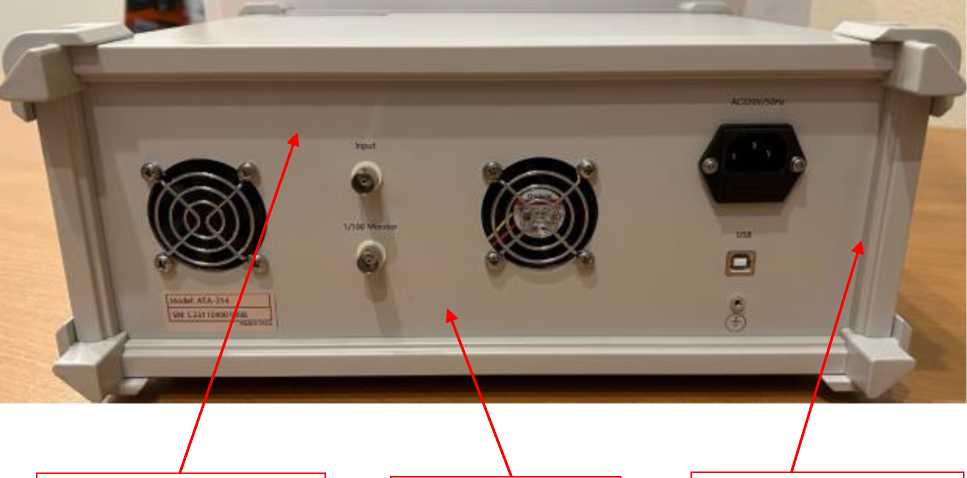

Рисунок 2 - Задняя панель усилителей

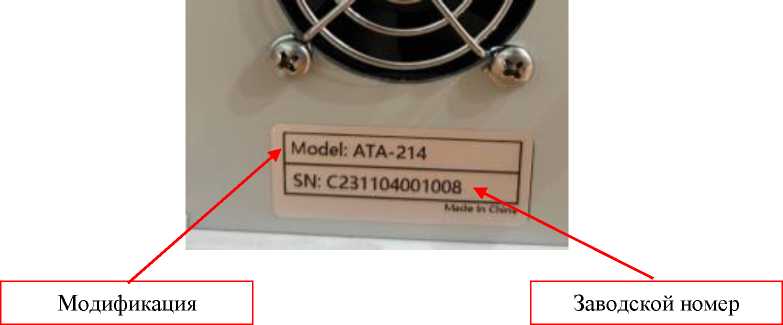

Рисунок 3 - Фрагмент задней панели усилителей с этикеткой
Метрологические и основные технические характеристики усилителей представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Коэффициент усиления выходного напряжения | от 0 до 100 |
| Дискретность регулировки коэффициента усиления | 0,1 или 1 |
| Диапазон значений выходного напряжения, В | от 0 до 400 |
| Диапазон частот выходного сигнала, кГц | от 0 до 500 |
| Максимальный выходной ток, мА | 300 |
| Пределы допускаемой погрешности установки выходного напряжения, % | ±3 |
| Пределы допускаемой погрешности индикации выходного напряжения, % | ±5 |
| Коэффициент нелинейных искажений, %, не более | 0,1 |
| Неравномерность амплитудно-частотной характеристики, дБ | от -3 до +3 |
| Изменение постоянного выходного напряжения относительно нулевого уровня (дрейф нуля), В | от -0,1 до +0,1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | от 207 до 253 |
| Номинальные значения частоты питающей сети, Гц | от 49,6 до 50,4 |
| Потребляемая мощность, Вт, не более | 90 |
| Масса, кг, не более | 9,00 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 365x163x365 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха %, - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106 |
Знак утверждения типа наносится на заднюю панель корпуса методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Усилитель высоковольтный | АТА-214 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Кабель питания сетевой | - | 1 |
| Кабель сигнальный BNC | - | 2 |
| Кабель USB | - | 1 |
| Кабель с вилкой Banana | - | 1 |
| Предохранитель плавкий | 250 В, 2 А | 1 |
Сведения о методиках (методах) измерений приведены в разделах 4 и 5 Руководства по эксплуатации.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Стандарт предприятия «Усилители высоковольтные АТА-214».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
