| Номер в госреестре | 92280-24 |
| Наименование СИ | Счетчики воды интеллектуальные крыльчатые |
| Обозначение типа СИ | НАРТИС-СВИ |
| Изготовитель | Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС"), г. Череповец, Вологодская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ предназначены для измерений объема питьевой воды в системах холодного водоснабжения.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение объема на индикаторном устройстве. Крыльчатка конструктивно защищена от воздействия внешним магнитным полем.
Индикаторное устройство счетчиков имеет ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.
Сигнальная звездочка предназначена для повышения разрешающей способности счетчиков при снятии показаний.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчик может использоваться автономно, а также в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Структура условного обозначения счетчиков:
| НАРТИС-СВИ | Х Х | Х | - | Х | Х | Х | Х Х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Таблица 1 - Структура условного обозначения счетчиков
| Позиция | Описание |
| 1 | Обозначение счетчика |
| 2 | Диаметр условного прохода: 15 - 15 мм 20 - 20 мм 25 - 25 мм 32 - 32 мм 40 - 40 мм |
| 3 | Класс точности в соответствии с ГОСТ Р 50193.1-92: В - класс точности В С - класс точности С |
| 4 | Основной интерфейс: G - GSM/GPRS, LTE N - NB-IoT И - импульсный выход R - интерфейс RS-485 M - M-Bus W - WMBus L - интерфейс LoRa |
| 5 | Тип соединения: Р - резьбовое |
| 6 | Клапан: К - клапан в составе счетчика Нет символа - клапан отсутствует |
| 7 | Модификация компонентной базы (не влияет на метрологические характеристики): n - номер модификации (состав компонентов указан в ПС) нет символа - состав компонентов не указывается |
Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки в виде цифрового обозначения на индикаторное устройство.

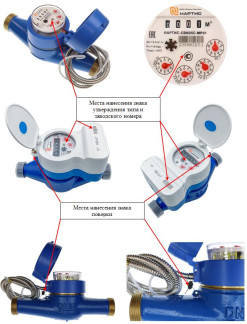

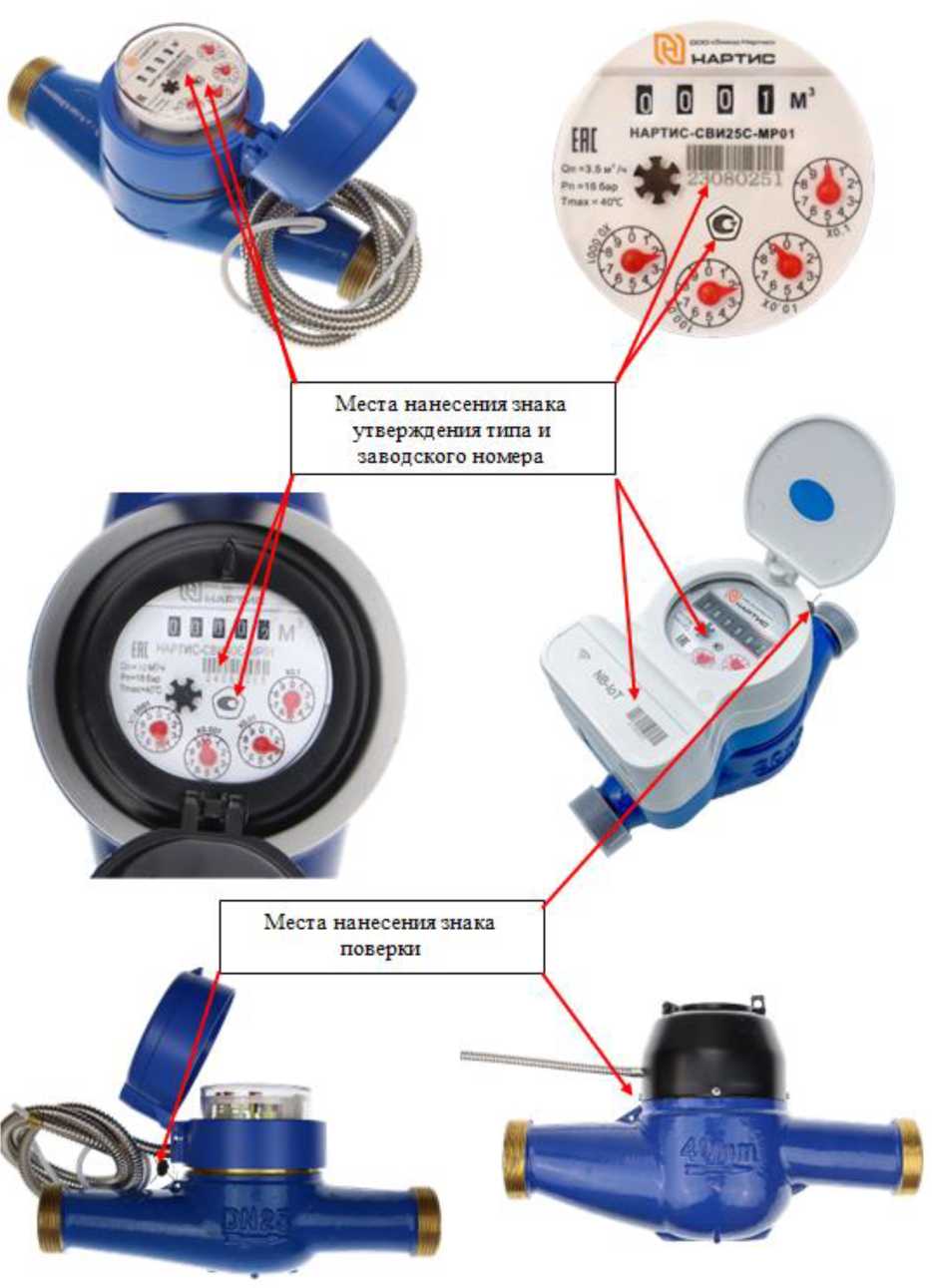

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Встроенное программное обеспечение счетчиков НАРТИС-СВИ (далее - ПО) производит считывание показаний со счетного механизма, а также формирует ответы на запросы, поступающие по интерфейсам связи. ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО за интерфейс. Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически незначимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице.
ПО не доступно для пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационное данные автономного программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FWM NARTIS-WMI |
| Номер версии (идентификационный номер) ПО | не ниже 1.ХХ |
| Цифровой идентификатор ПО (контрольная сумма) | - |
| Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Таблица 3 - Метрологические характеристики счетчиков класса точности B
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода (DN), мм | 15 | 20 | 25 | 32 | 40 |
| Наибольший расход Qb^, м3/ч | 3 | 5 | 7 | 12 | 20 |
| Наименьший расход Рнаим, м3/ч | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Номинальный расход Qh, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Переходный расход Qn, м3/ч | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 |
| Порог чувствительности, м3/ч | 0,008 | 0,012 | 0,025 | 0,030 | 0,064 |
| Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов - от Qнаим до Qп включ. - св. Qп до Qнаиб | ±5 ±2 | ||||
Таблица 4 - Метрологические характеристики счетчиков класса точности C
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода (DN), мм | 15 | 20 | 25 | 32 | 40 |
| Наибольший расход Q™^, м3/ч | 3 | 5 | 7 | 12 | 20 |
| Наименьший расход Qнаим, м3/ч | 0,015 0,0121) | 0,025 0,0151) | 0,035 0,0231) | 0,06 0,031) | 0,1 0,0351) |
| Номинальный расход Qh, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||||
| Переходный расход Qn, м3/ч | 0,022 0,0151) | 0,040 0,0201) | 0,050 0,0301) | 0,090 0,0451) | 0,150 0,0551) |
| Порог чувствительности, м3/ч | 0,008 | 0,01 | 0,012 | 0,023 | 0,03 |
| Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов — от Qнаим до Qn включ. — св. Qn до Qнаиб | ±5 ±2 | ||||
| 1)по заказу | |||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода (DN), мм | 15 | 20 | 25 | 32 | 40 |
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Потеря давления при Рнаиб, МПа, не более | 0,1 | ||||
| Емкость счетного механизма, м3 | 9999 | ||||
| Цена деления счетного механизма, м3 | 0,01 | ||||
| Габаритные размеры, мм, не более - высота - ширина - длина | 118 85 165 | 135 90 195 | 145 137 260 | 155 95 260 | 234 145 300 |
| Масса, кг, не более | 1 | 1,8 | 3,7 | 2,3 | 7,8 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP68 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С | от +5 до +50 от 0 до +50 | ||||
наносится на лицевую панель счетчика фотохимическим методом и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды интеллектуальный крыльчатый | НАРТИС-СВИ | 1 шт. |
| Штуцер1) | — | 2 шт. |
| Паспорт | НРДЛ.405544.002ПС | 1 экз. |
| Руководство по эксплуатации | НРДЛ.405544.002РЭ | 1 экз. |
| Коробка (потребительская упаковка) | — | 1 шт. |
| 1)по заказу | ||
приведены в п. 3 «Использование по назначению» руководства по эксплуатации НРДЛ.405544.002РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);
ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия;
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ГОСТ Р 50193.2-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке;
ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний;
НРДЛ.405544.002ТУ Счетчики воды интеллектуальные крыльчатые НАРТИС-СВИ. Технические условия.
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
