| Номер в госреестре | 92281-24 |
| Наименование СИ | Приборы учета электроэнергии высоковольтные интеллектуальные |
| Обозначение типа СИ | НАРТИС-И500 |
| Изготовитель | Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС"), Вологодская обл., г. Череповец |
| Год регистрации | 2024 |
| Срок свидетельства | 04.06.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500 (далее - ВИПУЭ) являются многофункциональными приборами и предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления, а также активной, реактивной и полной мощности, линейных напряжений, фазных токов, частоты сети, удельной энергии потерь в цепях тока, тока прямой и обратной последовательности, коэффициента несимметрии тока обратной последовательности, коэффициента реактивной мощности tgф, коэффициента мощности cosф в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты с изолированной нейтралью напряжением 6/10 кВ (в зависимости от исполнения).
Принцип действия ВИПУЭ основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналогово-цифровыми преобразователями. Остальные параметры рассчитываются микроконтроллером по измеренным значениям тока, напряжения и угла между ними.
ВИПУЭ могут использоваться автономно, в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности) (ИСУЭ).
Конструктивно ВИПУЭ состоит из трех блоков: двух блоков измерительных (БИ) БИ 1 и БИ 2 и одного блока соединительного (БС), подключаемых по схеме Арона. Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012. Каждый БИ оснащен измерительными элементами тока и напряжения, подключенных к электронной плате. Во время работы один из БИ является ведущим (БИ 1), а другой ведомым (БИ 2). Ведущий БИ 1 выполняет расчеты на основании измеренных величин и полученных от ведомого БИ 2. При выходе из строя одного из БИ, второй остается работоспособным. При необходимости ведомый БИ 2 может стать ведущим БИ 1. В комплекте с ВИПУЭ может поставляться кожух защитный НАРТИС-К1.
ВИПУЭ имеют в своем составе измерительные элементы - датчики тока (пояс Роговского), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток и выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства для поверки, а также интерфейсы для подключения к системам учета потребленной электрической энергии.
Для считывания информации из ВИПУЭ используется выносной цифровой дисплей НАРТИС-Д101-2.
ВИПУЭ имеет в составе оптический порт, выполненный по ГОСТ IEC 61107-2011, служебный интерфейс RS-485, интерфейс Bluetooth, GPS/GLONASS, а также дополнительный интерфейс удаленного доступа. В ВИПУЭ предусмотрено место под съемный модуль связи (GSM-модуль).
На крышке съемного модуля связи расположен разъем USB Type-C, предназначенный только для подачи низковольтного напряжения 5 В непосредственно на плату ВИПУЭ, для запуска ВИПУЭ и инициализации его конфигурации перед установкой на ЛЭП.
ВИПУЭ предназначены для эксплуатации внутри помещения или на открытом воздухе, в том числе при использовании кожуха защитного НАРТИС-К1.
Вид климатического исполнения ВИПУЭ - У1 по ГОСТ 15150-69.
В ВИПУЭ установлен датчик магнитного поля, фиксирующий воздействие на ВИПУЭ магнитного поля повышенной магнитной индукции. Факт и время воздействия на ВИПУЭ повышенной магнитной индукции фиксируется в журнале событий.
В ВИПУЭ функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.
Изменение состояния дискретного выхода производится путем подачи управляющих команд по цифровому интерфейсу ВИПУЭ в протоколе, совместимом со стандартом СПОДЭС 3.0.
При изменении состояния дискретного выхода в журнале ВИПУЭ сохраняется соответствующее событие.
В ВИПУЭ реализован протокол обмена СПОДЭС (ГОСТ Р 58940-2020).
ВИПУЭ обеспечивают измерение следующих параметров:
- приращения активной и реактивной электрической энергии в двух направлениях (прием и отдача);
- время и интервалы времени;
- напряжение линейное;
- ток;
- частота сети;
- коэффициент мощности;
- активная, реактивная и полная мощность.
ВИПУЭ обеспечивают учет:
- количества потребленной активной (реактивной) электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества месячных максимумов активной (реактивной) мощности суммарно и раздельно по действующим тарифам за месяц за 12 месяцев;
- количества потребленной активной (реактивной) электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца за 36 месяцев;
- количества потребленной активной (реактивной) электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток за 128 суток;
- количества потребленной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 мин за период 128 суток;
- количества потребленной электрической энергии за интервал 30 мин за период 128 суток;
- профиля активной (реактивной) мощности, усредненной на интервале 30 мин за период 128 суток;
- текущего времени и даты.
ВИПУЭ ведут журналы событий, в которых фиксируются время и дата начала/окончания следующих событий:
- журнал событий, связанных с напряжением;
- журнал событий, связанных с током;
- журнал событий, связанных с включением/отключением счетчика;
- журнал событий программирования параметров счетчика;
- журнал событий внешних воздействий;
- журнал коммуникационных событий;
- журнал событий контроля доступа;
- журнал самодиагностики;
- журнал параметров качества энергии;
- журнал превышения тангенса;
- журнал коррекции времени.
Все журналы хранятся в памяти ВИПУЭ в течение не менее 40 лет.
ВИПУЭ обладают возможностью выступать в качестве инициатора связи с уровнем информационно-вычислительного комплекса электроустановки (ИВКЭ) или
информационно-вычислительного комплекса (ИВК) при наступлении следующих событий (с возможностью конфигурирования событий):
- удаленного доступа (с разграничением прав, в соответствии с паролями доступа);
- удаленного параметрирования;
- дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения.
ВИПУЭ оборудованы интерфейсами связи и обеспечивают возможность:
- удаленного доступа (с разграничением прав, в соответствии с уровнем доступа);
- удаленного параметрирования;
- дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения.
ВИПУЭ содержат встроенные энергонезависимые часы реального времени с автоматической корректировкой настроек, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.
ВИПУЭ содержат встроенную энергонезависимую память, время сохранности информации при отсутствии внешнего питания не менее 40 лет.
ВИПУЭ ведут многотарифный учет энергии в четырех тарифных зонах. ВИПУЭ имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание до четырех дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание ВИПУЭ состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы специальных дней. Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней - до 45, для них могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Параметры тарификатора приведены в таблице 1.
Таблица 1 - Параметры тарификатора
| Наименование параметра | Значение |
| Количество программируемых тарифов (тарифных зон) | 4 (Т1 - Т4) |
| Количество дневных шаблонов, не более | 4 |
| Количество недельных шаблонов, не более | 12 |
| Количество сезонных шаблонов, не более | 12 |
| Количество типов дней | 4 |
| Количество тарифных схем | 2 |
| Количество особых дней, не более | 45 |
| Количество переключений тарифов в течении суток, не более | 16 |
В ВИПУЭ предусмотрено два тарифных расписания - действующее и вновь вводимое. Вновь вводимое расписание загружается, не влияя на работу тарифного алгоритма ВИПУЭ, работающего по действующему тарифному расписанию. После окончательной загрузки вновь вводимого тарифного расписания устанавливается дата включения вновь введенного тарифного расписания. По достижении установленной календарной даты вновь введенное тарифное расписание становится действующим. Таким образом обеспечивается одновременный переход на новое тарифное расписание для ВИПУЭ, объединенных одной автоматизированной информационно-измерительной системой.
ВИПУЭ обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:
- паролей считывателя и конфигуратора;
- наименования точки учета (места установки);
- сетевого адреса;
- времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 мин);
- тарифного расписания, расписания праздничных дней, списка перенесенных дней;
- текущего времени и даты;
- статуса разрешения перехода на сезонное время;
- программируемых флагов разрешения/запрета автоматического перехода на сезонное время;
- порогов активной и реактивной мощности прямого и обратного направления;
- конфигурации импульсного выхода;
- мягкой коррекции времени;
- жесткой установки даты и времени.
Работа с ВИПУЭ через интерфейсы связи производится с применением программного обеспечения (ПО) завода-изготовителя «Nartis Tools».
К данному виду средства измерений относятся ВИПУЭ, структура обозначения которых приведена в таблице 2.
Структура условного обозначения возможных исполнений ВИПУЭ:
1 2 3 4 5 6
Н____А___Р__Т___И___С___-_И____5__0__0_ -_X___X____X___X___- Х____Х___Х___Х___Х___- _Х___Х___- Х ___Х__ - _Х___Х___Х___Х____Х___Х__
Таблица 2 - Структура условного обозначения возможных исполнений ВИПУЭ
| Позиция | Описание |
| 1 | Тип прибора учета |
| 2 | КпБт, где n - номер модификации корпуса, m - модификация компонентной базы (не влияет на метрологические характеристики, состав компонентов указан в паспорте) |
| 3 | Класс точности: A5SR1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-20В |
| 4 | Номинальное напряжение: 6КВ - 6 кВ 10КВ - 10 кВ |
| 5 | Базовый (максимальный) ток: 10(100)А - 10 (100) А 10(200)а - 10 (200) А |
| 6 | Дополнительный интерфейс связи: G/n - радиоинтерфейс GSM/GPRS/NB-IoT/LTE, где n - номер модификации модуля интерфейса RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса |
| Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. | |
Для защиты от несанкционированного доступа в ВИПУЭ предусмотрена установка пломбы в виде мастики закрывающей головку винта корпуса со знаком поверки организации, осуществляющей поверку ВИПУЭ, и пломба ОТК завода-изготовителя (могут быть объединены в одну при поверке на заводе-изготовителе).
После установки на объект ВИПУЭ должны пломбироваться пломбами
обслуживающей организации.
Кроме механического пломбирования в ВИПУЭ предусмотрено программное
пломбирование - установка паролей.
Кроме механического и программного пломбирования в ВИПУЭ также предусмотрено электронное пломбирование ВИПУЭ четырьмя электронными пломбами в каждом БИ. Электронные пломбы работают как во включенном, так и в выключенном состоянии ВИПУЭ. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий.
Изменение метрологических коэффициентов и заводских параметров не доступно без вскрытия пломб.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в месте, указанном на рисунке 1.
Общий вид ВИПУЭ, место нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунке 1. Общий вид выносного цифрового дисплея НАРТИС-Д101-2 представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

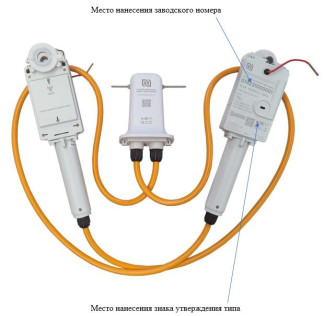

Место нанесения заводского номера
Место нанесения знака утверждения типа

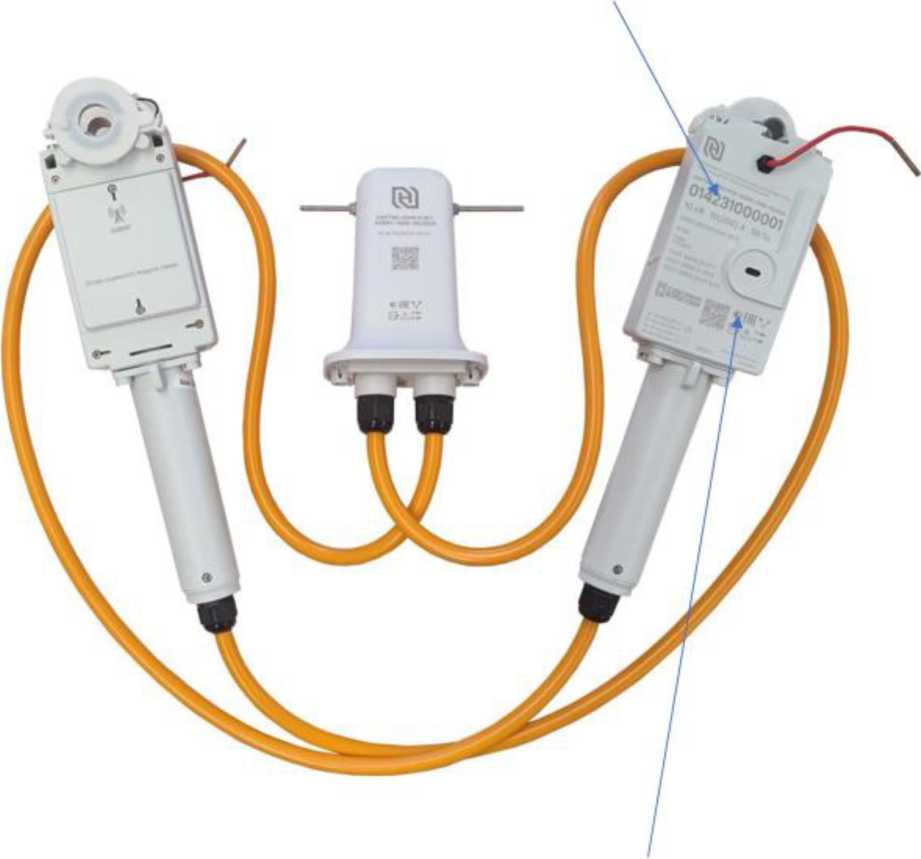

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера, знака утверждения типа
Д101-2
Выносной цифровой дисплей

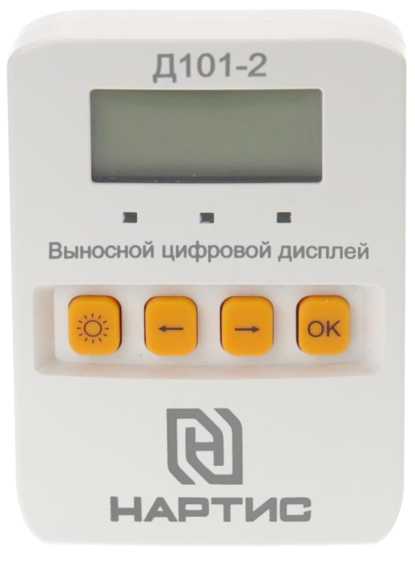

Рисунок 2 - Общий вид выносного цифрового дисплея НАРТИС-Д101-2

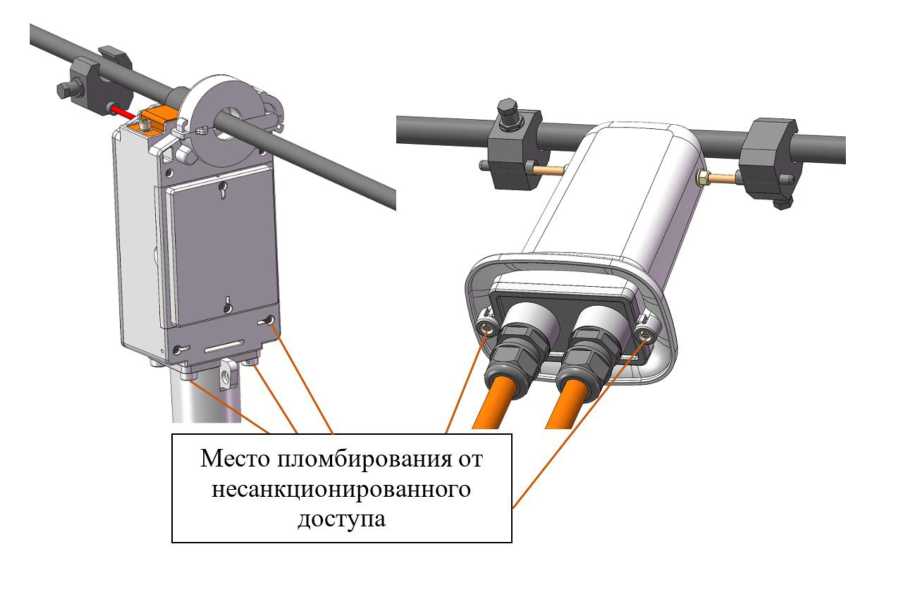

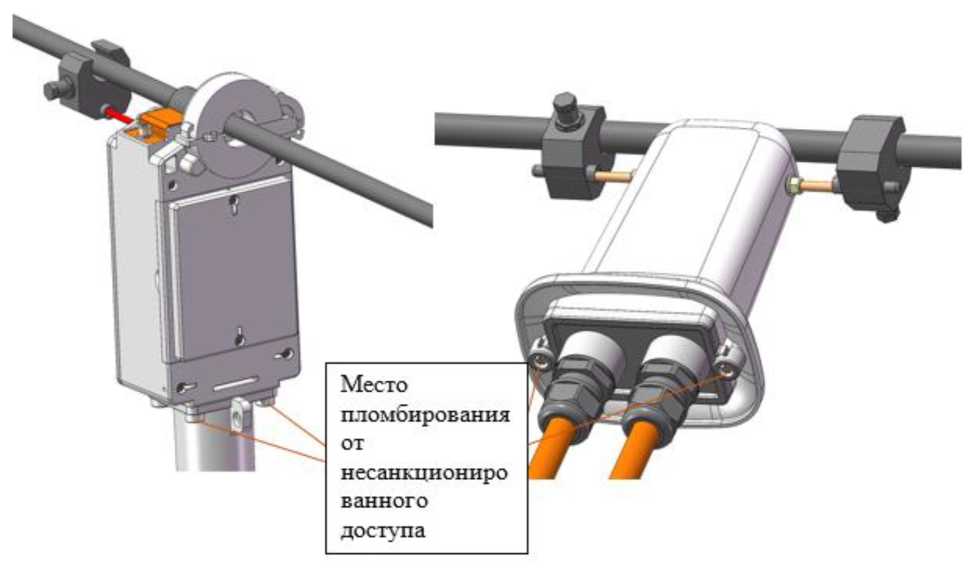

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Встроенное ПО ВИПУЭ производит обработку информации, поступающей от аппаратной части ВИПУЭ, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на выносном цифровом дисплее, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции ВИПУЭ, а метрологически незначимое ПО -за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается с помощью алгоритма хеширования, который сравнивает вычисленное значение функции с эталонным.
Настройка и считывание данных с ВИПУЭ производится с помощью специализированного ПО «Nartis Tools».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Конструкция ВИПУЭ исключает возможность несанкционированного влияния на ПО ВИПУЭ и измерительную информацию.
Идентификационные данные метрологически значимого ПО приведены в таблице 3.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | НАРТИС-И500 |
| Идентификационное наименование ПО | НЛПР.01.03004 |
| Номер версии (идентификационный номер ПО), не ниже | 255.07.Х.Х.Х.Х |
| Цифровой идентификатор метрологически значимой части ПО | 407f |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
| Примечание - Номер версии ПО состоит из двух полей: - первое поле - номер версии метрологически значимой части ПО (255.07); - второе поле - X.X.X.X - номер версии метрологически незначимой части ПО, где X может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| НАРТИС- И500 6 кВ | НАРТИС-И500 10 кВ | |
| Номинальное напряжение ином, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Установленный рабочий диапазон напряжений, кВ | от 5,4 до 6,6 | от 9 до 11 |
| Расширенный диапазон напряжений, кВ | от 4,8 до 7,2 | от 8 до 12 |
| Диапазон рабочих напряжений | 0,7 ином -1,2 ином | |
| Номинальный ток 1ном, А | 10 | |
| Максимальный ток 1макс, А | 100 200 | |
| Диапазон силы тока, А | от 0,01 1ном до 1макс | |
| Диапазон коэффициента мощности | 0,8-1 (ёмкостный) 1-0,5 (индуктивный) | |
| Активная потребляемая мощность в цепи напряжения, Вт, не более | 3 | |
| Полная потребляемая мощность в цепи напряжения, В^А, не более | 45 | 80 |
| Наименование характеристики | Значение |
| НАРТИС- НАРТИС- И500 6 кВ И500 10 кВ | |
| Потребляемая мощность по цепям тока, В^А, не более | 0,9 |
| Номинальная частота сети переменного тока Гном, Гц | 50 |
| Допустимый частотный диапазон, Г ц | от 45 до 55 |
| Класс точности ВИПУЭ при измерении активной электрической энергии по ГОСТ 31819.22-2012 | 0,5S |
| Класс точности ВИПУЭ при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 | 1 |
| Пределы допускаемой основной относительной погрешности измерений активной энергии и мощности, максимальной средней активной мощности на программируемом интервале Ринт.макс, максимальной средней активной мощности на расчетный день и час Ррдч, %: 0,011ном<1<0,051ном, СО8ф=1,00 0,051ном<1<1макс, СО8ф=1,00 0,021ном<1<0,101ном, со8ф=0,50 инд. 0,101ном<1<1макс, СО8ф=0,50 инд. 0,021ном<1<0,101ном, со8ф=0,80 емк. 0,101ном<1<1макс, со8ф=0,80 емк. | ±1,0 ±0,5 ±1,0 ±0,6 ±1,0 ±0,6 |
| Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, %: 0,051б<1<0,101б, 8Шф=1,00 0,101б<1<1макс, 8Шф=1,00 0,101б<1<0,201б, 8Юф=0,50 инд. 0,201б<1<1макс, 8Шф=0,50 инд. 0,101б<1<0,201б, 8Юф=0,50 емк. 0,201б<1<1макс, 8тф=0,50 емк. 0,201б<1<1макс, 8Шф=0,25 инд. 0,201б<1<1макс, 8Шф=0,25 емк. | ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 ±1,0 ±1,5 ±1,5 |
| Пределы допускаемой относительной погрешности измерений полной мощности, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности С08ф, в диапазоне токов (в диапазоне измеряемых значений С08ф): 0,051ном<1<1макс (от 0,25 до 1) | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф, в диапазоне токов (в диапазоне измеряемых значений tgф): 0,051ном<1<1макс (от 0 до 1) | ±0,01 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 6I в диапазоне, %: 0,011ном<1<0,051ном 0,051ном<1<1макс | ±1,0 ±0,5 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, % | ±0,5 |
| Наименование характеристики | Значение |
| НАРТИС- НАРТИС- И500 6 кВ И500 10 кВ | |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %: 0,9ином<и<1,1ином, СО8ф=1,00 0,9ином<и<1,1ином, С08ф=0,50 инд. | ±0,2 ±0,4 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %: 0,9ином<и<1,Шном, 8Шф=1,00 0,9ином<и<1,1ином, 8Шф=0,50 инд. | ±0,7 ±1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %: 0,80ином<и<1,2ином, С08ф=1,00 0,80ином<и<1,2ином, С08ф=0,50 инд. | ±0,6 ±1,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %: 0,8ином<и<1,2ином, 8Шф=1,00 0,8ином<и<1,2ином, 8Юф=0,50 инд. | ±2,1 ±3,0 |
| Пределы допускаемой относительной погрешности измерений отрицательного 5U(.) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 % до 120 %, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты сети в диапазоне значений частоты от 45 до 55 Гц, Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af в диапазоне отклонений частоты ± 5 Гц, Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с | ±0,02 |
| Пределы допускаемой погрешности измерений остаточного напряжения провала напряжения Uh, приведенной к ином, в диапазоне значений от 40 % до 100 % от ином, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEPU в диапазоне значений от 1 до 60 с, с | ±0,02 |
| Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения Uhepu, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения 6Un в диапазоне значений от 10 % до 90 %, % | ±1,0 |
| Наименование характеристики | Значение |
| НАРТИС- НАРТИС- И500 6 кВ И500 10 кВ | |
| Пределы допускаемой относительной погрешности измерений токов прямой I1 и обратной I2 последовательностей в диапазоне Значений от 0,11ном До 1макс, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения K2U и токов К21 по обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 % до 5 %, % | ±0,3 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициента от 1 % до 30 %, % | ±1,0 |
| Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии и мощности, %/К: cosф=1,00 cosф=0,50 инд. | ±0,03 ±0,05 |
| Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии и мощности, %/К: 8Шф=1,00 simp 0,50 инд. | ±0,05 ±0,07 |
| Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, в диапазоне 0,051ном<Ммакс, % | ±2,0 |
| Пределы допускаемого значения суточного хода часов реального времени тарификатора ВИПУЭ, с/сут | ±0,5 |
| Стартовый ток: при измерении активной энергии, мА при измерении реактивной энергии, мА | 10 20 |
| Постоянная ВИПУЭ: режим А, имп./(кВт-ч); имп./(квар^ч) режим В, имп./(кВт^ч); имп./(квар^ч) | 10 40 |
| Количество тарифов | 4 |
| Время сохранения данных, лет, не менее | 40 |
| Время начального запуска, с, не более | 5 |
Примечания
1 Измерения активной и реактивной энергии выполняются в четырех квадрантах.
Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012.
2 ВИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.302013, класс S.
3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в ГОСТ 31819.22-2012 (8.5) и ГОСТ 31819.23-2012 (8.5), не более пределов дополнительных погрешностей для ВИПУЭ соответствующего класса точности в соответствии с ГОСТ 31819.22-2012 (таблица 6) и ГОСТ 31819.23-2012 (таблица 8).
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| НАРТИС- НАРТИС- И500 6 кВ И500 10 кВ | |
| Габаритные размеры: ВИПУЭ (высота х ширина х длина), мм, не более Выносной цифровой дисплей (высота х ширина х длина), мм, не более Модуль связи (высота х ширина х длина), мм, не более | 460,0х171,0х124,5 110х78х28 97,4х77,4х26,9 |
| Масса: ВИПУЭ, кг, не более Выносной цифровой дисплей, кг, не более | 10 0,15 |
| Условия эксплуатации для ВИПУЭ: - температура окружающего воздуха, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа для выносного цифрового дисплея НАРТИС-Д101-2: - температура окружающего воздуха, °С - относительная влажность при +25 °С без конденсации влаги, % - атмосферное давление, кПа | от -45 до +70 100 от 70,0 до 106,7 от -20 до +60 от 30 до 95 от 70,0 до 106,7 |
| Предельные условия транспортирования для ВИПУЭ: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % для выносного цифрового дисплея НАРТИС-Д101-2 (при поставке по отдельному договору): - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % | от -45 до +70 98 от -25 до +65 95 |
| Условия хранения: - температура окружающего воздуха, C - относительная влажность воздуха при +25 °С, % | от +5 до +40 80 |
| Средняя наработка на отказ, ч | 220000 |
| Средний срок службы, лет | 30 |
| Степень защиты оболочек от проникновения пыли и воды | IP65 |
методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в соответствии с рисунком 1 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений указана в таблице 6.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ВИПУЭ НАРТИС-И500 (соответствующего исполнения) | 1 шт. | |
| Кожух защитный НАРТИС-К1 (антивандальный) | НРДЛ.301261.005 | 2 шт. |
| Выносной цифровой дисплей НАРТИС-Д101-2 | НРДЛ.426488.102 | 1 шт. |
| Комплект монтажных частей | - | 1 комплект |
| Сервисное ПО | - | 1 шт. |
| Программа конфигурирования ВИПУЭ «Nartis Tools» | - | 1 шт. |
| Описание работы с программой конфигурирования ВИПУЭ «Nartis Tools» | - | 1 экз. |
| Паспорт на ВИПУЭ НАРТИС-И500 | НРДЛ.687254.500-01ПС | 1 экз. |
| Паспорт на выносной цифровой дисплей НАРТИС-Д101-2 | НРДЛ.426488.102ПС | 1 экз. |
| Руководство по эксплуатации на ВИПУЭ НАРТИС-И500 | НРДЛ.687254.500-01РЭ | 1 экз. |
| Руководство по эксплуатации на выносной цифровой дисплей НАРТИС-Д101-2 | НРДЛ.426488.102РЭ | 1 экз. |
| Инструкция по монтажу | НРДЛ.687254.500-01ИМ | 1 экз. |
| Методика поверки* | - | 1 экз. |
| Коробка (потребительская упаковка) | - | 1 шт. |
| * Поставляется по отдельному заказу организациям, осуществляющим поверку и эксплуатацию ВИПУЭ. | ||
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации НРДЛ.687254.500-01РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3453 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
НРДЛ.687254.500-01ТУ «Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500. Технические условия».
| Зарегистрировано поверок | 170 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
