Копры маятниковые HyTT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи) и консольный изгиб (метод Изода).
Принцип действия копров основан на измерении энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после воздействия на образец. Значение потенциальной энергии определяется массой и длиной маятника, а также углом сброса маятника (углом отклонения от вертикальной оси).
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, автоматического механизма спуска, торможения и подъёма маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях и запуска испытания по их закрытию, приспособлений для крепления образца и модуля управления и обработки данных.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
На оси вращения расположен датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров.
Модуль управления и обработки данных предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры могут быть дополнительно укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмом центрирования образцов на опорах, персональным компьютером, сменными маятниками.
Копры HyTT выпускаются в следующих модификациях: HyTT 25, HyTT 50, HyTT 150, HyTT 300, HyTT 450, HyTT 750, которые различаются между собой внешним видом, а также значениями метрологических и технических характеристик.

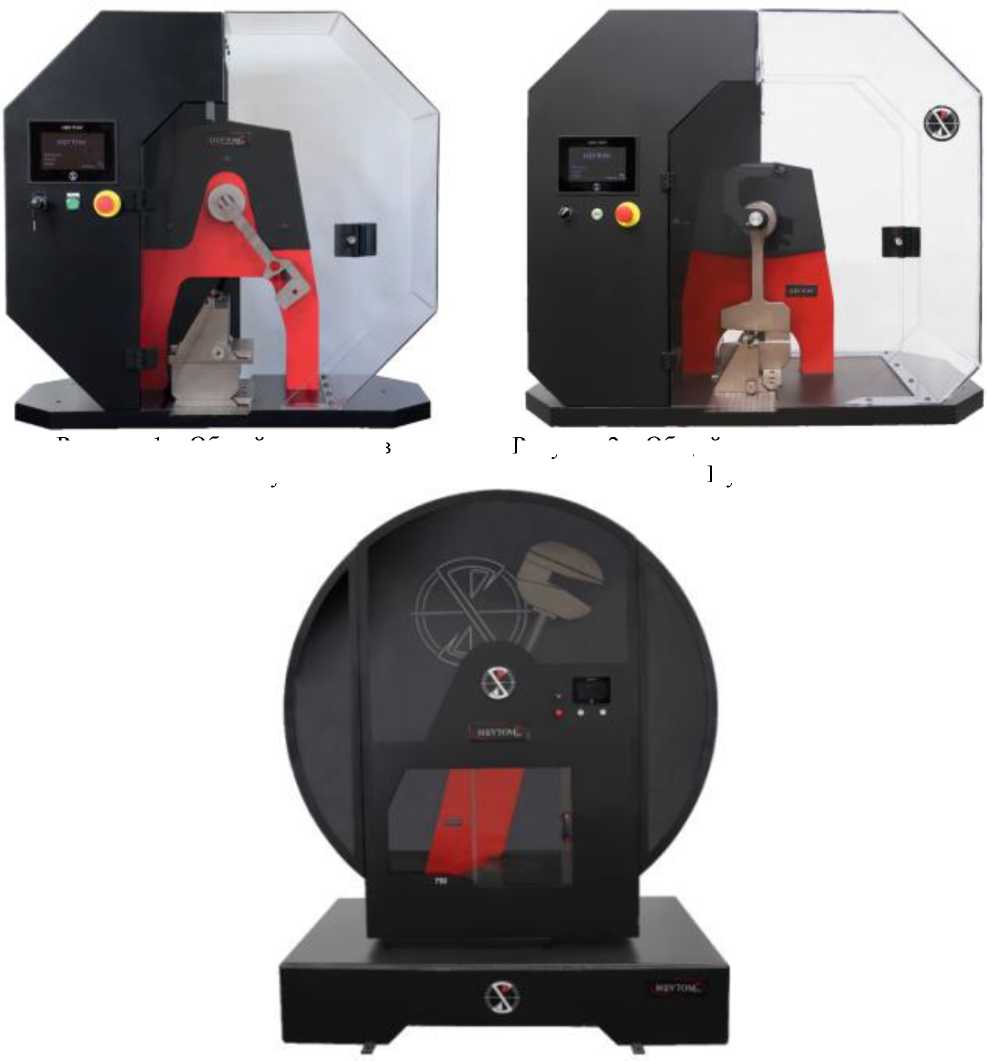

Общий вид копров представлен на рисунках 1 - 3.
Наименование модификации и серийные номера копров указаны на металлической идентификационной табличке, расположенной на вертикальной стойке с тыльной стороны копров. Серийные номера в виде цифрово-буквенного обозначения, состоящие из букв латинского алфавита и арабских цифр, наносятся на идентификационную табличку методом гравировки. Серийные номера маятников в виде цифрово-буквенного обозначения, состоящие из букв латинского алфавита и арабских цифр, наносятся на штанги маятников в виде наклейки. Пример идентификационной таблички копров приведен на рисунке 4. Пример нанесения серийного номера маятника приведён на рисунке 5.
Нанесение знака поверки на копры не предусмотрено.
В процессе эксплуатации копры не предусматривают внешних механических регулировок.
Пломбирование копров не предусмотрено.
Рисунок 3 - Общий вид копров маятниковых HyTT 150, HyTT 300, HyTT 450, HyTT 750
Рисунок 1 - Общий вид копров маятниковых HyTT 25
Рисунок 2 - Общий вид копров маятниковых HyTT 50
Место нанесения серийного номера

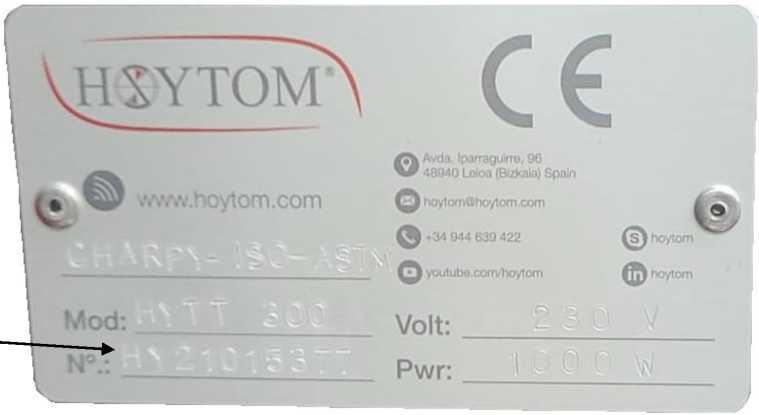

Рисунок 4 - Пример идентификационной таблички
Место нанесения серийного номера / номинального значения потенциальной энергии маятника
Рисунок 5 - Пример нанесения серийного номера на маятник
Для работы с копрами применяется встроенное программное обеспечение (далее -ВПО), а также программное обеспечение (далее - ПО) «HOYTOM», устанавливаемое на персональный компьютер.
ПО служит для управления функциональными возможностями копров, а также для обработки, хранения и отображения результатов измерений. ПО защищено от несанкционированного доступа ключами электронной защиты.
Уровень защиты ВПО - «Высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «HOYTOM» - «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «HOYTOM» | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 07C9E779FE2D271A6C5AEB6632 8C984732553910D16DEE5D9220 D0F2CD98E82D | - |
| Алгоритм вычисления цифрового идентификатора ПО | SHA256 | - |
Таблица 2 - Метрологические характеристики копров маятниковых HyTT 25
| Наименование характеристики | Значение | |||||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 2 | 2,75 | 4 | 5 | 5,5 | 7,5 | 11 | 15 | 22 | 25 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 1,0 | 1,0 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Диапазон измерения энергии, Дж | от 0,2 до 1,6 | от 0,275 до 2,200 | от 0,4 до 3,2 | от 0,5 до 4,0 | от 0,55 до 4,40 | от 0,75 до 6,00 | от 1,1 до 8,8 | от 1,5 до 12,0 | от 2,2 до 17,6 | от 2,5 до 20,0 |
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±0,02 | ±0,0275 | ±0,04 | ±0,05 | ±0,055 | ±0,075 | ±0,11 | ±0,15 | ±0,22 | ±0,25 |
| Скорость движения маятника в момент удара при испытании, м/с: - при испытаниях по методу Шарпи пластиковых образцов - при испытаниях по методу Шарпи металлических образцов - при испытаниях по методу Изода | 2,90±0,05 3,00±0,25 - | - 3,50±0,35 | 2,90±0,05 3,00±0,25 - | 2,90±0,05 3,00±0,25 - | - 3,50±0,35 | 3,80±0,05 4,00±0,25 - | - 3,50±0,35 | 3,80±0,05 4,00±0,25 - | - 3,50±0,35 | 3,80±0,05 4,00±0,25 - |
| 1) - в зависимости от маятника, входящего в комплект поставки | ||||||||||
Таблица 3 - Метрологические характеристики копров маятниковых HyTT 50
| Наименование характеристики | Значение | ||||||||||
| Номинальное значение потенциальной энергии маятника, Дж1) | 2 | 2,5 | 4 | 5 | 5,5 | 7,5 | 11 | 15 | 22 | 25 | 50 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 1,0 | 1,0 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Диапазон измерения | от 0,2 | от 0,25 | от 0,4 | от 0,5 | от 0,55 | от 0,75 | от 1,1 | от 1,5 | от 2,2 | от 2,5 | от 5 до |
| энергии, Дж | до 1,6 | до 2,00 | до 3,2 | до 4,0 | до 4,40 | до 6,00 | до 8,8 | до 12,0 | до 17,6 | до 20,0 | 40 |
| Пределы допускаемойабсолютной погрешности измерения энергии, Дж | ±0,02 | ±0,0275 | ±0,04 | ±0,05 | ±0,055 | ±0,075 | ±0,11 | ±0,15 | ±0,22 | ±0,25 | ±0,5 |
| Скорость движения маятника в момент удара при испытании, м/с: - при испытаниях по методу Шарпи пластиковых образцов - при испытаниях по методу Шарпи | 2,90±0,05 | - | 2,90±0,05 | 2,90±0,05 | - | 3,80±0,05 | - | 3,80±0,05 | - | 3,80±0,05 | 3,80±0,05 |
| металлических образцов | 3,00±0,25 | - | 3,00±0,25 | 3,00±0,25 | - | 4,00±0,25 | - | 4,00±0,25 | - | 4,00±0,25 | 4,00±0,25 5,00±0,52) |
| - при испытаниях по методу Изода | - | 3,50±0,35 | - | - | 3,50±0,35 | - | 3,50±0,35 | - | 3,50±0,35 | - | - |
| 1) - в зависимости от маятника, входящего в комплект поставки | |||||||||||
| 2) - по отдельному заказу потребителя | |||||||||||
Таблица 4 - Метрологические характеристики копров маятниковых
HyTT 150, HyTT 300, HyTT 450, HyTT 750
| Наименование характеристики | Значение | |||
| Модификация | HyTT 150 | HyTT 300 | HyTT 450 | HyTT 750 |
| Номинальное значение потенциальной энергии маятника, Дж | 150 | 300 | 450 | 750 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |||
| Диапазон измерения энергии, Дж | от 15 до 120 | от 30 до 240 | от 90 до 360 | от 75 до 600 |
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±0,5 | ±1,5 | ±1,5 | ±1,5 |
| Скорость движения маятника в момент удара при испытании, м/с: - при испытаниях по методу Шарпи пластиковых образцов - при испытаниях по методу Шарпи металлических образцов - при испытаниях по методу Изода | 5,00±0,5 5,00±0,5 5,00±0,5 | |||
Таблица 5 - Габаритные размеры и масса
| Модификация | Максимальное значение потенциальной энергии маятника, Дж | Габаритные размеры (ШхГхВ), мм, не более | Масса, кг, не более |
| HyTT 25 | 25 | 1100x700x1100 | 400 |
| HyTT 50 | 50 | 1400x1000x1300 | 600 |
| HyTT 150 | 150 | 2300x1300x2500 | 1500 |
| HyTT 300 | 300 | ||
| HyTT 450 | 450 | ||
| HyTT 750 | 750 |
Таблица 6 - Параметры электрического питания и условия эксплуатации
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 210 до 230 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 10 до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копер маятниковый в комплекте1) | - | 1 шт. |
| Комплект сменных маятников | - | по заказу |
| Комплект принадлежностей | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - модификация в соответствии с заказом потребителя | ||
приведены в разделе 5 «Электроника управления и измерения» руководства по эксплуатации.
Стандарт предприятия HOYTOM S.L., Испания.
