| Номер в госреестре | 92284-24 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | СПЕКТР-35 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2024 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы СПЕКТР-35 (далее - анализаторы) предназначены для измерений массовой концентрации и объемной доли оксида углерода (СО), закиси азота (N2O), аммиака (КНэ), диоксида серы (SO2), метана (СН4), хлористого водорода (HCl), фтористого водорода (HF), суммы углеводородов (в пересчете на пропан или гексан), сероводорода (H2S), этана (C2H6), этилена (C2H4), ацетилена (C2H2), диоксида углерода (СО2), кислорода (О2) и паров воды (Н2О) в дымовых технологических газах.
Анализаторы представляют собой автоматические приборы непрерывного действия. Анализаторы являются одно- либо двухкомпонентыми приборами.
Конструктивно анализаторы состоят из блока передатчика и блока приемника, блока продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом).
Принцип измерения основан на инфракрасной однолинейной спектрометрии с перестраиваемым диодным лазером.
Анализаторы выполняют следующие функции:
- непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;
- индикация результатов измерений на цифровом дисплее;
- передача данных через: аналоговый выход от 4 до 20 мА, интерфейсы RS-232 и RS485.

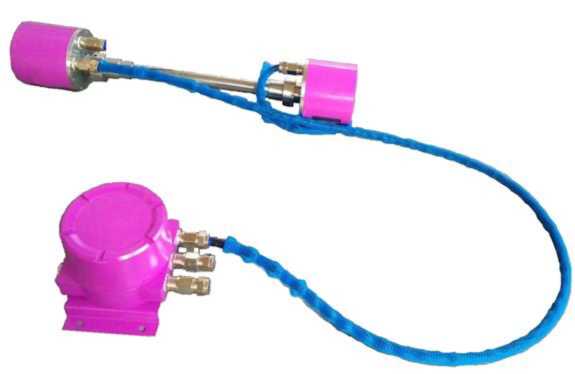

Общий вид анализаторов приведен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Анализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся методом гравировки на идентификационную табличку, расположенную на корпусе анализатора (блоке приемника, блоке передатчика, распределительной коробке). Серийный номер на каждом блоке одного образца анализатора идентичен.

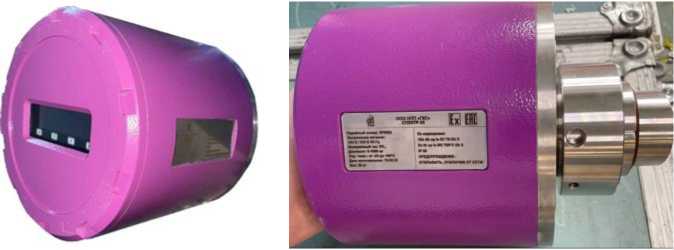

а) Блок приемника
в) Распределительная коробка

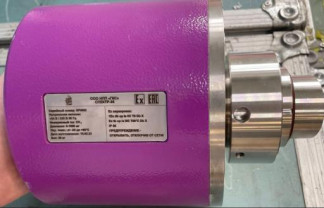

б) Блок передатчика
Рисунок 1 - Общий вид анализаторов

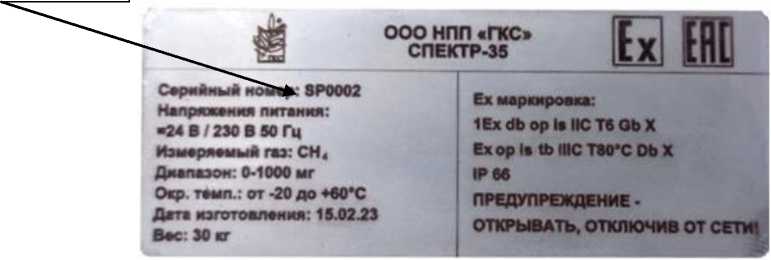

Место нанесения серийного номера
Рисунок 2 - Идентификационная табличка
Анализаторы имеют встроенное программное обеспечение, предназначенное для управления анализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного ПО СИ на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО Блок приемника, не ниже Блок передатчика, не ниже | 163D.C.V5.04.49 MAI.164C.V4.07 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | |||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | ||
| Оксид углерода (СО) | от 0 до 500 | от 0 до 75 включ. | - | ±5 | - |
| св. 75 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | ||
| Оксид углерода (СО) | от 0 до 60000 | от 0 до 10000 включ. | - | ±3 | - |
| св. 10000 до 60000 | - | - | ±3 | ||
| - | от 0 до 100 | ±3 | |||
| Диоксид серы (SO2) | от 0 до 500 | от 0 до 75 включ. | - | ±10 | - |
| св. 75 до 500 | - | - | ±10 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±8 | - | |
| св. 100 до 1000 | - | - | ±8 | ||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | |||
| Диоксид серы (SO2) | от 0 до 5000 | от 0 до 1000 включ. | - | ±6 | - | |
| св. 1000 до 5000 | - | - | ±6 | |||
| от 0 до 10000 | от 0 до 2000 включ. | - | ±5 | - | ||
| св. 2000 до 10000 | - | - | ±5 | |||
| - | от 0 до 10 | от 0 до 1,0 включ. | ±4 | - | ||
| - | св. 1,0 до 10 | - | ±4 | |||
| - | от 0 до 20 | от 0 до 10 включ. | ±3 | - | ||
| - | св. 10 до 20 | - | ±3 | |||
| - | от 0 до 100 | ±3 | ||||
| Аммиак (NH3) | от 0 до 30 | - | ±15 | - | ||
| от 0 до 200 | от 0 до 50 включ. | - | ±10 | - | ||
| св. 50 до 200 | - | - | ±10 | |||
| от 0 до 500 | от 0 до 100 включ. | - | ±8 | - | ||
| св. 100 до 500 | - | - | ±8 | |||
| - | от 0 до 20 | ±8 | ||||
| - | от 0 до 100 | ±8 | ||||
| Закись азота (N2O) | от 0 до 50 | - | ± 8 | - | ||
| от 0 до 200 | от 0 до 50 включ. | - | ±8 | - | ||
| св. 50 до 200 | - | - | ±8 | |||
| от 0 до 1000 | от 0 до 100 включ. | - | ±6 | - | ||
| св. 100 до 1000 | - | - | ±6 | |||
| от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | ||
| св. 1000 до 5000 | - | - | ±5 | |||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | |||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | ||
| Закись азота (N2O) | от 0 до 10000 | от 0 до 1000 включ. | - | ±5 | - |
| св. 1000 до 10000 | - | - | ±5 | ||
| - | от 0 до 100 | ±5 | |||
| Метан (CH4) | от 0 до 200 | от 0 до 50 включ. | - | ±8 | - |
| св. 50 до 200 | - | - | ±8 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±6 | - | |
| св. 100 до 1000 | - | - | ±6 | ||
| от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | ||
| - | от 0 до 40 | ±5 | |||
| - | от 0 до 100 | ±5 | |||
| Фтороводород (HF) | от 0 до 50 | от 0 до 20 включ. | - | ±15 | - |
| св. 20 до 50 | - | - | ±15 | ||
| от 0 до 100 | от 0 до 20 включ. | - | ±15 | - | |
| св. 20 до 100 | - | - | ±15 | ||
| Фтороводород (HF) | от 0 до 500 | от 0 до 100 включ. | - | ±10 | - |
| св. 100 до 500 | - | - | ±10 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±10 | - | |
| св. 100 до 1000 | - | - | ±10 | ||
| - | от 0 до 100 | ±10 | |||
| Хлороводород (HCl) | от 0 до 50 | от 0 до 20 включ. | - | ±15 | - |
| св. 20 до 50 | - | - | ±15 | ||
| от 0 до 100 | от 0 до 20 включ. | - | ±15 | - | |
| св. 20 до 100 | - | - | ±15 | ||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | |||
| Хлороводород (HCl) | от 0 до 500 | от 0 до 100 включ. | - | ±10 | - | |
| св. 100 до 500 | - | - | ±10 | |||
| от 0 до 1600 | от 0 до 200 включ. | - | ±10 | - | ||
| св. 200 до 1600 | - | - | ±10 | |||
| от 0 до 5000 | - | ±10 | ||||
| - | от 0 до 100 | ±10 | ||||
| Сумма углеводородов (в пересчете на пропан или гексан) | от 0 до 200 | от 0 до 50 включ. | - | ±8 | - | |
| св. 50 до 200 | - | - | ±8 | |||
| от 0 до 1000 | от 0 до 100 включ. | - | ±6 | - | ||
| св. 100 до 1000 | - | - | ±6 | |||
| от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | ||
| св. 1000 до 5000 | - | - | ±5 | |||
| Диоксид углерода (CO2) | - | от 0 до 20 | от 0 до 5 включ. | ±5 | - | |
| - | св. 5 до 20 | - | ±5 | |||
| - | от 0 до 50 | от 0 до 20 включ. | ±5 | - | ||
| - | св. 20 до 50 | - | ±5 | |||
| - | от 0 до 100 | от 0 до 50 включ. | ±5 | - | ||
| - | св. 50 до 100 | - | ±5 | |||
| Кислород (O2) | - | от 0 до 25 | от 0 до 5 включ. | ±5 | - | |
| - | св. 5 до 25 | - | ±5 | |||
| - | от 0 до 100 | ±5 | - | |||
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | ||||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | |||
| Пары воды (Н2О) | - | от 0 до 40 | 0 до 10 включ. | ±10 | - | |
| - | св. 10 до 40 | - | ±10 | |||
| Сероводород (H2S) | от 0 до 2000 | от 0 до 200 включ. | - | ±10 | - | |
| св. 200 до 2000 | - | - | ±10 | |||
| - | от 0 до 30 | ±10 | ||||
| - | от 0 до 100 | ±10 | ||||
| Этан (C2H6) | от 0 до 200 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 200 | - | - | ±5 | |||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | ||
| св. 100 до 1000 | - | - | ±5 | |||
| от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | ||
| св. 1000 до 5000 | - | - | ±5 | |||
| - | от 0 до 40 | ±5 | ||||
| - | от 0 до 100 | ±5 | ||||
| Этилен (C2H4) | от 0 до 200 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 200 | - | - | ±5 | |||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | ||
| св. 100 до 1000 | - | - | ±5 | |||
| Этилен (C2H4) | от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - | |
| св. 1000 до 5000 | - | - | ±5 | |||
| - | от 0 до 40 | ±5 | ||||
| - | от 0 до 100 | ±5 | ||||
| Ацетилен (C2H2) | от 0 до 200 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 200 | - | - | ±5 | |||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | ||
| св. 100 до 1000 | - | - | ±5 | |||
Окончание таблицы 2
| Измерительный канал (определяемый компонент) | Диапазон измерений 1) | Пределы допускаемой погрешности, % | |||
| массовая концентрация, мг/м3 | объемная доля, % | приведенной2) | относительной | ||
| Ацетилен (C2H2) | от 0 до 5000 | от 0 до 1000 включ. | - | ±5 | - |
| св. 1000 до 5000 | - | - | ±5 | ||
| - | от 0 до 40 | ±5 | |||
| - | от 0 до 100 | ±5 | |||
1) Конкретные диапазоны измерений и определяемые компоненты определяются при заказе и указываются в паспорте на анализатор.
2) Приведенная погрешность нормирована к верхнему пределу диапазона измерений.
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, T90, с, не более | 10,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 3,0 |
| Маркировка взрывозащиты Ех-маркировка для взрывоопасных газовых сред Ех-маркировка для взрывоопасных пылевых сред | 1Ex db op is IIC T6 Gb Х Ex op is tb IIIC T80°C Db Х |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP66 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | 24 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок приемника - блок передатчика - распределительная коробка | 170x170x347,5 170x170x331 264x261x192 |
| Масса, кг, не более | 35 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +60 90 от 84 до 106,7 кПа |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее | 40000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор | СПЕКТР-35 | 1 шт. |
| Калибровочная труба (ячейка) | — | 1 шт. |
| Отсечной кран (опционально) | — | 2 шт. |
| Руководство по эксплуатации | — | 1 шт. |
| Паспорт | — | 1 шт. |
приведены в разделе 2.2 «Принцип работы и функциональное назначение» документа «Анализаторы СПЕКТР-35. Руководство по эксплуатации».
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-028-94291860-2023 «Анализаторы МУЛЬТИСЕНС-35, Анализаторы СПЕКТР-35, Анализаторы ТОМАН-35. Технические условия».
