| Номер в госреестре | 92288-24 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | DIGIFORCE |
| Изготовитель | burster praezisionsmesstechnik gmbh & co kg, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы DIGIFORCE (далее - измерители) предназначены для измерений крутящего момента силы и углов поворота.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея контроллера.
Конструктивно измерители выполнены в неразборном корпусе, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Измерительная система измерителей выполнена на тензорезисторах, наклеенных на поверхность чувствительного элемента измерителя и соединенных в мостовую электрическую цепь.
Управление измерителями осуществляется при помощи контроллера DIGIFORCE 9307.
К данному типу измерителей относятся измерители крутящего момента силы DIGIFORCE модификации 8661-4500-V0200, зав. № 644786, модификации 8661-5002-V0200, зав. № 571365, модификации 8661-5010-V0200, зав. № 645685, модификации 8661-5020-V0200, зав. № 576401, модификации 8661- 5050-V0200, зав. № 585553.
Измерители выпускают в пяти модификациях 8661-4500-V0200, 8661-5002-V0200,
8661-5010-V0200, 8661-5020-V0200, 8661-5050-V0200, которые различаются между собой
диапазонами измерений крутящего момента силы и габаритными размерами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, которая наклеивается на корпус измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации измерители не предусматривают внешних механических регулировок. Пломбирование измерителей не производится.

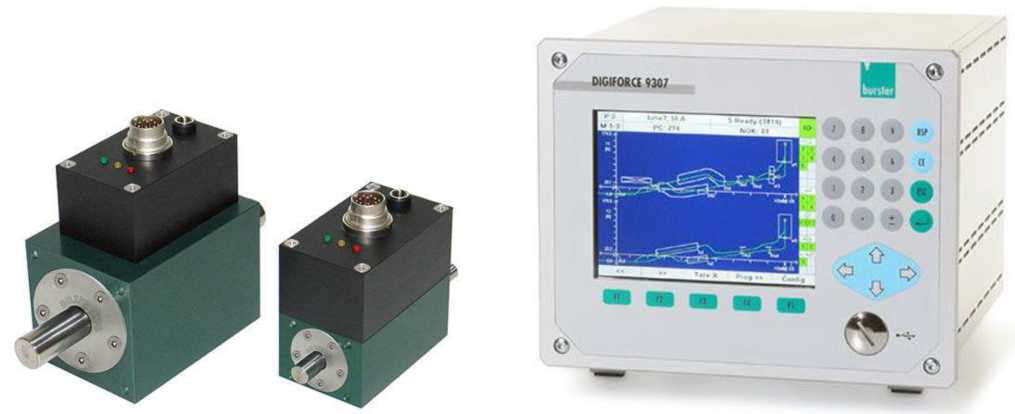

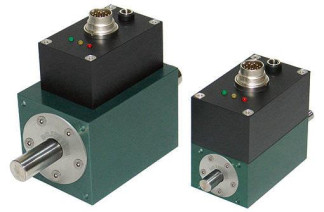

Общий вид измерителей представлен на рисунке 1.
а) б)
Рисунок 1 - Общий вид
а) измерителей крутящего момента силы DIGIFORCE б) контроллера DIGIFORCE 9307
Место нанесения заводского номера средства измерений
Рисунок 2 - Общий вид маркировочной таблички
Измерители и контроллер имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | 8661-4500-V0200 | 8661-5002-V0200 | 8661-5010-V0200 | 8661-5020-V0200 | 8661 5050- V0200 |
| Диапазон измерений крутящего момента силы, Н^м | от 0,05 до 0,5 | от 0,05 до 2 | от 0,05 до 10 | от 0,4 до 20 | от 1 до 50 |
| Пределы относительной погрешности измерений крутящего момента силы, % | ±1 | ||||
| Диапазон измерений углов поворота, градус1) | от 0 до 360 | ||||
| Пределы абсолютной погрешности измерений углов поворота, градус | ±0,088 | ||||
| 1) - здесь и далее по тексту: градус - единица измерений плоского угла | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация | 8661 4500- V0200 | 8661 5002- V0200 | 8661 5010- V0200 | 8661 5020- V0200 | 8661 5050- V0200 | Контроллер |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение | от 10 до | от 10 до | от 10 до | от 10 до | от 10 до | от 90 до 240 от 47 до 63 |
| постоянного тока, В | 30 | 30 | 30 | 30 | 30 | |
| Потребляемая мощность, Вт, не более | 2 | 2 | 2 | 2 | 2 | 30 |
| Габаритные размеры, мм, не более - длина | 87 | 94 | 143 | 143 | 168 | 240 |
| - ширина | 40 | 40 | 55 | 55 | 64 | 205 |
| - высота | 60 | 60 | 85 | 85 | 94 | 160 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |||||
| Масса, кг, не более | 0,3 | 0,3 | 0,9 | 0,9 | 1,5 | 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от + 15 до + 25 | |||||
наносится типографским способом на титульный лист руководства по эксплуатации
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы* | DIGIFORCE | 1 шт. |
| Контроллер | DIGIFORCE 9307 | 1 шт. |
| Комплект соединительных кабелей | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| * - модификация определяется договором поставки | ||
приведены в разделе 5.2 «Измерения» документа «Руководство по эксплуатации.
Измеритель крутящего момента силы DIGIFORCE».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г.№ 1794;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г.№ 2482;
Стандарт предприятия burster praezisionsmesstechnik gmbh & co kg.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
