| Номер в госреестре | 92289-24 |
| Наименование СИ | Лупы измерительные |
| Обозначение типа СИ | ЛИ |
| Изготовитель | Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ"), Московская обл., г. Подольск |
| Год регистрации | 2024 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лупы измерительные ЛИ (далее по тексту - лупы) предназначены для измерений линейных и угловых (ЛИ-3-10х-МУ) размеров.
Принцип действия луп основан на совмещении штрихов измерительной шкалы с границами измеряемого объекта.
Лупы выпускаются в следующих модификациях: ЛИ-3-10х, ЛИ-3-10х-К2, ЛИ-3-10х-М1, ЛИ-3-10х-М2, ЛИ-3-10х-МУ.
Лупы модификаций ЛИ-3-10х и ЛИ-3-10х-К2 состоят из двух стеклянных линз, лупы модификаций ЛИ-3-10х-М1, ЛИ-3-10х-М2 и ЛИ-3-10х-МУ состоят из трех стеклянных линз, обеспечивающих десятикратное увеличение. Во всех модификациях луп нанесена линейная измерительная шкала, нанесенная методом фотолитографии. В модификации ЛИ-3-10х-МУ также нанесена универсальная шкала, состоящая из угловой и линейной шкал с возможностью измерений радиусов, а также шкалы воспроизведения диаметров окружностей. Лупы модификаций ЛИ-3-10х-М1, ЛИ-3-10х-М2 и ЛИ-3-10х-МУ имеют светодиодную подсветку. Лупы модификаций ЛИ-3-10х-М1 отличаются от луп модификаций ЛИ-3-10х-М2 метрологическими характеристиками. Лупы модификаций ЛИ-3-10х отличаются от луп модификаций ЛИ-3-10х-К2 метрологическими характеристиками.
Измерения осуществляются с помощью измерительной шкалы в поле зрения лупы при дневном или искусственном свете.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на оправу лупы методом лазерной гравировки.
Пломбирование луп измерительных ЛИ не предусмотрено.
Фотографии общего вида луп измерительных ЛИ с указанием места нанесения заводского номера и знака утверждения представлена на рисунках 1 и 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа

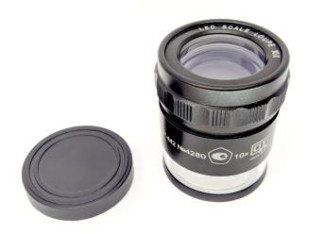

Рисунок 1 - Общий вид луп измерительных ЛИ модификаций ЛИ-3-10х-М1, ЛИ-3-10х-М2 и ЛИ-3-10х-МУ
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид луп измерительных ЛИ модификаций ЛИ-3-10х и ЛИ-3-10х-К2
Таблица 1 - Метрологические характеристики луп измерительных ЛИ, модификации ЛИ-3-10х, ЛИ-3-10х-К2и ЛИ-3-10х-М1
| Наименование характеристики | Значение | |
| ЛИ-3-10х ЛИ-3-10х-М1 | ЛИ-3-10х-К2 | |
| Диапазон измерений линейных размеров, мм | от 0 до 20 | |
| Цена деления измерительной шкалы, мм | 0,1 | |
| Пределы допускаемой абсолютной погрешности измерительной шкалы, мм, при измерении в интервале: - от 0 до 0,1 мм включ. | ±0,010 | ±0,030 |
| - св. 0,1 » 5,0 » | ±0,015 | ±0,100 |
| » 5,0 » 20 » | ±0,020 | ±0,270 |
Таблица 2 - Метрологические характеристики луп измерительных ЛИ, модификация ЛИ-3-10х-
М2
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от -15 до 15 |
| Цена деления измерительной шкалы, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерительной шкалы, мм, при измерении в интервале: - от 0 до 0,1 мм включ. - св. 0,1 » 5,0 » » 5,0 » 30 » | ±0,010 ±0,015 ±0,020 |
Таблица 3 - Метрологические характеристики луп измерительных ЛИ, модификация ЛИ-3-10х-МУ
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от -10 до 10 |
| Цена деления измерительной шкалы линейных размеров, мм, в диапазоне: - от 0 до 1 мм - от -5 до 0 и от +1 до +5 мм - от -10 до -5 и от +5 до +10 мм | 0,05 0,10 0,50 |
| Пределы допускаемой абсолютной погрешности измерительной шкалы линейных размеров, мм, в диапазоне: - от 0 до 0,1 мм включ. - св. 0,1 до 1 мм - от -5 до 0 и от +1 до +5 мм - от -10 до -5 и от +5 до +10 мм | ±0,005 ±0,010 ±0,015 ±0,020 |
| Диапазон воспроизведения радиусов, мм | от 0 до 10 |
| Цена деления измерительной шкалы радиусов, мм, в диапазоне: - от 0 до 1 мм включ. - св. 1 до 10 мм | 0,1 0,5 |
| Пределы допускаемой абсолютной погрешности измерительной шкалы радиусов, мм | ±0,025 |
| Диапазон воспроизведения диаметров окружностей, мм | от 0,1 до 1,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметров окружностей, мм | ±0,015 |
| Диапазон измерений плоских углов, ..° | от 0 до 90 |
| Цена деления измерительной шкалы плоских углов, .°, в диапазоне: - от 0° до 80° включ. - св. 80° до 90° | 5 1 |
| Пределы допускаемой абсолютной погрешности измерительной шкалы плоских углов, ...' | 5 |
| Номинальные значения плоских углов, ..° | 29, 55, 60, 118 |
| Допускаемое отклонение воспроизведения плоских углов от номинального значения, .' | 10 |
| Таблица 4 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Видимое увеличение (кратность) | 10х |
| Фокусное расстояние, мм | 25,00 ± 1,25 |
| Линейное поле зрения, мм - для модификаций ЛИ-3-10хи ЛИ-3-10х-К2 - для модификаций ЛИ-3-10х-М1, ЛИ-3-10х-М2 и ЛИ-3-10х-МУ | 16 ± 1 26 ± 1 |
| Габаритные размеры, мм, не более: - диаметр; - высота | 47 55 |
| Масса, кг, не более | 0,15 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более | от -15 до +40 80 |
наносится на титульный лист паспорта типографским способом и на оправу лупы.
| Таблица 5 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Лупа измерительная | ЛИ* | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт - модификации ЛИ-3-10х и ЛИ-3-10 х-К2; - модификация ЛИ-3-10х-М1; - модификация ЛИ-3-10х-М2; - модификация ЛИ-3-10х-МУ. | 26.51.33-092-42940088-2023.001 ПС 26.51.33-092-42940088-2023.002 ПС 26.51.33-092-42940088-2023.003 ПС 26.51.33-092-42940088-2023.004 ПС | 1 экз.* |
| * Модификация в соответствии с заказом. | ||
приведены в разделе 5 «Порядок работы» документов:
- 26.51.33-09 2-42940088-2023.001 ПС «Лупа измерительная ЛИ. Модификации ЛИ-3-10х и
ЛИ-3-10х-К2. Паспорт»;
- 26.51.33-09 2-42940088-2023.002 ПС «Лупа измерительная ЛИ. Модификация ЛИ-3-10х-
М1. Паспорт»;
- 26.51.33-09 2-42940088-2023.003 ПС «Лупа измерительная ЛИ. Модификация ЛИ-3-10х-
М2. Паспорт»;
- 26.51.33-09 2-42940088-2023.004 ПС «Лупа измерительная ЛИ. Модификация ЛИ-3-10х-
МУ. Паспорт».
ТУ 26.51.33-092-42940088-2023 «Лупы измерительные ЛИ. Технические условия»;
ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1Л0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
| Зарегистрировано поверок | 184 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
