Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan, 92290-24

92290-24
Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.
Карточка СИ
Номер в госреестре 92290-24
Наименование СИ Системы оптические координатно-измерительные бесконтактные
Обозначение типа СИ AM.TECH TrackScan
Изготовитель Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция"), г. Москва
Год регистрации 2024
Срок свидетельства 13.06.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.

Описание

Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер) и ручного лазерного сканера i-Scanner (далее - сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов.

Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

Для повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, рег. номер в ФИФ 77510-20 (далее -устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

Приборы выпускаются в следующих модификациях: AM.TECH TrackScan P542, AM.TECH TrackScan P550, AM.TECH TrackScan Sharp 49, отличающихся некоторыми метрологическими и техническими характеристиками.

Общий вид основных элементов системы приведён на рисунках 1 - 3.

Место нанесения маркировочной наклейки с заводским

номером средства измерений

а)                                                        б)

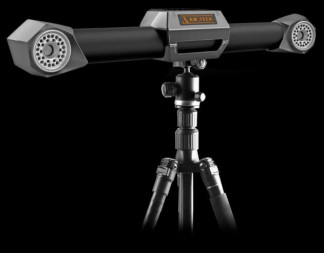

Рисунок 1 - Оптическая система слежения модификаций AM.TECH TrackScan P542, AM.TECH TrackScan P550: а) общий вид; б) место нанесения заводского номера

Место нанесения маркировочной наклейки с заводским номером средства измерений

а)                                                        б)

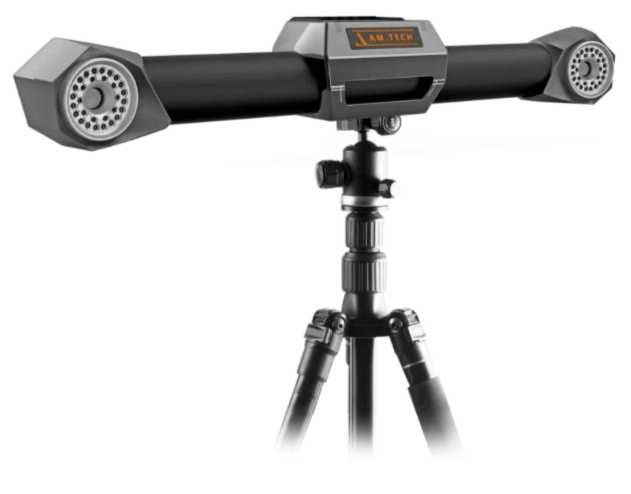

Рисунок 2 - Оптическая система слежения модификации AM.TECH TrackScan Sharp 49 а) общий вид; б) место нанесения заводского номера

Место нанесения маркировочной наклейки с заводским номером средства измерений

а)                                                     б)

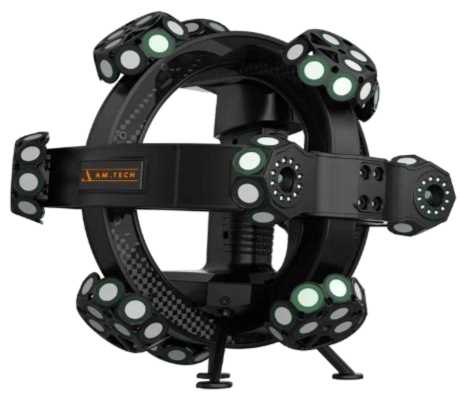

Рисунок 3 - Ручной лазерный сканер: а) общий вид; б) место нанесения заводского номера

В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м3, 18,0 м3, 28,6 м3 или 49,0 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений. Схемы измерительного объема для каждого режима представлены на рисунках 4, 5.

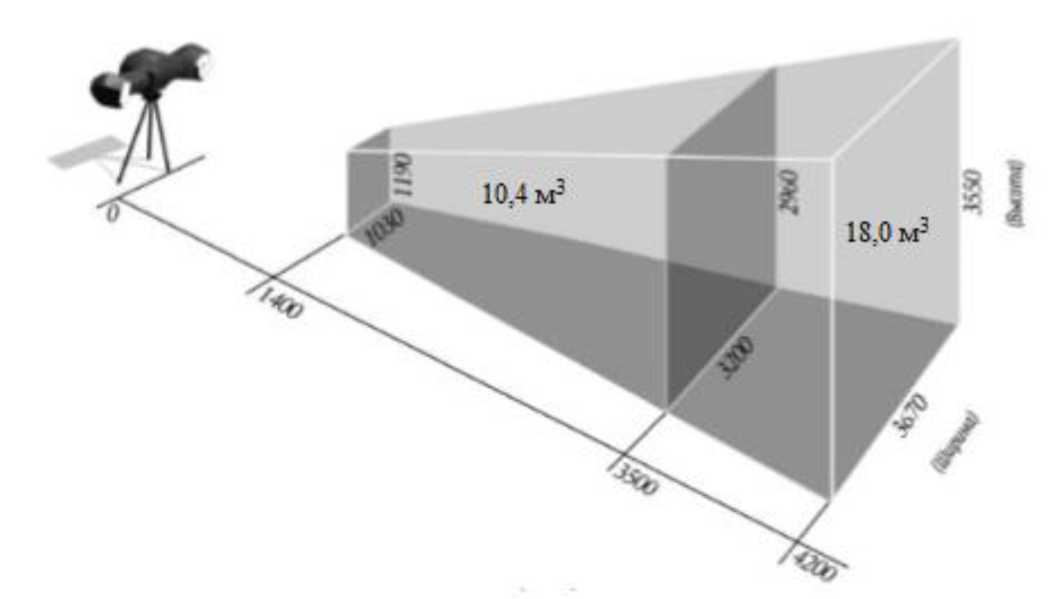

Рисунок 4 - Схема измерительных объёмов модификаций AM.TECH TrackScan P542 / AM.TECH TrackScan P550

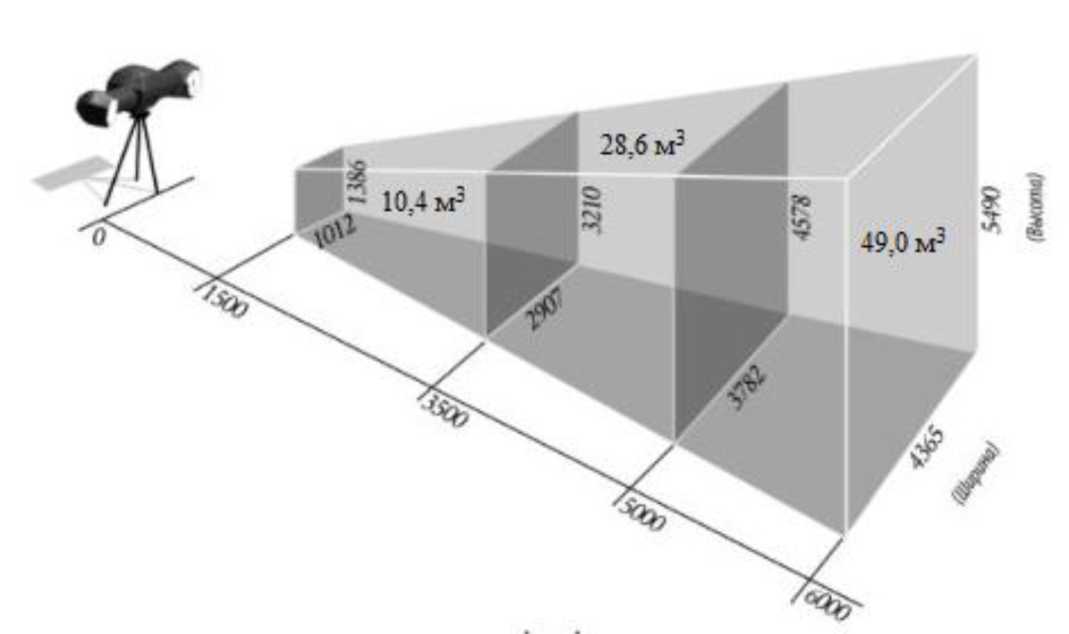

Рисунок 5 - Схема измерительных объёмов модификации AM.TECH TrackScan Sharp 49

Заводские номера основных элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.

Нанесение знака поверки на средство измерений не предусмотрено.

В процессе эксплуатации системы не предусматривают внешних механических

регулировок. Пломбирование системы не производится.

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «TViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

TViewer

Номер версии (идентификационный номер ПО)

3.3.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Модификация

AM.TECH TrackScan

P542  P550

Sharp 49

Диапазон измерений линейных размеров при выборе режима измерений1), мм:

10,4 м3

от 10 до 3631

от 10 до 3621

18,0 м3

от 10 до 4356

-

28,6 м3

-

от 10 до 5535

49,0 м3

-

от 10 до 6636

Диапазон  измерений  линейных  размеров  объектов  при

использовании системы совместно с прибором оптическим координатно-измерительным фотограмметрическим MSCAN1), мм

от 50 до 10 000

Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений, мм:

10,4 м3

±0,060

±0,049

18,0 м3

±0,075

-

28,6 м3

-

±0,067

49,0 м3

-

±0,089

Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при использовании системы совместно с прибором оптическим координатно-измерительным фотограмметрическим MSCAN, мм2)

±(0,044+0,012<L)

1)    объект сканирования должен находиться в измерительном объёме системы

оптической координатно-измерительной, являющимся полем зрения оптической системы слежения. Схемы измерительных объёмов приведены на рисунках 4, 5. Значения указаны в миллиметрах.

2)    L - длина объекта в метрах.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Модификация

AM.TECH TrackScan

P542

P550

Sharp 49

Габаритные размеры (Д*Ш*В), мм, не более - оптическая система слежения i-Tracker - ручной лазерный сканер i-Scanner

1100x170x180 298x287x230

1003x157x150

298x287x230

Масса, кг, не более

- оптическая система слежения i-Tracker

- ручной лазерный сканер i-Scanner

6,95

1,70

6,80

1,70

Напряжение питания от источника переменного тока, В

220±22

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

от 0 до +45

Знак утверждения типа

наносится типографским способом на маркировочную наклейку и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система оптическая координатно-измерительная бесконтактная (модификация в соответствии с заказом потребителя), в составе: - оптическая система слежения - ручной лазерный сканер

AM.TECH TrackScan

i-Tracker

1 шт.

i-Scanner

1 шт.

Штатив

-

1 шт.

Калибровочная плита

-

1 шт.

Калибровочный жезл

-

1 шт.

Контроллер

-

1 шт.

Комплект проводов для подключения к сети

-

1 шт.

Комплект проводов для подключения к компьютеру

-

1 шт.

Переходник с USB на Ethernet*

-

1 шт.

Комплект магнитных меток (контрольные маркеры)

-

1 шт.

Комплект рефлекторных меток

-

1 шт.

USB накопитель с ПО

-

1 шт.

Электронный ключ запуска ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Кейс для транспортировки

-

2 шт.

* Только для модификации AM.TECH TrackScan Sharp 49

Сведения о методах измерений

приведены в разделе 4 «Основной процесс сканирования» документа «Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan. Руководство по эксплуатации.».

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

ТУ 26.20.16.155-3-03459526-2023. Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 11.11.2024
