| Номер в госреестре | 92292-24 |
| Наименование СИ | Модули |
| Обозначение типа СИ | МКТ |
| Изготовитель | Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули МКТ (далее - МКТ) предназначены для преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока.
Принцип действия МКТ основан на непрерывном преобразовании цифровых сигналов, поступающих от интеллектуальных сенсорных модулей, в аналоговые значения силы постоянного тока, а также в цифровые сигналы по протоколу MODBUS RTU по каналу RS-485.
Конструктивно МКТ выполнены в металлическом или пластиковом корпусе, в зависимости от исполнения, и состоят из процессорного модуля, модуля коммутации, модуля индикации и управления.
МКТ входят в состав газоанализаторов или газоаналитических систем Сенсон.
МКТ выпускаются в исполнениях: МКТ-1п, МКТ-2п, МКТ-2м, МКТ-3м, МКТ-3м4а, МКТИ-1м, МКТИ-1п, МКТИ-2, МКТИ-2-ia, отличающихся материалом, цветом, формой корпуса, наличием цифрового индикатора концентрации, светодиодного индикатора исправности и порогов срабатывания, устройства звуковой сигнализации.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
На маркировочную наклейку кроме исполнения модуля МКТ предусмотрено нанесение наименования и модели системы газоаналитической «Сенсон», в состав которой входит модуль МКТ, а также название измеряемого газа и единицы измерения.
Общий вид МКТ, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-8. Нанесение знака поверки на МКТ не предусмотрено. Пломбирование мест настройки (регулировки) МКТ не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 1 - Общий вид исполнения МКТ-1п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

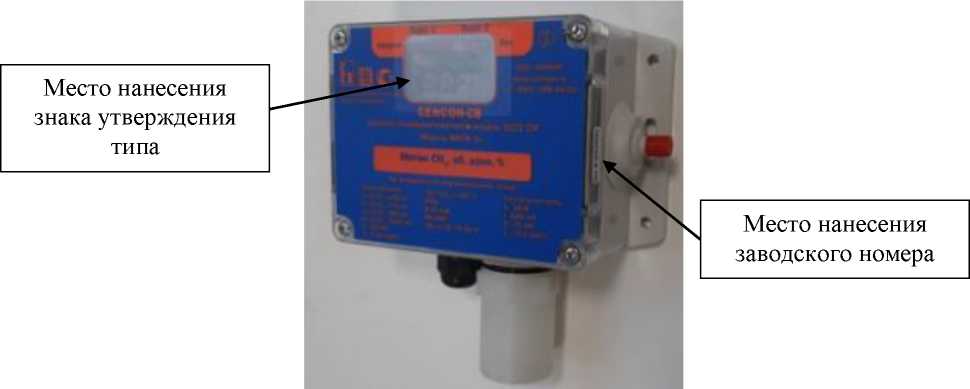

Рисунок 2 - Общий вид исполнения МКТ-2м, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

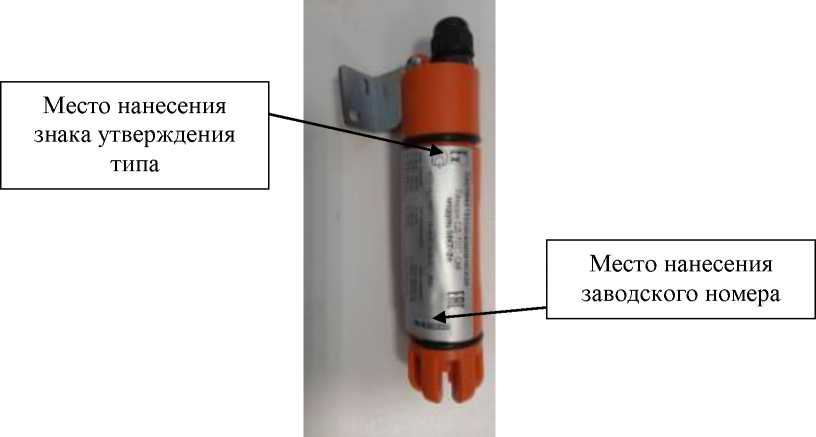

Рисунок 3 - Общий вид исполнения МКТ-2п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Рисунок 4 - Общий вид исполнений МКТ-3м, МКТ-Зм-ia, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

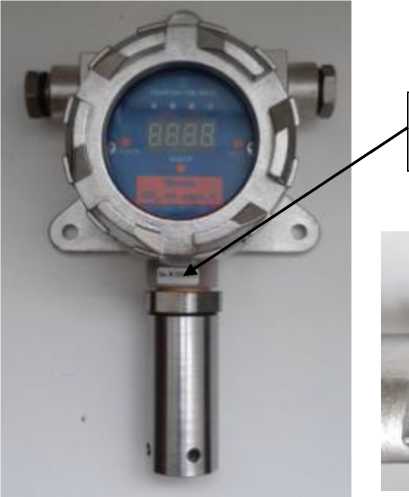

Рисунок 5 - Общий вид исполнения МКТИ-1м, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 6 - Общий вид исполнения МКТИ-1п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
заводского номера
Место нанесения знака утверждения типа

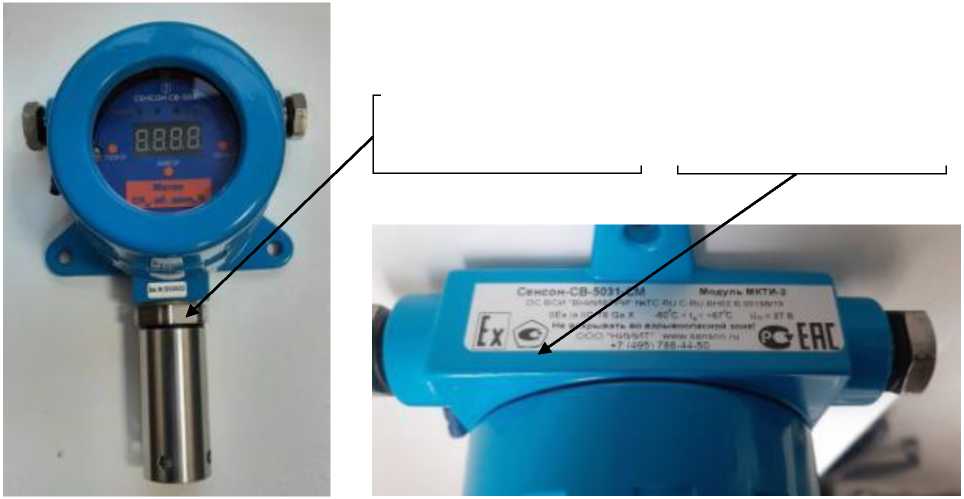

Рисунок 7 - Общий вид исполнения МКТИ-2, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

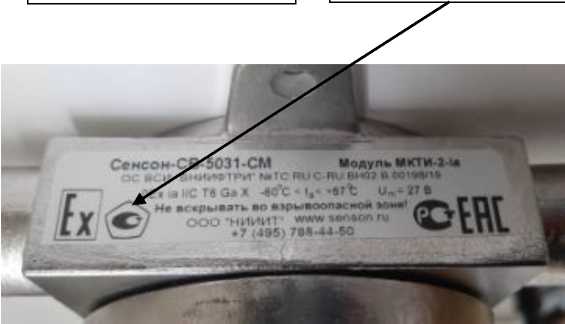

Рисунок 8 - Общий вид исполнения МКТИ-2-ia, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Программное обеспечение (далее - ПО) МКТ состоит из встроенного и внешнего ПО.
Встроенное ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняет функции преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока, а также управляет цифровым индикатором концентрации, светодиодным индикатором исправности и порогов срабатывания, устройством звуковой сигнализации.
Встроенное ПО является метрологически значимым.
Метрологические характеристики МКТ нормированы с учетом влияния встроенного ПО.
Внешнее ПО является метрологически незначимым и служит для конфигурирования МКТ.
Внешнее ПО находится в публичном доступе на официальном сайте изготовителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО приведены в таблице 1.
Идентификационные данные метрологически незначимого внешнего ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ISMSM |
| Номер версии (идентификационный номер ПО) | 206 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | SensonSensorSetup |
| Номер версии (идентификационный номер ПО), не ниже | 1.64 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Диапазон сигналов | Пределы допускаемой абсолютной основной погрешности преобразований | Пределы допускаемой абсолютной дополнительной погрешности преобразований, вызванной изменением температуры в рабочих условиях измерений | |
| На входе | На выходе | ||
| 12 бит | от 4 до 20 мА | ±0,05 мА | ±0,05 мА |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Номинальное напряжение питания постоянного тока, В | 24 |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более: - для исполнений МКТИ-1м, МКТИ-1п, МКТИ-2, МКТИ-2-ia - для исполнений МКТ-1п, МКТ-2м, МКТ-2п, МКТ-3м, МКТ-Зм-ia | 2,5 1,3 |
| Габаритные размеры (высота*ширинахдлина), мм, не более: - для исполнения МКТ-1п - для исполнения МКТ-2м - для исполнений МКТ-3м, МКТ-Зм-ia - для исполнения МКТИ-1п - для исполнения МКТИ-1м | 160x110x60 155x150x60 45x45x165 1З0х145х55 155x150x60 |
| Габаритные размеры (высотахширина*глубина) для исполнений МКТИ-2, МКТИ-2-ia, мм, не более | 230x140x110 |
| Габаритные размеры (диаметрхдлина) для исполнения МКТ-2п, мм, не более | 40x180 |
| Масса, кг, не более: - для исполнения МКТ-1п - для исполнения МКТ-2м - для исполнений МКТ-Зм, МКТ-Зм-ia - для исполнения МКТИ-1п - для исполнения МКТИ- 1м - для исполнений МКТИ-2, МКТИ-2-ia - для исполнения МКТ-2п | 0,40 0,75 0,70 0,45 0,75 1,8 0,4 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для исполнений МКТ-1п, МКТИ-1п - для исполнений МКТ-2м, МКТИ-1м - для исполнения МКТ-2п - для исполнений МКТ-Зм, МКТ-Зм-ia, МКТИ-2, МКТИ-2-ia - относительная влажность, % - атмосферное давление, кПа | от -З0 до +65 от -60 до +65 от -40 до +65 от -60 до +67 от 5 до 98 от 70 до 1З0 |
| Средняя наработка на отказ, ч | 30000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты: | |
| - для исполнения МКТ-1п | 1Ex ia IIC T4 Gb Х |
| - для исполнения МКТ-2м | 1Ex ia IIC T4 Gb X |
| - для исполнения МКТ-2п | 1 Ex ia IIC T4 Gb X |
| - для исполнения МКТ-Зм | 1 Ex d IIC T6 Gb X PB Ex d I Mb X |
| - для исполнения МКТ-Зм-ia | 0 Ex ia IIC T6 Ga X PO Ex ia I Ma X |
| - для исполнения МКТИ-1п | 1Ex ia IIC T4 Gb X |
| - для исполнения МКТИ-1м | 1Ex ia IIC T4 Gb X |
| - для исполнения МКТИ-2 | 1 Ex db [ia Ga] IIC T6 Gb X PB Ex db [ia Ma] I Mb X |
| - для исполнения МКТИ-2-ia | 0 Ex ia IIC T6 Ga X PO Ex ia I Ma X |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP66 или IP67 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль | МКТ | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ТУ 26.51.53-010-17182181-2017 «Модули МКТ. Технические условия».
