| Номер в госреестре | 92293-24 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой"), г. Калуга |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, со стационарной кровлей.
Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуаров, методом гравировки с закрашиванием выгравированной области на металлическую табличку, закрепленную на овальном люк-лазе резервуара.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами 0166-22, 0167-22, 0168-22, 0169-22, 0170-22, 0171-22, 0172-22, 0173-22, 0174-22, 0175-22, 0176-22, 0177-22, 0184-23, 0185-23, 0186-23, 018723 расположенные по адресу Калужская область, г. Калуга, Грабцевское шоссе, дом 184.
Общий вид резервуаров с указанием места установки таблички с заводским номером приведен на рисунке 1.

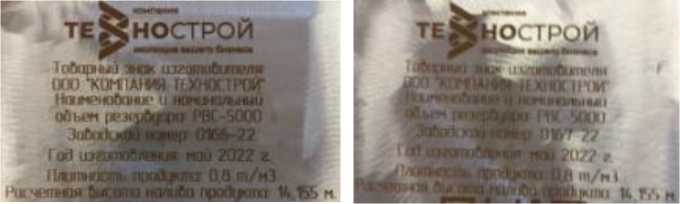

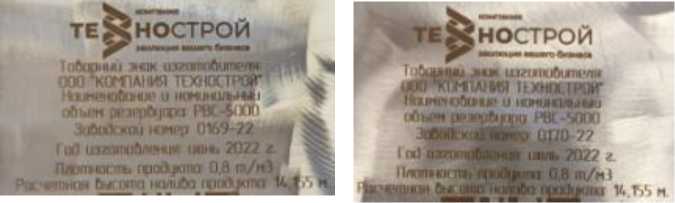

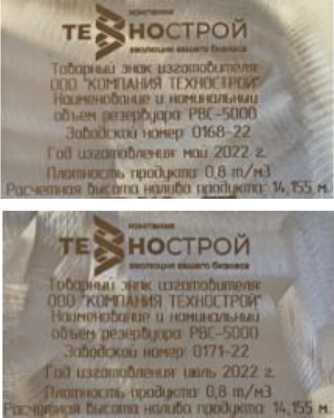

Таблички с заводскими номерами приведены на рисунках 2, 3.
Нанесение знака поверки на резервуары не предусмотрено.

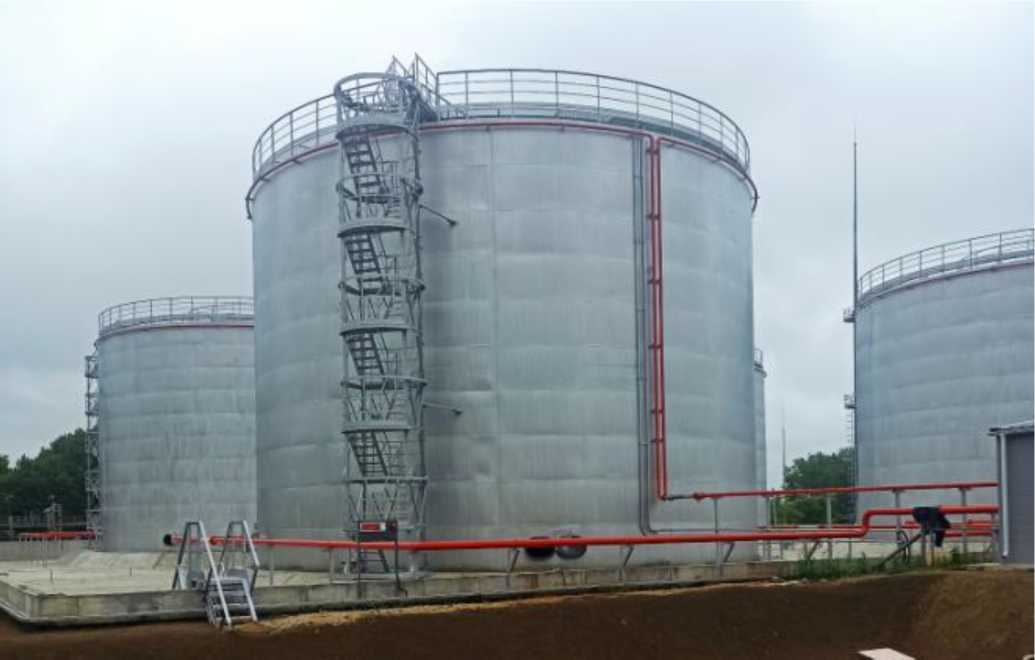

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000
ОЬЦПМ'ЛЯ ЮС ТРОИ'
МОЛ.НЫ11 В( -ЬООО П77 ?2 км. 2022 а
Ш.8 ш/м 1
Lx) 4.712
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -60 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в п. 15.2 «Эксплуатация резервуара РВС-5000» в паспорте резервуаров с заводскими номерами 0166-22, 0167-22, 0168-22, 0169-22, 0170-22, 0171-22, 0172-22, 0173-22, 0174-22, 0175-22, 0176-22, 0177-22 в п. 19 «Эксплуатация РВС-5000» в паспорте резервуаров с
заводскими номерами 0184-23, 0185-23, 0186-23, 0187-23.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
