| Номер в госреестре | 92297-24 |
| Наименование СИ | Газоанализаторы термокондуктометрические |
| Обозначение типа СИ | ZAF |
| Изготовитель | Fuji Electric Co., Ltd, Япония |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы термокондуктометрические ZAF (далее - газоанализаторы)
предназначены для измерений объемной доли водорода в печной атмосфере.
Принцип действия газоанализаторов - термокондуктометрический, основан на измерении теплопроводности анализируемого газа. Для этого измерительная схема выполнена в виде моста Уитстона, плечи которого образованы чувствительными элементами (платиновый провод) камеры анализа и эталонной камеры. При изменении теплопроводности анализируемого газа, изменяется температура платины, меняя электрическое сопротивление в камере анализа, в то время как температура и сопротивление платинового провода в эталонной камере, где теплопроводность эталонного газа всегда поддерживается на постоянном уровне, не меняется. В результате, мост Уитстона генерирует сигнал напряжения, в зависимости от типов и концентрации пробы газа.
Конструктивно газоанализаторы имеют моноблочное исполнение со встроенным первичным преобразователем. На передней панели расположен дисплей и органы управления. На задней панели расположены: вход для отбора проб газа, выход газа, впуск продувочного газа.
Способ отбора проб принудительный.
К данному типу средств измерений относятся газоанализаторы с серийными номерами N1J1335, N1J1336, N1J1337, N1J1338.
Общий вид газоанализаторов приведен на рисунке 1. Пломбирование корпуса газоанализаторов от несанкционированного доступа не предусмотрено
Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые нанесены на идентификационные таблички газоанализаторов (рисунок 2), расположенные на задней панели.

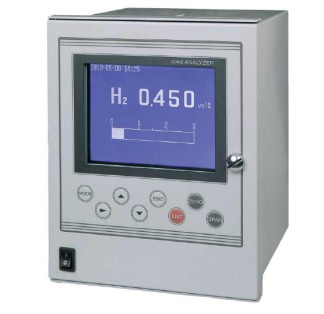

Рисунок 1 - Общий вид газоанализаторов термокондуктометрических ZAF
Thermal Conductivity Gas Analyzer
TYPE ZAF4K406 - MYAAY- YEA YY
H2 0 ~ 10. %
OUTPUT 4-20mADC —
POWER
SERNO
100-240VAC
N1J1336
Address: Tokyo. 191
Место нанесения серийного номера
Рисунок 2 - Общий вид идентификационной таблички газоанализаторов
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерения объемной доли водорода. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных газоанализатора, изменения настроечных параметров и передачи данных.
Уровень защиты ПО газоанализаторов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TK7Q4651 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.20 |
| Цифровой идентификатор ПО | 0x01FD89AE CRC32 |
Таблица 2 - Метрологические характеристики
| О пределяемый компонент | Диапазон измерений объёмной доли определяемого компонента, % | Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % |
| Водород (Н2) | от 0 до 10 | ±3 |
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, T90, с, не более | 60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В Частота переменного тока, Гц | от 100 до 240 от 49 до 51 |
| Потребляемая мощность, Вт, не более | 50 |
| Время прогрева, мин, не более | 30 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 211x354x470 |
| Масса, кг, не более | 22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации влаги при +25 °С), %, не более | от +5 до +40 от 96 до 106,7 90 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 25000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор термокондуктометрический | ZAF | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Газоанализаторы термокондуктометрические ZAF. Руководство
по эксплуатации», раздел 3.4 «Апробация».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Fuji Electric Co., Ltd, Япония.
