Система информационно-измерительная ИИС-1, 92299-24

Назначение

Система информационно-измерительная ИИС-1 (далее - ИИС-1) предназначена для измерения параметров стендовых систем и жидкостных ракетных двигателей в процессе их испытаний: объемов компонентов топлива в расходных баках, усилия на штоке привода, силы от тяги двигателя, параметров вибрации и пульсации, давления жидкостей и газов, перепада давления, температуры жидкостей и газов, перемещения, частоты вращения роторов, частоты электрических сигналов, отношения напряжений постоянного тока, силы постоянного тока, напряжения постоянного тока, напряжения переменного тока, сопротивления постоянному току.

Описание

Принцип действия ИИС-1 при измерении физических величин параметров основан на преобразовании измеряемых физических величин первичными измерительными преобразователями в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием электрических сигналов с помощью аппаратуры «нижнего уровня» в цифровой код и передаче цифровой информации на аппаратуру «верхнего уровня». В аппаратуре «верхнего уровня» цифровая информация с использованием индивидуальных функций преобразования измерительных каналов (далее - ИК) переводится в физические величины измеренных значений параметров.

Конструктивно ИИС-1 включает в себя первичные измерительные преобразователи (далее - ПП), шкафы с аппаратурой сбора и преобразования сигналов (далее - «нижний уровень») и автоматизированные рабочие места обработки измерительной информации (далее - «верхний уровень»).

ИИС-1 осуществляет измерение параметров испытаний следующим образом:

- ПП преобразуют текущие значения параметров испытаний в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА, сигналы термопреобразователей сопротивления и термопар, напряжения переменного тока, напряжения постоянного тока, отношения напряжений постоянного тока, сопротивления постоянного тока;

- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от ПП поступают на входы модулей PXIe-4302;

- сигналы термопреобразователей сопротивления и термопар от ПП поступают на входы модулей PXIe-4357 или на входы модулей PXIe-4353;

- аналоговые электрические сигналы напряжения переменного тока от 0 до 7 В поступают на входы модулей PXIe-4497;

- аналоговые электрические сигналы напряжения постоянного тока от минус 12 до 68 мВ поступают на входы модулей PXIe-4353, от 0 до 10 В на входы модулей PXIe-4302;

- аналоговые электрические сигналы напряжения постоянного тока от минус 100 до 100 мВ поступают на входы модулей измерительных для резистивных мостовых схем NI NI PXIe-4330 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45501-10);

- аналоговые электрические сигналы сопротивления постоянному току от 5 до 250 Ом поступают на входы модулей PXIe-4357.

Аналоговые электрические сигналы напряжения постоянного тока от 0 до 10 В, поступающие с трансформаторов индуктивных уровнемеров расходных баков на входы модулей PXIe-4302, обрабатываются и пересчитываются в единичные объемы на основании градуировочной характеристики расходных баков, полученной по результатам проливок.

Аппаратура «нижнего уровня» ИИС-1 выполнена в виде стойки, содержащей модульное измерительное оборудование стандарта PXI Express. Измерительные модули размещены в пяти крейтах PXIe-1085. Управление модулями в крейтах осуществляется с помощью одноплатных компьютеров PXIe-8800.

Аппаратура «верхнего уровня» включает в себя сервер и рабочие станции, соединенные линиями связи через сетевой коммутатор с аппаратурой «нижнего уровня» по сети Ethernet.

Функционально ИИС-1 включает в себя следующие ИК:

- ИК объемов компонентов топлива в расходных баках, определяющих заданные (мерные) объёмы, полученные при градуировке расходных баков, содержащих компоненты топлива по индуктивным уровнемерам;

- ИК усилия на штоке привода;

- ИК давления жидкостей и газов;

- ИК перепада давления;

- ИК температуры жидкостей и газов;

- ИК перемещения;

- ИК частоты электрических сигналов;

- ИК отношения напряжений постоянного тока;

- ИК силы постоянного тока;

- ИК напряжения постоянного тока;

- ИК напряжения переменного тока;

- ИК сопротивления постоянному току.

Состав средств измерений и вспомогательных устройств, применяемых в качестве ПП ИК, указан в таблице 1.

Таблица 1 - Состав средств измерений и вспомогательных устройств, применяемых в качестве ПП ИК

К данному типу средству измерений относится ИИС-1 с заводским номером 001.

Общий вид составных частей ИИС -1 представлены на рисунках 1 - 3.

Пломбирование ИИС-1 и нанесение знака поверки не предусмотрено.

Заводской номер ИИС-1 в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на шкафу вторичной части ИК ИИС-1. Общий вид маркировочной таблички представлен на рисунке 4.

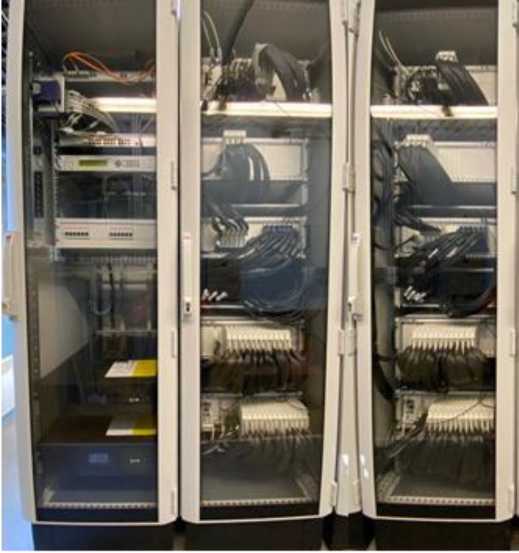

Рисунок 1 - Общий вид ИИС-1. Оборудование нижнего уровня

Рисунок 2 - Общий вид ИИС-1. Сервер

Рисунок 3 - Общий вид ИИС-1. Оборудование верхнего уровня. Рабочее место оператора

АО «Протон-ПМ»

Система информационно-измерительная ИИС-1

Заводской номер: 001
