| Номер в госреестре | 92304-24 |
| Наименование СИ | Анализаторы конвейерные влажности и зольности твердого топлива |
| Обозначение типа СИ | АГП-К-4 |
| Изготовитель | Общество с ограниченной ответственностью "Диамант" (ООО "Диамант"), Московская область, г. Дубна |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы конвейерные влажности и зольности твердого топлива АГП-К-4 (далее - анализаторы) предназначены для измерений зольности и массовой доли воды (влажности) в твёрдом топливе (угле, коксе, далее - топливе), транспортируемом по ленте конвейера в режиме реального времени.
Принцип работы анализаторов основан на методе меченых нейтронов. Метод меченых нейтронов состоит в регистрации вторичного гамма-излучения, получаемого в результате облучения исследуемого объекта потоком быстрых нейтронов, в совпадениях с альфа-частицами, сопровождающими рождение нейтронов в реакции d+t ^ а+n. Анализатор регистрирует жесткое гамма-излучение в диапазоне от 0,7 до 8 МэВ от реакций неупругого рассеяния быстрых меченых нейтронов. Полученные гамма-спектры анализируются и раскладываются на вклады отдельных элементов, после чего рассчитывается величина зольности и влажности топлива. Обработка результатов измерений и управление спектрометрическими трактами осуществляется компьютером с соответствующим программным обеспечением.
Конструктивно анализаторы состоят из нейтронного модуля и шкафа управления.
В нейтронный модуль входят: нейтронный генератор ИНГ-27 с альфа-детектором на 9 каналов, два блока гамма-детекторов из 7 гамма-детекторов БДЭГ-6233-1 на основе кристалла BGO для регистрации гамма-излучения каждый. Блоки гамма-детекторов оборудованы системой термостатирования.
В шкаф управления входят система питания и считывания.
Нейтронный модуль и шкаф управления выполнены в пыле-влагозащищённом исполнении.
Анализаторы применяются для топлива со следующими физическими и физикохимическими характеристиками: крупность не более 100 мм, толщина слоя не более 300 мм.
Маркировочная этикетка в виде наклейки наносится на переднюю стенку шкафа управления и на переднюю и боковую стенки нейтронного модуля. Маркировочная этикетка содержит информацию о производителе, наименовании и децимальном номере ЕСКД анализатора, его заводском номере и годе выпуска. Заводской номер нанесен типографским способом и имеет цифровой формат. Шкаф управления и нейтронный модель имеют идентичный заводской номер.

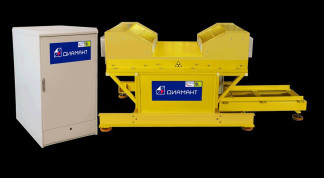

Общий вид анализаторов приведен на рисунке 1. Общий вид маркировочной этикетки представлен на рисунке 2. Нанесение знака поверки и пломбирование анализаторов не
предусмотрено.
шкаф управления
нейтронный модуль

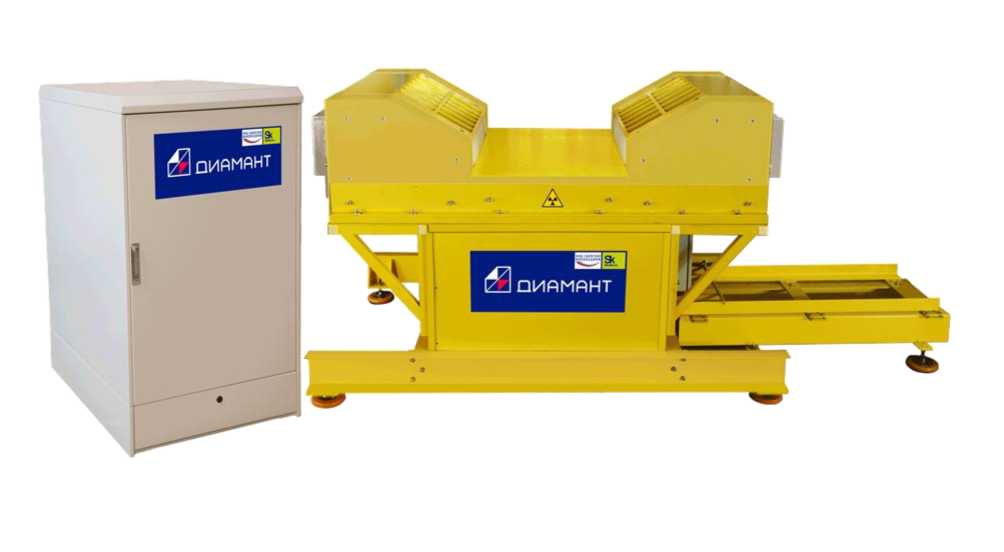

Рисунок 1 - Общий вид анализаторов конвейерных влажности и зольности твердого топлива
АГП-К-4
WWW.DIAMANT-SK.COM
(ПНТВ.415311.005)
Зав. № 23.01 Год выпуска: 2023
WWW.DIAMANT-SK.COM
(ПНТВ.415311.005)
Зав. № 23.01 Год выпуска: 2023
Рисунок 2 - Общий вид маркировочной этикетки
Программное обеспечение (далее - ПО) записано на АРМ оператора в виде программного кода и предназначено для считывания измерительной информации с блоков детектирования и отображения результатов на экране. Программное обеспечение состоит из 2 частей: интерфейса пользователя AGP_GUI, предназначенного для непосредственного взаимодействия с пользователем и для подготовки набранных с нейтронного модуля данных, и программного модуля fitHist, предназначенного для разложения набранного спектра на элементные вклады.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | fitHist | AGP_GUI |
| Номер версии ПО, не ниже | 1.0 | 1.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений зольности, % | от 3 до 50 |
| Пределы допускаемой абсолютной погрешности измерений зольности, %, в поддиапазонах измерений: от 3 % до 10 % включ. св. 10 % до 30 % включ. св. 30 % до 50 % | ±1,0 ±1,5 ±2,0 |
| Диапазон измерений массовой доли воды (влажности), % | от 2 до 25 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли воды (влажности), %, в поддиапазонах измерений: от 2 % до 10 % включ. св. 10 % до 25 % | ±1,0 ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| - потребляемая мощность, Вт, не более | 1500 |
| Масса нейтронного модуля, кг, не более | 2900 |
| Масса шкафа управления, кг, не более | 300 |
| Габаритные размеры нейтронного модуля, мм, не более: - высота - ширина - длина | 1295 3070 1280 |
| Габаритные размеры шкафа управления, мм, не более: - высота - ширина - длина | 1430 790 1121 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более | от +5 до +40 80 |
| Время предварительного набора статистики, мин, не менее | 30 |
наносится на титульный лист руководства по эксплуатации ПНТВ.415311.005 РЭ типографским способом или специальным штемпелем.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор конвейерный влажности и зольности твердого топлива | АГП-К | 1 шт. |
| 2 АРМ (автоматизированное рабочее место) оператора с программным обеспечением | - | 1 шт. |
| 3 Комплект ЗИП | - | 1 шт. |
| 4 Упаковка | - | 1 шт. |
| 5 Методика поверки | - | 1 экз. |
| 6 Руководство по эксплуатации | ПНТВ.415311.005 РЭ | 1 экз. |
приведены в разделе 4 «Проведение измерений на анализаторе АГП-К-4» Руководства по эксплуатации ПНТВ.415311.005 РЭ.
ПНТВ.415311.005ТУ Анализаторы конвейерные влажности и зольности твердого топлива АГП-К-4. Технические условия.
