| Номер в госреестре | 92311-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти, поступающей на АО "АНПЗ ВНК" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти, поступающей на АО «АНПЗ ВНК» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы с заводским номером 557, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- технологическая часть;
- система сбора, обработки информации и управления.
В состав технологической части СИКН входят:
- блок измерительных линий;
- блок измерений показателей качества нефти;
- узел подключения передвижной поверочной установки.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- расходомеры-счетчики массовые OPTIMASS 2400 (№ 53804-13);
- датчики температуры ТСПТ (№ 75208-19);
- датчики давления Метран-150 модели 150TG и 150CD (№ 32854-13)
- влагомер поточный модели L (№ 56767-14);
- преобразователь плотности и расхода CDM модификации CDM100P (№ 63515-16);
- расходомер-счетчик ультразвуковой Optisonic 3400 (№ 57762-14);
- термометры и манометры для местной индикации и контроля температуры и давления.
Система сбора, обработки информации и управления включает в себя:
- Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) с функцией горячего резервирования;
- автоматизированное рабочее место (далее - АРМ) оператора (основное и резервное).
Вспомогательные устройства и технические средства:
- фильтры с быстросъемными крышками;
- пробозаборное устройство щелевого типа;
- устройство для ручного отбора проб с диспергатором;;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН нанесен фотохимическим способом на маркировочную табличку, закрепленную на информационном щите в БИЛ и на двери помещения БИК, а также указан в эксплуатационной документации СИКН типографским способом. Формат заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.
О бщий вид СИКН и место нанесения заводского номера показаны на рисунке 1.

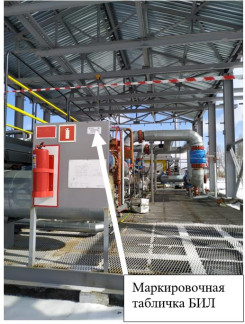

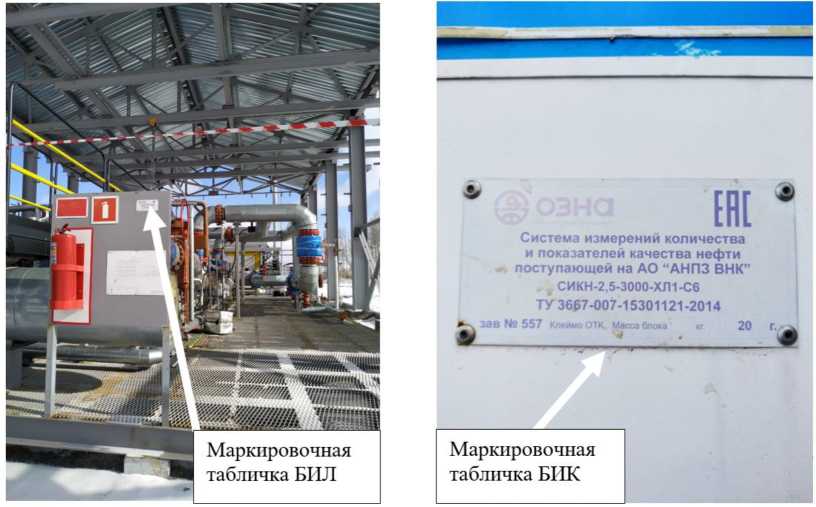

Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК | АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 1.0 | 3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 9259CCBE |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 250 до 2500 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
Таблица 3 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | Нефть по ГОСТ Р 51858 |
| Количество измерительных линий, шт. | 4 (3 рабочих, 1 контрольно-резервная) |
| Давление нефти, МПа: - минимальное - рабочее - максимальное | 0,3* от 0,75** до 1,0 2,5 |
| Диапазон температуры нефти, °С | от -10 до +25 |
| Диапазон плотности нефти при температуре +20 °С, кг/м3 | от 800 до 900 |
| Диапазон кинематической вязкости, сСт (мм2/с) | от 2 до 30 |
| Давление насыщенных паров, кПа (мм рт. ст.), не более | 66,7 (500) |
| Массовая доля воды, %, не более | 0,5 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля парафина, %, не более | 6,0 |
| Массовая доля сероводорода, млн .-1 (ppm), не более | 20 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Содержание свободного газа | не допускается |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости нефти, МПа, не более: - в рабочем режиме - в режиме поверки | 0,2 0,4 |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Температура воздуха внутри помещений СИКН, °С: - шкаф блока измерений показателей качества нефти - операторная СИКН | от +15 до +25 от +22 до +24 |
| Срок службы, лет, не менее | 10 |
| Наименование характеристики | Значение |
| Примечание: * - минимальное избыточное давление на входе СИКН в режиме измерений при расходе через СИКН 1000 м 3/ч * * - минимальное избыточное давление на входе СИКН в режиме измерений при максимальном расходе через СИКН | |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти, поступающей на АО «АНПЗ ВНК», заводской № 557 | 1 шт. | |
| Руководство по эксплуатации | ОИ 557.00.00.00.000 РЭ | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти, поступающей на АО «АНПЗ ВНК» (свидетельство об аттестации № 01.00257-2013/4309-20 от 27.04.2020 г., номер в реестре
ФР.1.29.2020.37439).
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
