Государственный реестр средств измерений

Весы электронные TwoLab, 92312-24

92312-24
Весы электронные TwoLab (далее - весы) предназначены для статического измерения
Карточка СИ
Номер в госреестре 92312-24
Наименование СИ Весы электронные
Обозначение типа СИ TwoLab
Изготовитель Общество с ограниченной ответственностью "ВЕСТЕСТ" (ООО "ВЕСТЕСТ"), г. Шлиссельбург, Ленинградская обл.
Год регистрации 2024
Срок свидетельства 10.06.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы электронные TwoLab (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Тип применяемых преобразователей: тензометрический. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или весового терминала, и выводится для индикации на дисплей терминала.

Конструктивно весы состоят из ГПУ с одним или четырьмя встроенными датчиками и терминала, соединенных между собой кабелем.

В весах используются:

- датчики VXBB, VXBB-SS, VPX10B-S, VPXH, VPX11, VPX10B, VPX10B-S;

- терминалы VT-8, VT-30, VT-60, VDT-7V, VDT-7TR, VDT-7TRP.

В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, USB-slave, Bluetooth, 4G, Ethernet/IP, Modbus RTU, Modbus TCP, и пр. К терминалам можно подключать периферийные устройства: принтеры, вторичные дублирующие дисплеи, программируемые логические контроллеры, компьютеры. Весы изготавливаются в трех конструктивных исполнениях:

- полностью из нержавеющей стали;

- рама из окрашенной стали, весовая крышка из нержавеющей стали;

- полностью из окрашенной стали.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с руководством по эксплуатации весов.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

- устройство индикации отклонения от нуля (п. 4.5.5);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (п. Т.2.7.4);

- устройство предварительного задания значения массы тары (п. Т.2.7.5);

- показывающее устройство с расширением (п. Т.2.6).

На корпусе ГПУ и весового терминала наносится табличка методом лазерной гравировки или наклейки, содержащая следующую информацию:

- условное обозначение весов;

- серийный номер весов по системе нумерации предприятия-изготовителя;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- наименование или товарный знак предприятия-изготовителя;

- дата выпуска.

Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы, типами датчиков, типами подключаемых терминалов, способом крепления весовых терминалов.

Модификации весов имеют следующее обозначение при заказе:

TL-X-X1-X2-X3-X4,

где TL - обозначение типа;

X - обозначение максимальной нагрузки весов: 6 (6 кг), 15 (15 кг), и т.д.;

X1 - обозначение размера грузоприемной платформы: P2430  (240*300 мм),

P3033 (300*300 мм), P3342 (330*420 мм), Р4050 (400*500 мм), Р5065 (500*650 мм), Р4560 (450*600 мм), Р4660 (460*600 мм), Р6080 (600*800 мм), Р6350 (630*500 мм), Р6380

(630*800 мм), Р8080 (800*800 мм), Р100100 (1000*1000 мм), Р125100 (1250*1000 мм), Р150125 (1500*1250 мм), Р150150 (1500*1500 мм), Р150200 (1500*2000 мм); ZP (размер по заказу от (700*400 мм) до (3000*3000 мм));

X2 - обозначение типа терминала (необязательный параметр): VT-8, VT-30, VT-60, VDT-7V, VDT-7TR, VDT-7TRP;

X3 - обозначение типа крепления терминала: B (без стойки терминала, крепление к стене), S (со стойкой), L (консольное крепление к весовой платформе);

X4 - обозначение класса точности: II (высокий класс точности), III (средний класс точности).

Пример обозначения: TL-60-P3342-VT-60-S-II

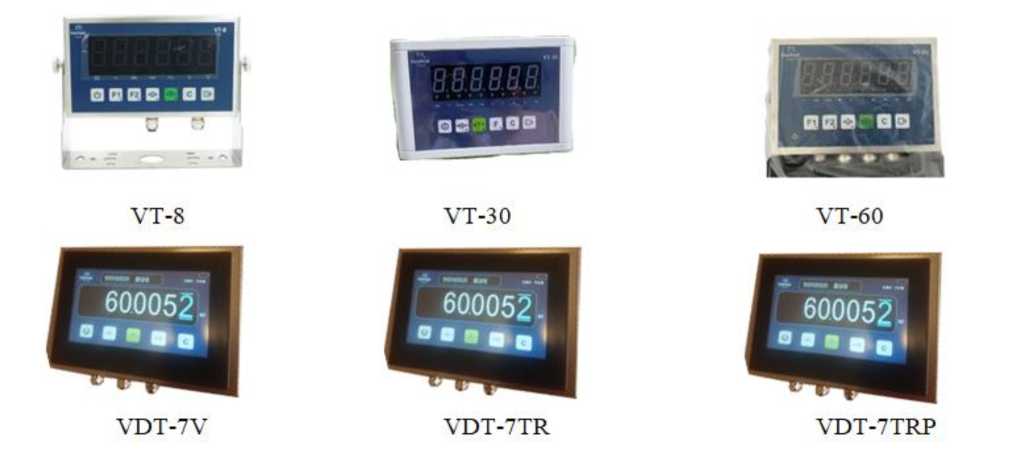

Общий вид терминалов представлен на рисунке 1.

Рисунок 1 - Общий вид терминалов

Серийный номер в буквенно-цифровом формате наносится методом лазерной гравировки или наклейки на терминал. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2.

Весы электронные TwoLab TL-150-P4255-VT-30-S-II Класс точности С ** J гост oimlr 76-1-2011

Мах, г: 150 000

Min, г: 500 e=d, г: 10

VesTest

Диапазон рабочих температур: ♦1О‘С/+ЗО 'С

Интервал между поверками 12 мес Nr/No серийный номер:

ООО «ВесТест» г. Шлиссельбург

ВТ230414001 220 В DC 6 В

Дата изготовления: 06.2023

Место нанесения

Место нанесения серийного номера

знака утверждения типа

Рисунок 2 - Общий вид маркировочной таблички

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса терминала. После поверки весы пломбируются поверителем пломбой с изображением знака поверки, закрывающей доступ внутрь корпуса терминала (рисунок 3). Проволока для опломбирования проходит через отверстия двух винтов.

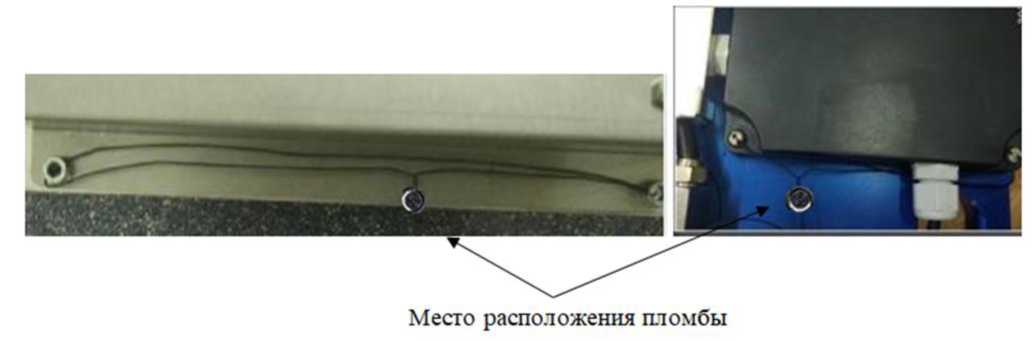

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места расположения пломбы с изображением знака поверки

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе терминала. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении или по запросу через меню.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже Н1.00*

Цифровой идентификатор ПО

-

* «Н» - относится к метрологически значимой части ПО и не может принимать другие значения

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности весов по ГОСТ OIML R 76-1-2011

высокий (II) или средний (III)

Пределы допускаемой погрешности устройства установки на нуль, кг

±0,25е

Показания индикации массы, не более

Мах+9е

Диапазон выборки массы тары (Т-), % от Мах-е

от 0 до 100

Диапазон установки на нуль и слежения за нулём, % от Max, не более

±4

Диапазон первоначальной установки нуля, % от Max, не более

20

Таблица 3 - Метрологические характеристики

Обозначение модификации

Мах, кг

Min, кг

d, г

е, г

n

m, кг

mpe, г

TL-6-X1-X2-X3-II

6

0,025

0,1

0,5

12000

От 0,025 до 2,5 включ.

±0,25

Св. 2,5 до 6 включ.

±0,5

TL-12-X1-X2-X3-II

12

0,025

0,1

0,5

24000

От 0,025 до 2,5 включ.

±0,25

Св. 2,5 до 10 включ.

±0,5

Св. 10 до 12 включ.

±0,75

TL-15-X1-X2-X3-II

15

0,025

0,1

0,5

30000

От 0,025 до 2,5 включ.

±0,25

Св. 2,5 до 10 включ.

±0,5

Св. 10 до 15 включ.

±0,75

TL-6-X1-X2-X3-II

6

0,05

1

1

6000

От 0,05 до 5 включ.

±0,5

Св. 5 до 6 включ.

±1

TL-15-X1-X2-X3-II

15

0,05

1

1

15000

От 0,05 до 5 включ.

±0,5

Св. 5 до 15 включ.

±1

Продолжение таблицы 3

Обозначение модификации

Мах, кг

Min, кг

d, г

е, г

n

m, кг

mpe, г

TL-20-X1-X2-X3-II

20

0,05

1

1

20000

От 0,05 до 5 включ.

±0,5

Св. 5 до 20 включ.

±1

TL-30-X1-X2-X3-II

30

0,05

1

1

30000

От 0,05 до 5 включ.

±0,5

Св. 5 до 20 включ.

±1

Св. 20 до 30 включ

±1,5

TL-31-X1-X2-X3-II

31

0,05

0,1

1

31000

От 0,05 до 5 включ.

±0,5

Св. 5 до 20 включ.

±1

Св. 20 до 31 включ

±1,5

TL-51-X1-X2-X3-II

51

0,05

0,1

1

51000

От 0,05 до 5 включ.

±0,5

Св. 5 до 20 включ.

±1

Св. 20 до 51 включ

±1,5

TL-60-X1-X2-X3-II

60

0,25

5

5

12000

От 0,25 до 25 включ.

±2,5

Св. 25 до 60 включ.

±5

TL-61-X1-X2-X3-II

61

0,1

1

2

30500

От 0,1 до 10 включ.

±1

Св.10 до 40 включ.

±2

Св. 40 до 61 включ

±3

TL-101-X1-X2-X3-II

101

0,5

1

10

10100

От 0,5 до 50 включ.

±5

Св. 50 до 101 включ.

±10

TL-151-X1-X2-X3-II

151

0,25

5

5

30200

От 0,25 до 25 включ.

±2,5

Св. 25 до 100 включ.

±5

Св. 100 до 151 включ

±7,5

TL-150-X1-X2-X3-II

150

0,5

10

10

15000

От 0,5 до 50 включ.

±5

Св. 50 до 150 включ.

±10

TL-210-X1-X2-X3-II

210

0,5

10

10

21000

От 0,5 до 50 включ.

±5

Св. 50 до 200 включ.

±10

Св. 200 до 210 включ.

±15

TL-200-X1-X2-X3-II

200

1

20

20

10000

От 1 до 100 включ.

±10

Св. 100 до 200 включ.

±20

TL-310-X1-X2-X3-II

310

0,5

10

10

31000

От 0,5 до 50 включ.

±5

Св. 50 до 200 включ.

±10

Св. 200 до 310 включ

±15

TL-300-X1-X2-X3-II

300

1

20

20

15000

От 1 до 100 включ.

±10

Св. 100 до 300 включ.

±20

TL-500-X1-X2-X3-II

500

1

20

20

25000

От 1 до 100 включ.

±10

Св. 100 до 400 включ.

±20

Св. 400 до 500 включ

±30

TL-610-X1-X2-X3-II

610

1

20

20

30500

От 1 до 100 включ.

±10

Св. 100 до 400 включ.

±20

Св. 400 до 610 включ

±30

TL-600-X1-X2-X3-II

600

2,5

50

50

12000

От 2,5 до 250 включ.

±25

Св. 250 до 600 включ.

±50

TL-1500-X1-X2-X3-II

1500

5

100

100

15000

От 5 до 500 включ.

±50

Св. 500 до 1500 включ.

±100

Таблица 4 - Метрологические характеристики

Обозначение модификации

Мах, кг

Min, кг

d = е, г

n

m, кг

mpe, г

TL-6-X1-X2-X3-III

6

0,04

2

3000

От 0,04 до 1 включ.

±1

Св. 1 до 4 включ.

±2

Св. 4 до 6 включ.

±3

TL-15-X1-X2-X3-III

15

0,1

5

3000

От 0,1 до 2,5 включ.

±2,5

Св. 2,5 до 10 включ.

±5

Св. 10 до 15 включ.

±7,5

TL-30-X1-X2-X3-III

30

0,2

10

3000

От 0,2 до 5 включ.

±5

Св. 5 до 20 включ.

±10

Св. 20 до 30 включ.

±15

TL-60-X1-X2-X3-III

60

0,4

20

3000

От 0,4 до 10 включ.

±10

Св. 10 до 40 включ.

±20

Св. 40 до 60 включ.

±30

TL-150-X1-X2-X3-III

150

1

50

3000

От 1 до 25 включ.

±25

св. 25 до 100 включ.

±50

св. 100 до 150 включ.

±75

TL-300-X1-X2-X3-III

300

2

100

3000

От 2 до 50 включ.

±50

св. 50 до 200 включ.

±100

св. 200 до 300 включ.

±150

TL-600-X1-X2-X3-III

600

4

200

3000

От 4 до 100 включ.

±100

св. 100 до 400 включ.

±200

св. 400 до 600 включ.

±300

TL-1000-X1-X2-X3-III

1000

4

200

5000

От 4 до 100 включ.

±100

св. 100 до 400 включ.

±200

св. 400 до 1000 включ.

±300

TL-1500-X1-X2-X3-III

1500

10

500

3000

От 10 до 250 включ.

±250

св. 250 до 1000 включ.

±500

св. 1000 до 1500 включ.

±750

TL-2000-X1-X2-X3-III

2000

10

500

4000

От 10 до 250 включ.

±250

св. 250 до 1000 включ.

±500

св. 1000 до 2000 включ.

±750

TL-3000-X1-X2-X3-III

3000

20

1000

3000

От 20 до 500 включ.

±500

св. 500 до 2000 включ.

±1000

св. 2000 до 3000 включ.

±1500

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- от сети переменного тока:

- напряжение, В;

- частота, Гц;

- от встраиваемой аккумуляторной батареи, В

от 187 до 253

50

12

Условия эксплуатации:

- температура окружающей среды, °С:

- для модификаций TL-X-X1-X2-X3-II;

- для модификаций TL-X-X1-X2-X3-III;

- относительная влажность без конденсации влаги при +40 °C, %

от +10 до +30 от -10 до +40 до 85

Продолжение таблицы 5

Наименование характеристики

Значение

Габаритные размеры весов (Д х Ш х В), мм, не более

3000x3000x2000

Масса весов, кг, не более

350

Знак утверждения типа

наносится на маркировочную табличку на заднюю крышку терминала методом лазерной гравировки или наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные

TwoLab

1 шт.

Руководство по эксплуатации

РЭ 2651 -001 -27412191 -2022

1 экз.

Сведения о методах измерений

приведены в пункте 1 «Порядок включения весов и начало измерения» главы II «Основные операции» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 2651-001-27412191-2022 Весы электронные TwoLab. Технические условия.

Зарегистрировано поверок 9
Поверителей 3
Актуальность данных 06.11.2024
92312-24
Номер в ГРСИ РФ:
92312-24
Производитель / заявитель:
Общество с ограниченной ответственностью "ВЕСТЕСТ" (ООО "ВЕСТЕСТ"), г. Шлиссельбург, Ленинградская обл.
Год регистрации:
2024
Cрок действия реестра:
10.06.2029
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
