Государственный реестр средств измерений

Газоанализатор инфракрасный ZRE, 92313-24

92313-24
Газоанализатор инфракрасный ZRE (далее - газоанализатор) предназначен для непрерывного измерения объемной доли окиси углерода (СО).
Карточка СИ
Номер в госреестре 92313-24
Наименование СИ Газоанализатор инфракрасный
Обозначение типа СИ ZRE
Изготовитель Fuji Electric Co., Ltd, Япония
Год регистрации 2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализатор инфракрасный ZRE (далее - газоанализатор) предназначен для непрерывного измерения объемной доли окиси углерода (СО).

Описание

Принцип действия газоанализатора - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. В газоанализаторе используется оптический модуль, состоящий из источника инфракрасного излучения, проточной кюветы и детектора. Детектор, заполненный средой, содержащей определяемый компонент, состоит из двух камер, разделенных перегородкой, но соединенных газовым каналом, в котором установлен датчик массового расхода. Инфракрасное излучение, прошедшее через проточную кювету, поглощается в передней камере детектора, газ расширяется и перетекает в заднюю камеру, значение расхода фиксируется датчиком массового расхода.

Конструктивно газоанализатор имеет моноблочное исполнение со встроенным первичным преобразователем. На передней панели расположены кнопка питания, выход USB, расходомер, ЖК-дисплей для отображения измеряемых параметров и настроек газоанализатора, а также для управления настройками. На задней панели расположены следующие элементы: штуцера для подачи анализируемой пробы, газа сравнения, а также клеммы для электрических подключений (питание, выходные сигналы и др.). Способ отбора проб принудительный.

К данному типу средств измерений относится газоанализатор с серийным № N1J1339.

Общий вид газоанализатора приведен на рисунке 1. Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на газоанализатор не предусмотрено. Газоанализатор имеет серийный номер в виде буквенно-цифрового обозначения, который нанесен на идентификационную табличку газоанализатора, расположенную на задней панели (рисунок 2).

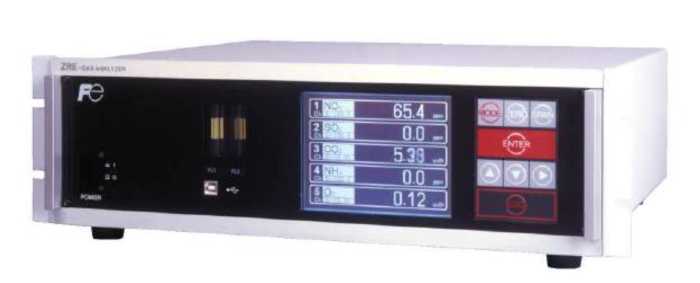

Рисунок 1 - Общий вид газоанализатора инфракрасного ZRE

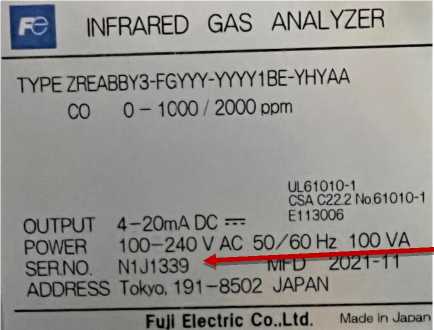

Рисунок 2 - Общий вид идентификационной таблички газоанализатора

Место нанесения серийного номера

Программное обеспечение

Газоанализатор имеет встроенное метрологически значимое ПО, которое установлено в энергонезависимую память прибора. Встроенное ПО используется для обеспечения функционирования газоанализатора, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

С целью защиты ПО и данных от несанкционированного доступа и искажения: ПО расположено в энергонезависимой памяти прибора; осуществляется тестирование ПО при запуске; реализован вывод сообщений об ошибках, реализован журнал событий; для газоанализатора реализован доступ к ПО при помощи системы паролей.

Уровень защиты ПО газоанализатора соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TK7P6861

Номер версии (идентификационный номер) ПО, не ниже

6.0

Цифровой идентификатор ПО

025CF500h

Технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объёмной доли определяемого компонента, млн-1 (ppm)

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, %

Окись углерода (CO)

от 0 до 1000

±5

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Время установления показаний, T90, с, не более

15

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока, В Частота переменного тока, Гц

от 100 до 240 от 50 до 60

Потребляемая мощность, Вт, не более

100

Время прогрева, мин, не более

60

Габаритные размеры (высотахширинахглубина), мм, не более

133x483x418

Масса, кг, не более

8

Рабочие условия эксплуатации:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

- относительная влажность окружающего воздуха (без конденсации влаги

при +25 °С), %, не более

от +5 до +50 от 84 до 106,7

90

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

25000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор инфракрасный

ZRE

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в документе «Газоанализатор инфракрасный ZRE. Руководство по эксплуатации», раздел 3.4 «Измерения».

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Стандарт предприятия Fuji Electric Co., Ltd, Япония.
