| Номер в госреестре | 92314-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 18 ПСП «Юргамыш» ЛПДС «Юргамыш» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с применением преобразователей расхода жидкости ультразвуковых. Выходные электрические сигналы преобразователей расхода жидкости ультразвуковых, преобразователей температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН, заводской № 18, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока измерительных линий, включающий в себя три рабочие, две резервные и одну контрольно-резервную измерительные линии (ИЛ);
- блока измерений показателей качества;
- турбопоршневой поверочной установки;
- узла подключения передвижной поверочной установки;
- системы сбора, обработки информации и управления;
- системы дренажа нефти.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ) |
| Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV: модификация DFX-MM, модель DFX16 | 57471-14 |
| Преобразователи давления измерительные SITRANS P типа 7MF (DSIII, DSIII PA, DSIII FF, P300, P300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280): модификация DSIII, типа 7MF4033 и типа 7MF4433 | 45743-10 |
| Термопреобразователи сопротивления платиновые серий TR, TST: серия TR | 49519-12 |
| Преобразователи измерительные серии iTEMP моделей TMT80, TMT82, TMT111: модель TMT82 | 50138-12 |
| Термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET: серия TPR, модель TPR300 | 68002-17 |
| Преобразователи измерительные серии iTEMP TMT: модель ТМТ82 | 57947-19 |
| Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847: модель 7835 | 52638-13 |
| Преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829: модель 7829 | 15642-06 |
| Влагомеры нефти поточные УДВН-1пм: модификация УДВН-1пм | 14557-10 |
| Расходомеры-счётчики ультразвуковые OPTISONIC 3400 | 57762-14 |
| Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ) | 62207-15 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое измерение объема, объемного расхода и массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, динамической вязкости, объемной доли воды в нефти;
- автоматическое измерение плотности, кинематической вязкости и массовой доли воды;
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в химико-аналитической лаборатории;
- проведение контроля метрологических характеристик (КМХ) и поверки УПР с применением ТПУ;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
- защита алгоритма и программы ИВК и автоматизированного рабочего места (АРМ) оператора СИКН от несанкционированного доступа системой паролей.
Пломбирование СИКН не предусмотрено.

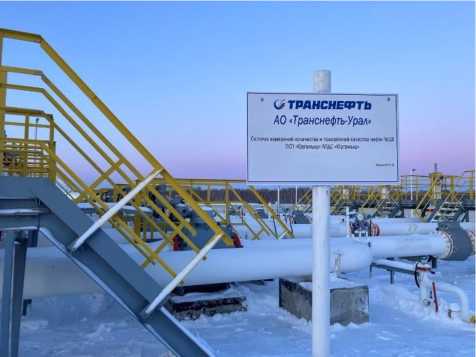

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 1 - Информационная табличка СИКН
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
Продолжение таблицы 2
| Идентиф | шкационные данные (признаки) | Значение |
| Идентиф | шкационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | 35DD379D | |
| Идентификационное наименование ПО | KMH_PV.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 | |
| Цифровой идентификатор ПО | 9F5CD8E8 | |
| Идентификационное наименование ПО | KMH_PW.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 | |
| Цифровой идентификатор ПО | 5C9E0FFE | |
| Идентификационное наименование ПО | MI2974.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | AB567359 | |
| Идентификационное наименование ПО | MI3234.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 | |
| Цифровой идентификатор ПО | ED6637F5 | |
| Идентификационное наименование ПО | GOSTR8908.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 | |
| Цифровой идентификатор ПО | 8D37552D | |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | ||
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти через СИКН*, м3/ч | от 1600 до 12387 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. Для обеспечения максимального расхода нефти через СИКН подключают резервную ИЛ. | |
Таблица 4 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Диапазон измерений давления нефти, МПа | от 0,22 до 1,57 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и контроля метрологических характеристик, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - температура нефти, °С - плотность в рабочем диапазоне температуры нефти, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа | от +5 до +29,5 от 856,0 до 885,0 от 5,0 до 35,0 0,5 900 0,05 не допускается |
| Режим работы СИКН | непрерывный, автоматизированный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220'33/380'57 50±1 |
| Условия эксплуатации СИКН: - температура окружающей среды, °С - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, % - атмосферное давление, кПа | от -50 до +60 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефти № 18 ПСП «Юргамыш» ЛПДС «Юргамыш» | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 18 ПСП «Юргамыш» ЛПДС «Юргамыш» Курганское НУ АО «Транснефть - Урал», свидетельство об аттестации методики (метода) измерений № 394-RA.RU.312546-2023 от 12.10.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
