| Номер в госреестре | 92317-24 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | HS-1 |
| Изготовитель | Jiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые HS-1 (далее - преобразователи) предназначены для измерений перемещения (осевого смещения), виброперемещения, и частоты вращения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые HS-1 выпускаются в модификациях 8, 11 и 25 мм, которые отличаются параметрами измерений и диапазонами измерений.
Датчики из состава преобразователей вихретоковых HS-1 модификации 8 мм впускаются в следующих исполнениях:
HS30101-AXXX-BXXX-CXX-DXX-EXX
HS30102-AXXX-BXXX-CXX-DXX-EXX
где: AXXX- длина без резьбы (принимает следующие значения от 000 до 110), BXXX-длина корпуса (принимает следующие значения от 008 до 118), CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30103- AXXX-BXXX -CXX-DXX-EXX
HS30104- AXXX-BXXX -CXX-DXX-EXX
где: AXXX- длина без резьбы (принимает следующие значения от 000 до 280), BXXX-длина корпуса (принимает следующие значения от 020 до 300), CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30105-02-12 -CXX-DXX-EXX
HS30106-05-30 -CXX-DXX-EXX
где: CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30140-AXXX-BXX-CXX-DXX
HS30141-AXXX-BXX-CXX-DXX
где: AXXX- длина без резьбы (принимает следующие значения от 008 до 118), BXX-длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), CXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), DXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 8 мм впускаются в следующих исполнениях:
HS30180-AXX-BXX
где: AXX - общая длина кабеля и способ монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 8 мм выпускаются в следующих исполнениях: HS30130-AXXX-BXX-CXX
где: AXXX - длина кабеля (принимает следующие значения: 040, 045, 080, 085), BXX -исполнение кабеля (принимает следующие значения: 00, 01, 02, 03), CXX - взрывозащита (принимает следующие значения 00 или 05).
Датчики из состава преобразователей вихретоковых HS-1 модификации 11 мм выпускаются в следующих исполнениях:
HS30701-AXXX-BXXX-CXX-DXX-EXX
HS30702-AXXX-BXXX-CXX-DXX-EXX
HS30707-AXXX-BXXX-CXX-DXX-EXX
HS30708-AXXX-BXXX-CXX-DXX-EXX
где: АХХХ - длина без резьбы (принимает следующие значения от 000 до 110), BXXX-длина корпуса (принимает следующие значения от 010 до 118), CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30703-AXXX-BXXX-CXX-DXX-EXX
HS30704-AXXX-BXXX-CXX-DXX-EXX
HS30709-AXXX-BXXX-CXX-DXX-EXX
HS30710-AXXX-BXXX-CXX-DXX-EXX
где: АХХХ - длина без резьбы (принимает следующие значения от 000 до 280), BXXX-длина корпуса (принимает следующие значения от 026 до 300), CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30705-02-18-CXX-DXX-EXX
HS30706-005-046-CXX-DXX-EXX
где: CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 11 мм впускаются в следующих исполнениях:
HS30780-AXX-BXX
где: AXX - общая длина кабеля и способ монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 11 мм выпускаются в следующих исполнениях: HS30730-AXXX-BXX-CXX
где: AXXX - длина кабеля (принимает следующие значения: 040, 080), BXX -исполнение кабеля (принимает следующие значения: 00, 01, 02, 03), CXX - взрывозащита (принимает следующие значения 00 или 05).
Датчики из состава преобразователей вихретоковых HS-1 модификации 25 мм
впускаются в следующих исполнениях:
HS30851-AXX-BXXX-CXXX-DXX-EXX-FXX
где: AXX- корпус датчика (принимает следующие значения: 01, 02, 03, 04, 05, 06, 07, 08) BXXX - длина без резьбы (в дюйм: 000 до 110; в мм: 000 до 280), CXXX - длина корпуса (в дюйм: 010 до 118; в мм: 026 до 300), DXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), EXX - защищенное исполнение ((принимает следующие значения: 00, 01), FXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 25 мм впускаются в следующих исполнениях:
HS30850-AXX-BXX
где: AXX - общая длина кабеля и тип монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 25 мм выпускаются в следующих исполнениях: HS30854-AXXX-BXX-CXX
где: AXXX - длина кабеля (принимает следующие значения: 040, 080), BXX -исполнение кабеля (принимает следующие значения: 00, 01, 02, 03), CXX - взрывозащита (принимает следующие значения 00 или 05).
Заводской номер преобразователей вихретоковых HS-1 наносится на генератор гармонических колебаний (проксиметр), на кабель датчика и соединительный кабель. Заводские (серийные) номера преобразователей в буквенно-цифровом формате наносятся на корпус генератора гармонических колебаний (проксиметра) методом наклейки и на кабель датчика и соединительного кабеля методом наклейки, помещенной под прозрачную термоусадку. Нанесение знака поверки на средство измерений не предусмотрено.

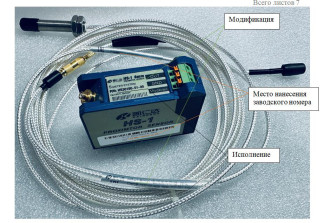

Общий вид преобразователей вихретоковых HS-1, место нанесения заводского номера, модификации и исполнения представлены на рисунке 1. Пломбирование преобразователей не предусмотрено.
gno
Всего листов 7
Модификация
Место нанесения заводского номера
Исполнение
модификации 8 мм
Модификация
Исполнение
Место нанесения заводского номера
модификации 11 мм
Модификация
#иси HS-1
ГП Г UffitS: Н$30»1-А02-1ШШ-1)10-НЯ-НХГ [|1L FfflS§: HM230816-024 4PES: 2023.925
Общий вид маркировочной таблички на кабеле датчика с указанием заводского номера и исполнения датчика
Место нанесения заводского номера
Исполнение
модификации 25 мм
Рисунок 1 - Общий вид преобразователей вихретоковых HS-1 и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения характеристики для модификаций: | ||
| 8 мм | 11 мм | 25 мм | |
| Номинальное значение коэффициента преобразования, В/мм | 8 | 4 | 0,8 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 | ±10 | ±10 |
| Диапазон рабочих частот, Гц | от 0 до 10000 | - | - |
| Диапазоны измерений перемещения, мм | от 0,5 до 2,5 | от 1,2 до 5,2 | от 2,8 до 15,5 |
| Пределы допускаемой основной относительной погрешности измерений перемещения, % | ±6 | ±8 | ±10 |
| Диапазоны измерений размаха виброперемещения, мкм | от 1 до 1000 | - | - |
Продолжение таблицы 1 - Метрологические характеристики
| Наименование характеристики | Значения характеристики для модификаций: | ||
| 8 мм | 11 мм | 25 мм | |
| Нелинейность амплитудной характеристики,% | ±2 | - | - |
| Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, % | ±10 | - | - |
| Диапазон измерений частоты вращения, об/мин | от 1 до 60000 | от 1 до 60000 | - |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1+N-0,0002), N- заданное значение частоты вращения | ±(1+N-0,0002), N - заданное значение частоты вращения | - |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды, % | ±10 | ||
| Пределы допускаемой дополнительной относительной погрешности измерений перемещения при изменении температуры окружающей среды, %/°С | ±0,05 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С - датчика - проксиметра - соединительного кабеля | от -55 до +150 от -55 до +70 от -55 до +150 |
| Максимальные габаритные размеры, мм, не более: - проксиметра (длинахвысотахширина) - датчика (диаметрхдлина) | 78x61x67 80x400 |
| Максимальная масса, кг, не более: - проксиметра - датчика | 1 1 |
| Маркировка взрывозащиты (для взрывозащищенного исполнения преобразователей вихретоковых HS-1) | 0Ex ia IIC T6 Ga |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вихретоковый | HS-1 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 «Методы измерений» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
