| Номер в госреестре | 92328-24 |
| Наименование СИ | Генераторы |
| Обозначение типа СИ | Г4-МВМ |
| Изготовитель | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники" (научно-исследовательская часть) (БГУИР НИЧ), Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 07.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы Г4-МВМ (далее - генераторы) предназначены для генерирования колебаний сш налов сверхвысоких часгог (далее - СВЧ) в режимах непрерывной генерации на одной частоте (I1Г) и перестройки частоты (114).
Область применения для метрологической опенки, проверки и настройки СВЧ аппаратуры в различных отраслях экономики.
Генераторы выполнены в виде моноблока и обеспечиваю! формирование СВЧ сигнала с реализацией трех основных режимов управления:
а) оперативный (или ручной) с передней панели генератора;
б) автоматический от внешнего компьютера, через интерфейс RS-232 или USB:
в) в составе измерительной системы с управлением по входу «СИНХРОНИЗАЦИЯ». Принцип действия генераторов основан на формировании СВЧ сигнала требуемой частоты путем синтеза из опорного сигнала частотой 100 МГц. Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, залает режимы функционирования.
Генераторы выпускают в модификациях, указанных в таблице Г
Таблица 1
| Модификация i оператора | Диапазон часгог, ГГц | Вил и сечение СВЧ тракта |
| Г4-МВМ-18 | 0.01 - 18.00 | Коаксиальный разъем тин \(1')* |
| Г4-МВМ-20 | 0.01 -20.00 | Коаксиальный разъем тип SMA(F)** |
| Г4-МВМ-25 | 17.44 -25.95 | Волновод (11.0 х 5.5) мм |
| 14-МВМ-37 25.95 37.50 *По согласованию может быть поставлен с по ГОСТ 13317-89 (7.0 < 3.04) мм. **11о согласованию может быть поставлен с но ГОСТ 13317-89(3,5 х 1.52) мм. | Волновод (7.2 х 3,4) мм коаксиальным разъемом тип 111 коаксиальным разъемом тип IX | |
Генераторы в зависимости от наличия энкодера и модуляции выпускают в исполнениях, указанных в таблице 2.
Таблица 2
| Модификация генератора | Обозначение исполнения | Вил и сечение СВЧ трак та | Наличие энкодера | Наличие модуляции |
| Г4-МВМ-18 | 00 Коаксиальный разъем | нет есть | ||
| - 01 _02______ 03 | тип N(T')_____ Коаксиальный разъем тип III поГОСТ 13317-89 | есть нет есть | есть ___I __ ССТЬ_ __ сеть | |
| Г4-МВМ-20 | 00 | Коаксиальный разъем тип _SMA(E)_______ Коаксиальный разъем гни IX по ГОСТ 13317-89 | нет | _^-вь=-ССТЬ |
| 01 02 | CC1 ь ПС *7 3/? V X ec/Af Sif | |||
| 03 | ||||
Окончание таблицы 2
| Модификация генератора | Обозначение исполнения | Вид и сечение СВЧ тракта | Наличие )нкодера | Наличие модуляции |
| Г4-МВМ-25 | 00 | Волновод (11.0 х 5.5) мм | нет | нет |
| 01 | есть | нет | ||
| 02 | нет | есть | ||
| 03 | есть | есть | ||
| Г4-МВ.М-37 | 00 01 | Волновод (7.2 х 3.4) мм | ист | нет |
| есть | нет | |||
| 02 | нет | есть | ||
| 03 | сеть есть | |||
Струкзура обозначения генераторов в зависимости от модификации и исполнения:
Генератор Г4-МВМ-ХХ-ХХ
!...... > Обозначение модификации в соответствии с таблицей I:
► Обозначение исполнения в соответствии с таблицей 2.
Управление генераторами осуществляется при помощи кнопок управления, расположенных на передней панели.
Дата изготовления у казана в формуляре.
В генераторах применяется встроенное нро1раммнос обеспечение (далее 110) для отображения генерированных параметров.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 3.
Таблица 3 ____ ___ __ _______
_ ______ _ Наименование ___ Значение
Диапазон воспроизведения рабочих частот. ГГц
для генераторов Г4-МВМ-18 от 0.01 до 18,00:
для генераторов 1 4-МВМ-20 от 0.01 до 20.00;
для генераторов Г4-МВМ-25 от 17.44 до 25.95;
для генераторов Г4-МВМ-37 от 25.95 до 37.50
Пределы допускаемой относительной погрешности
воспроизведения час тоты выходного сигнала генераторов
при работе от вну i pciinei о опорного генератора___±2-10 7
Максимальная мощнос ть выходного сигнала. мВ т. не менее
для генераторов Г4-МВМ-18 и Г4-МВМ-20 в диапазоне частот
от 0,01 до 0,1 ГГц I 2
для генераторов Г4-МВМ-18 в диапазоне часки
от 0.1 (включительно) до 18 ГГц 20
для генера торов Г4-МВМ-20 в диапазоне часто т
от 0,1 (включительно) до 20 II ц
для генера торов Г4-МВМ-25 в диапазоне часто ! от 17.44 до 25.95 ГГц
для генераторов 1 4-МВМ-37 в диапазоне частот от 25.95 до 37,50 ГГц___
Окончание габли
| Наименование | Значение |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности генерат оров. дБ для генера торов Г4-МВМ-18 и Г4-МВМ-20 для генераторов Г4-МВМ-25 и Г4-МВМ-37 _____________ | ±1.5 ________±1.0 |
Основные технические характеристики и метроло! ические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 4.

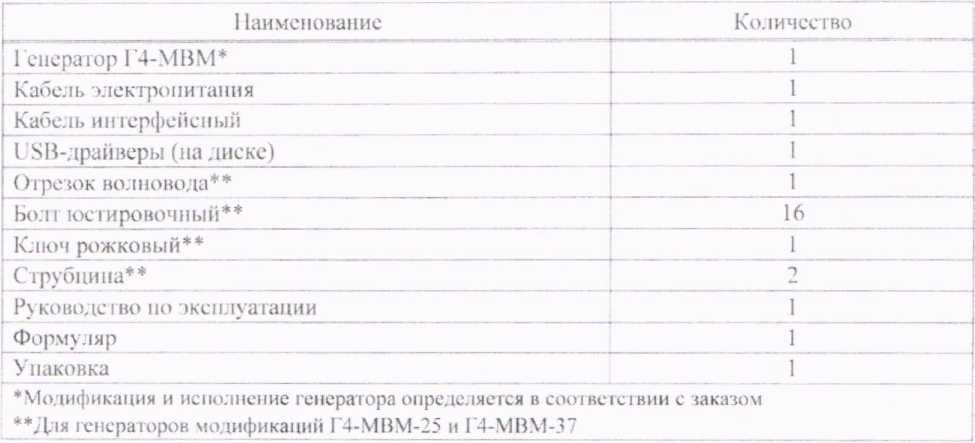

Таблица 5
Месго нанесения знака утверждения типа средств измерений: знак утверждения тина
Iаблица4
| Наименование | Значение |
| Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. "С относительная влажнос ть воздуха. %, не более | от 15 до 25 80 |
| Климатические условия транспортирования и хранения: диапазон температуры окружающего воздуха. °C относи тельная влажность воздуха. %, не более | от минус 10 до плюс 55 95 |
| Масса, кг. не более | 10 |
| Габаритные размеры, мм, не более | 360 х 140 * 380 |
| Диапазон напряжения питания от сети переменного тока номинальной частотой 50 Гц. В | от 207 до 253 |
| Максимальная потребляемая мощность. В Л. нс более | 80 |
средс тв измерений наносится на титульный лист ру ководства но эксплуатации.
Дед
нега эп-
инства
£ЙД0 з
Поверка осуществляется по МРБ MI 1.3853-2024 «Система измерений Республики Беларусь. Генераторы Г4-МВМ. Мсн^^
Технические нормативные правовые акты и технические документы, уста! гавл иваю щие: требования к г ину средств измерений:
ТУ BY 100363945.070-2023 «Генераторы Г4-МВМ. Технические условия»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ГС 004/2011):
технический регламент Таможенного союза «Электромагнит ная совместимость технических средств» (ГР ТС 020'2011): методик} поверки:
МРБ Ml 1.3853-2024 «Система обеспечения единства измерений Республики Беларусь. Генераторы Г4-МВМ. Методика поверки».
1крсчень средств поверки: представлен в таблице 6.
Iаблица 6
Наименование и тип средств поверки
Термогигрометр I ]\1 11 SS ПIB 1
Час тотомер электронно-счетный CNI -90X1.
Измеритель поглощаемой мощности 14418В с первичными измерительными преобразователями: прсобразователь N8485A, прсобразоваг ел ь N8486AR
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.__________________
Идентификация программного обеспечения: представлена в таблице 7.
Таблица 7 __________ _________ __ __________
Идентификационные данные ___ __ Значение __
Номер версии (идентификационный помер) 110 | 1.0
Примечание Допускается применение более поздних версий программного обеспечения.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и или технической документации производи геля: генераторы Г4-МВМ соответствуют требованиям технических условий ГУ BY 100363945.070-2023. ГР ГС 004/2011. ГР ГС 020/2011.
