| Номер в госреестре | 92331-24 |
| Наименование СИ | Микрометры гладкие |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Wenzhou Sanhe Measuring Instrument Co., LTD, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 10.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры гладкие (далее - микрометры) предназначены для измерений наружных линейных размеров объектов.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение его измерительной поверхности.
Микрометры выпускаются нескольких модификаций:
- МК - с отсчетом по шкалам стебля и барабана;
- МКЦ - с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка с измерительной поверхностью, а с другой - пятка. На стебель и барабан микрометрической головки микрометров модификации МК нанесены шкалы, с помощью которых производится отсчет показаний микрометра. У микрометров модификации МКЦ отсчет показаний производится с помощью цифрового отсчетного устройства, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (in/mm), кнопка выбора абсолютных или относительных измерений (ABS), кнопка установки предварительного значения (SET) или без нее и др. Расположение кнопок отсчетного устройства может отличаться от представленного на рисунке.
На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта имеется стопорное устройство. Микрометр с верхним пределом диапазона измерений от 400 мм и более должен иметь передвижную или сменную пятку (комплект пяток), обеспечивающую возможность измерения любого размера в диапазоне измерений данного микрометра.
Скоба микрометров может быть окрашена в синий, черный или серый цвет.
Микрометры отличаются между собой внешним видом, диапазонами измерений и формой скобы.
Для установки в начальное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм -сферические.
5НАНЕ - Товарный знак «SHAHE» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) латинских букв, наносится на теплоизоляционную накладку (на передней или задней стороне микрометра) или барабан микрометрической головки краской или методом лазерной маркировки в местах, указанных на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку (на передней или обратной стороне микрометра) или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров представлен на рисунках 2 и 3.
Место нанесения заводского номера

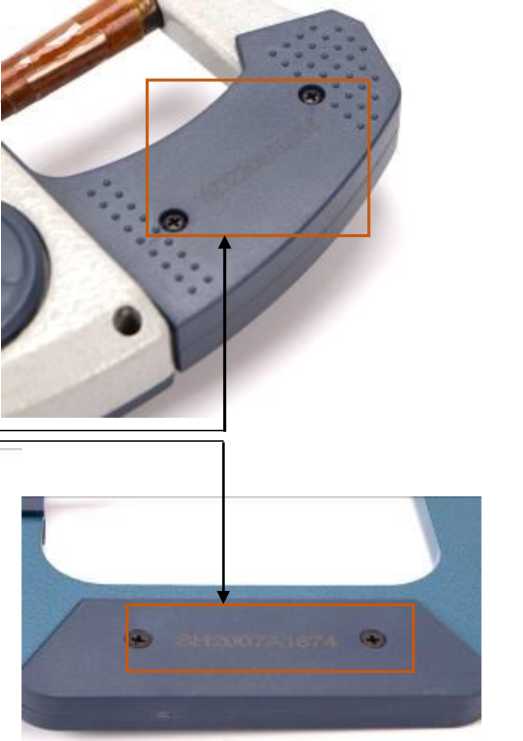

Рисунок 1. Место нанесения заводского номера
Место нанесения диапазона измерений, значения отсчета по шкалам стебля и барабана
Место нанесения товарного знака

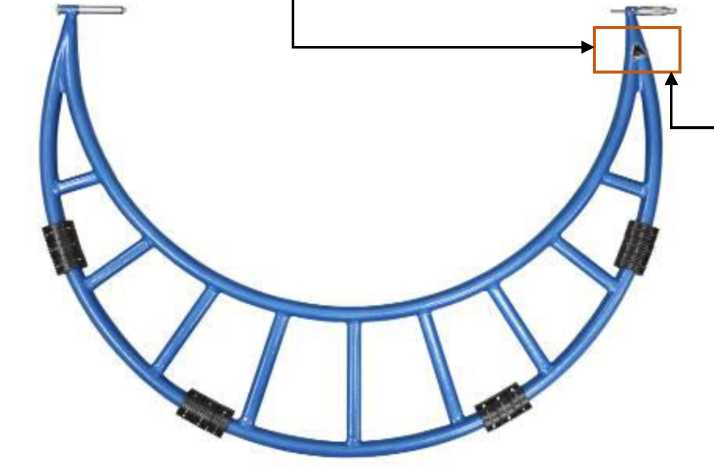

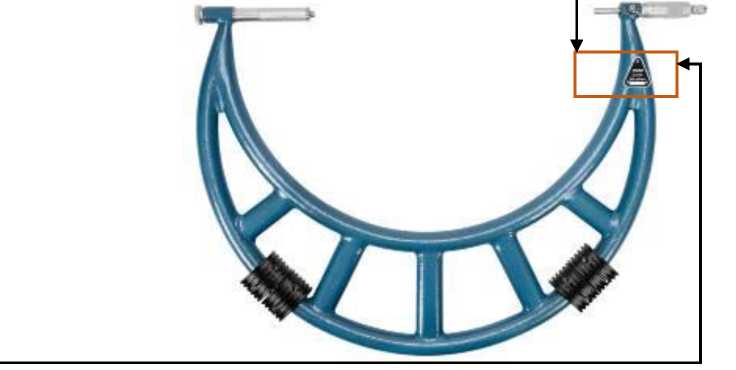

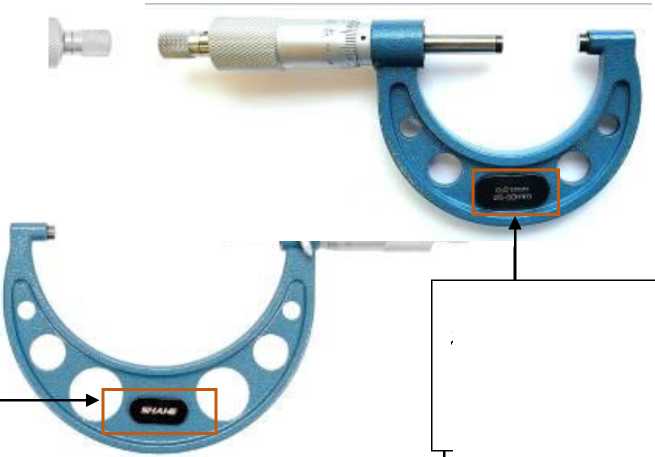

Рисунок 2. Общий вид микрометров модификации МК

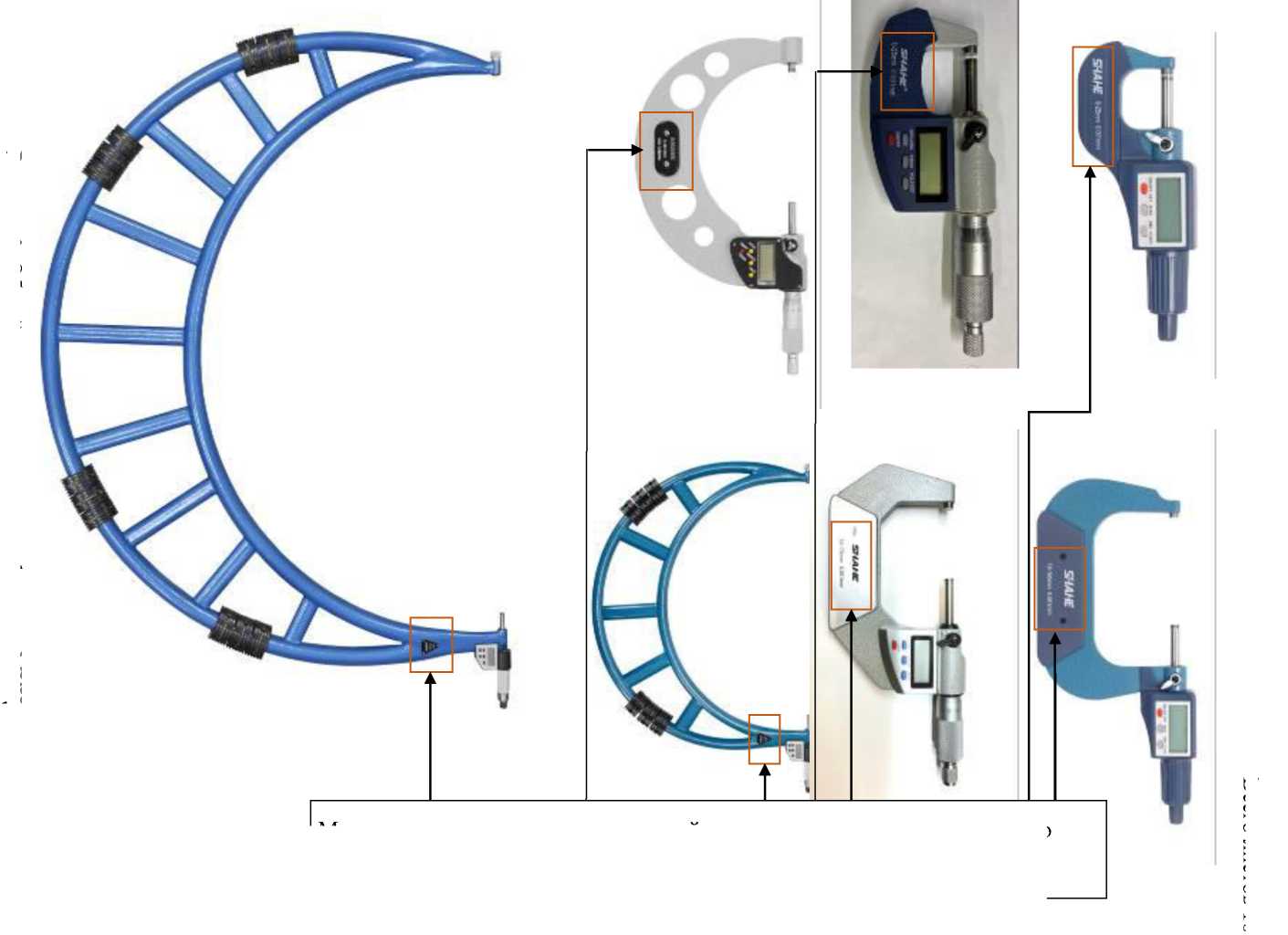

Рисунок 3. Общий вид микрометров модификации МКЦ
Лист № 4
Всего листов 10
Место нанесения диапазона измерении, значения дискретности отсчетного устройства и товарного знака
Таблица 1 - Метрологические и технические характеристики микрометров
| Модификация | Диапазон измерений, мм | Цена деления/ дискретность отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мкм* | Отклонение от параллельности плоских измерительных поверхностей, мкм, не более* |
| 1 | 2 | 3 | 4 | 5 |
| МК | от 0 до 25 | 0,01 | ± 4 | 2 |
| от 25 до 50 | 0,01 | ± 4 | 2 | |
| от 50 до 75 | 0,01 | ± 5 | 3 | |
| от 75 до 100 | 0,01 | ± 5 | 3 | |
| от 100 до 125 | 0,01 | ± 6 | 4 | |
| от 125 до 150 | 0,01 | ± 6 | 4 | |
| от 150 до 175 | 0,01 | ± 7 | 5 | |
| от 175 до 200 | 0,01 | ± 7 | 5 | |
| от 200 до 225 | 0,01 | ± 8 | 6 | |
| от 225 до 250 | 0,01 | ± 8 | 6 | |
| от 250 до 275 | 0,01 | ± 9 | 7 | |
| от 275 до 300 | 0,01 | ± 9 | 7 | |
| от 300 до 400 | 0,01 | ± 11 | 9 | |
| от 400 до 500 | 0,01 | ± 13 | 11 | |
| от 500 до 600 | 0,01 | ± 14 | 12 | |
| от 600 до 700 | 0,01 | ± 16 | 14 | |
| от 700 до 800 | 0,01 | ± 18 | 16 | |
| от 800 до 900 | 0,01 | ± 20 | 18 | |
| от 900 до 1000 | 0,01 | ± 22 | 20 | |
| от 1000 до 1200 | 0,01 | ± 24 | 22 | |
| от 1200 до 1400 | 0,01 | ±28 | 26 | |
| от 1400 до 1600 | 0,01 | ±32 | 30 | |
| от 1600 до 1800 | 0,01 | ±36 | 34 | |
| от 1800 до 2000 | 0,01 | ± 40 | 38 | |
| МКЦ | от 0 до 25 | 0,001 | ± 4 | 2 |
| от 25 до 50 | 0,001 | ± 4 | 2 | |
| от 50 до 75 | 0,001 | ± 5 | 3 | |
| от 75 до 100 | 0,001 | ± 5 | 3 | |
| от 100 до 125 | 0,001 | ± 6 | 4 | |
| от 125 до 150 | 0,001 | ± 6 | 4 | |
| от 150 до 175 | 0,001 | ± 7 | 5 | |
| от 175 до 200 | 0,001 | ± 7 | 5 | |
| от 200 до 225 | 0,001 | ± 8 | 6 | |
| от 225 до 250 | 0,001 | ± 8 | 6 | |
| от 250 до 275 | 0,001 | ± 9 | 7 |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 |
| от 275 до 300 | 0,001 | ± 9 | 7 | |
| от 300 до 400 | 0,001 | ± 11 | 9 | |
| от 400 до 500 | 0,001 | ± 13 | 11 | |
| от 500 до 600 | 0,001 | ± 14 | 12 | |
| от 600 до 700 | 0,001 | ± 16 | 14 | |
| от 700 до 800 | 0,001 | ± 18 | 16 | |
| от 800 до 900 | 0,001 | ± 20 | 18 | |
| от 900 до 1000 | 0,001 | ± 22 | 20 | |
| * Примечание: метрологические характеристики микрометров нормированы при: - относительной влажности воздуха не более 80 %; - температуре окружающего воздуха: (20 ± 4) °С - для микрометров с верхним пределом диапазона измерений от 25 до 150 мм включ.; (20 ± 3) °С - для микрометров с верхним пределом диапазона измерений св. 150 до 500 мм включ.; (20 ± 2) °С - для микрометров с верхним пределом измерений св. 500 до 2000 мм включ.; - измерительном усилии от 4 до 12 Н. | ||||
Таблица 2 - Метрологические характеристики установочных мер
| Номинальный размер установочной меры, мм | Допускаемое отклонение длины установочной меры от номинального размера, мкм* |
| 1 | 2 |
| 25; 50 | ± 2 |
| 75;100 | ± 3 |
| 125;150 | ± 4 |
| 175; 200 | ± 5 |
| 225;250 | ± 6 |
| 275;300 | ± 7 |
| 325;350; 375;400 | ± 9 |
| 425; 450; 475; 500 | ± 11 |
| 525;575 | ± 13 |
| 625;675 | ± 15 |
| 725;775 | ± 17 |
| 825;875 | ± 19 |
| 925;975 | ± 21 |
| 1050;1150 | ±23 |
| 1250;1350 | ±25 |
| 1450;1550 | ±27 |
| 1650;1750 | ±29 |
Продолжение таблицы 2
| 1 | 2 |
| 1850;1950 | ±31 |
| * Примечание: метрологические характеристики установочных мер нормированы при относительной влажности воздуха не более 80 % и температуре окружающего воздуха: - (20 ± 4) °С - для установочных мер к микрометрам с верхним пределом диапазона измерений от 50 до 150 мм включ.; - (20 ± 3) °С - для установочных мер к микрометрам с верхним пределом диапазона измерений от 150 до 500 мм включ.; - (20 ± 2) °С - для установочных мер к микрометрам с верхним пределом диапазона измерений от 500 до 2000 мм включ. | |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra и условия эксплуатации микрометров___________________
| Наименование характеристики | Значение |
| 1 | 2 |
| Отклонение от плоскостности плоских измерительных поверхностей микрометров и установочных мер, мкм, не более * | 0,9 |
| Измерительное усилие, Н* | от 4 до 12 |
| Колебание измерительного усилия, Н, не более* | 4 |
| Параметр шероховатости измерительных поверхностей микрометра и установочных мер Ra по ГОСТ 2789-73, мкм, не более | 0,16 |
| Диапазон рабочих температур, °С | от +15 до +25 |
| Относительная влажность воздуха при температуре +20 °С, %, не более | 80 |
| * Примечание: метрологические характеристики микрометров и установочных мер нормированы при относительной влажности воздуха не более 80 % и температуре окружающего воздуха: - (20 ± 4) °С - для микрометров с верхним пределом диапазона измерений от 25 до 150 мм включ.; - (20 ± 3) °С - для микрометров с верхним пределом диапазона измерений св.150 до 500 мм включ.; - (20 ± 2) °С - для микрометров с верхним пределом диапазона измерений св. 500 до 2000 мм включ. | |
Таблица 4 - Габаритные размеры и масса микрометров
| Модификация | Диапазон измерений микрометров, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
| МК | от 0 до 25 | 135 | 19 | 60 | 0,180 |
| от 25 до 50 | 165 | 19 | 78 | 0,220 | |
| от 50 до 75 | 190 | 19 | 95 | 0,280 | |
| от 75 до 100 | 215 | 19 | 110 | 0,320 | |
| от 100 до 125 | 245 | 19 | 130 | 0,400 | |
| от 125 до 150 | 270 | 19 | 150 | 0,490 | |
| от 150 до 175 | 300 | 19 | 175 | 0,690 | |
| от 175 до 200 | 325 | 19 | 210 | 0,790 | |
| от 200 до 225 | 360 | 19 | 210 | 0,860 | |
| от 225 до 250 | 375 | 19 | 220 | 0,980 | |
| от 250 до 275 | 400 | 19 | 250 | 1,000 | |
| от 275 до 300 | 430 | 19 | 270 | 1,160 | |
| от 300 до 400 | 580 | 30 | 310 | 2,000 | |
| от 400 до 500 | 690 | 30 | 460 | 2,200 | |
| от 500 до 600 | 780 | 30 | 440 | 3,000 | |
| от 600 до 700 | 900 | 30 | 620 | 3,200 | |
| от 700 до 800 | 1000 | 40 | 745 | 5,100 | |
| от 800 до 900 | 1100 | 40 | 820 | 5,900 | |
| от 900 до 1000 | 1200 | 40 | 840 | 6,350 | |
| от 1000 до 1200 | 1400 | 45 | 970 | 8,200 | |
| от 1200 до 1400 | 1600 | 45 | 1120 | 11,500 | |
| от 1400 до 1600 | 1811 | 45 | 1250 | 20,100 | |
| от 1600 до 1800 | 2010 | 45 | 1350 | 30,000 | |
| от 1800 до 2000 | 2200 | 45 | 1450 | 40,150 | |
| МКЦ | от 0 до 25 | 160 | 32 | 55 | 0,200 |
| от 25 до 50 | 190 | 32 | 79 | 0,300 | |
| от 50 до 75 | 190 | 19 | 95 | 0,400 | |
| от 75 до 100 | 250 | 32 | 115 | 0,500 | |
| от 100 до 125 | 245 | 19 | 130 | 0,400 | |
| от 125 до 150 | 270 | 19 | 150 | 0,490 | |
| от 150 до 175 | 300 | 19 | 175 | 0,690 | |
| от 175 до 200 | 325 | 19 | 210 | 0,790 | |
| от 200 до 225 | 360 | 19 | 210 | 0,860 | |
| от 225 до 250 | 375 | 19 | 220 | 0,980 | |
| от 250 до 275 | 400 | 19 | 250 | 1,000 | |
| от 275 до 300 | 430 | 19 | 270 | 1,160 | |
| от 300 до 400 | 580 | 30 | 310 | 2,000 | |
| от 400 до 500 | 690 | 30 | 460 | 2,200 | |
Продолжение таблицы 4
| 1 | 2 | 3 | 4 | 5 | 6 |
| МКЦ | от 500 до 600 | 780 | 30 | 440 | 3,000 |
| от 600 до 700 | 900 | 30 | 620 | 3,200 | |
| от 700 до 800 | 1000 | 40 | 745 | 5,100 | |
| от 800 до 900 | 1100 | 40 | 820 | 5,900 | |
| от 900 до 1000 | 1200 | 40 | 840 | 6,350 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр гладкий | - | 1 шт. |
| Установочная мера (для микрометров с верхним пределом диапазона измерений от 50 мм и более): | - | 1 комплект |
| Паспорт | МК.00.001.ПС | 1 экз. |
| Футляр | - | 1 шт. |
| Элемент питания (для микрометров модификации МКЦ) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Сменные измерительные пятки (для микрометров с верхним пределом диапазона измерений от 400 до 2000 мм) | - | 1 комплект |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» документа «Микрометры гладкие. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Wenzhou Sanhe Measuring Instrument Co.,LTD.
