Счетчики газа ультразвуковые МИРТЕК-52-РУ, 92332-24

Назначение

Счетчики газа ультразвуковые МИРТЕК-52-РУ (далее - счетчик) предназначены для измерений объема газа, приведенного к температуре плюс 20 °С, и вычисления объема газа, приведенного к стандартным условиям.

Описание

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости электронный блок рассчитывает объем, приведенный к стандартным условиям, и выводит его на показывающее устройство с нарастающим итогом.

Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

- жидкокристаллический индикатор;

- разъемы для подсоединения проводных интерфейсов и импульсного выхода;

- электронная плата с микроконтроллером;

- два источника питания (один из них сменный).

Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Структура условного обозначения исполнений счетчиков:

МИРТЕК-52-РУ [1]-[2]-[3]-[4]-[5][6][7][8][9]-[10]-[11], где:

[1] - тип корпуса: F11;

[2] - типоразмер счетчика: G4,0; G6,0;

[3] - тип электронного преобразователя: U;

[4] - направление потока газа: ЛП - слева направо; ПЛ - справа налево;

[5] - наличие запорного клапана: «-» отсутствует; K - с функцией управления запорным клапаном;

[6] - наличие детектора внешнего магнитного поля: «-» отсутствует; H - с детектором воздействия внешнего магнитного поля;

[7] - исполнение корпуса: «-» неразборное исполнение; C - разборное исполнение;

[8] - функция гибкой тарификации: «-» отсутствует; F - гибкая тарификация;

[9] - дискретные входы: «-» отсутствуют; B - вход для подключения проводного датчика CO и CH; С - вход для подключения проводного и беспроводного датчика CO и CH; D - вход для подключения проводного датчика открытия двери;

[10] - интерфейс связи 1: RS232 - интерфейс RS-232; RS485 - интерфейс RS-485; RF433/n1 - радиоинтерфейс 433 МГц; RF868/n1 - радиоинтерфейс 868 МГц; RF2400/n1 -радиоинтерфейс 2400 МГц; G/n1 - радиоинтерфейс GSM/GPRS; RFLT/n1 - радиоинтерфейс LTE; RFNB/n1 - радиоинтерфейс NB-IoT; RFU/n1 - радиоинтерфейс универсальный GPRS/LTE/NB-IoT; при отсутствии символа интерфейс отсутствует;

[11] - интерфейс связи 2: типы интерфейсов связи соответствуют интерфейсу связи 1, при отсутствии символа интерфейс отсутствует.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства слева от штрихкода методом лазерной гравировки.

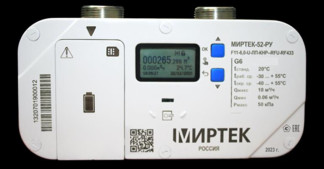

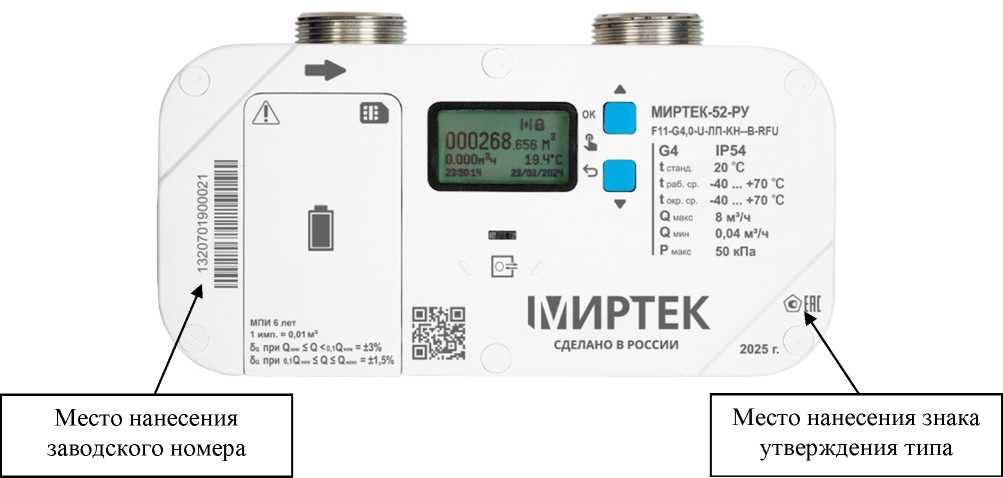

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения                                       Место нанесения знак

заводского номера                                          утверждения типа

Рисунок 1 - Общий вид счетчиков

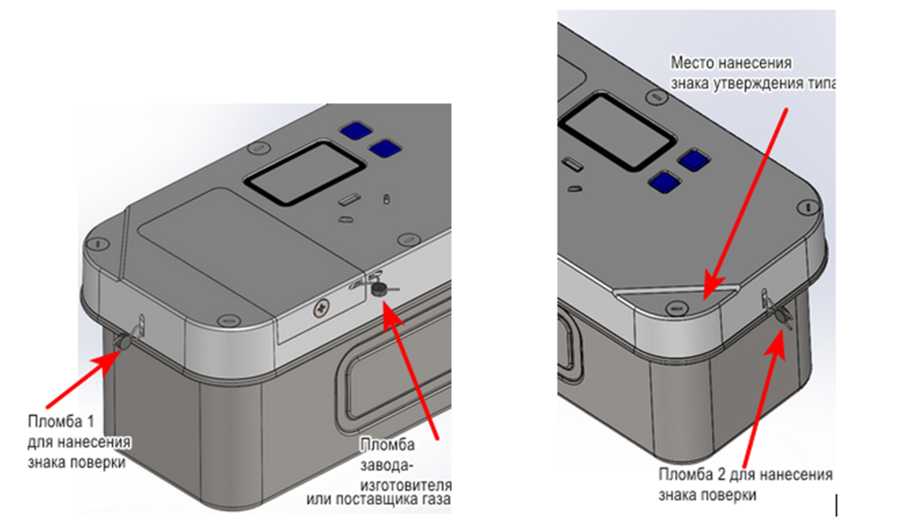

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа

Программное обеспечение

Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Защита данных осуществляется с помощью цифровой подписи данных учета. ПО отслеживает целостность данных в хранилище и, при обнаружении повреждения или вмешательства, формирует тревогу «Нарушена целостность данных». Данные в хранилище, которые записываются после тревоги, маркируются как недостоверные.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 1.7 «Устройство и работа» руководства по эксплуатации.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.7.1);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

МИРТ.407252.002ТУ Счетчики газа ультразвуковые МИРТЕК-52-РУ. Технические условия.
